- Elevata qualità di lavorazione e durata
- Sfere in acciaio per minore resistenza e maggiore precisione
Misurazione dell'assetto di nuova generazione: ultraveloce, compatta, connessa
Assetto ruote di nuova generazione: ultra-rapido, compatto, connesso
Visualizzazione dei dati sul carrello? Roba del passato.
- Visualizzazione su tablet, TV, PC o smartphone!
- Niente carrello: elaborazione delle immagini direttamente nella testa di misura.
- Niente stampante: report disponibili come PDF direttamente in rete.
Valori di misura? Esattamente dove servono.
- Convergenza, campanatura e incidenza su quattro piccoli schermi direttamente nel campo visivo sotto il veicolo.
- Mani libere per le regolazioni e valori sempre sott’occhio.
- Regolazione continua a qualsiasi altezza del ponte sollevatore.
Assetto ruote? Diventa facile.
- Misurazione con qualsiasi target su qualsiasi ruota: riduce i tempi di preparazione e gli errori.
- Sterzata eseguita comodamente con il ponte abbassato, senza bisogno di scale o sgabelli.
- Software intuitivo con menu e procedure guidate.
- Riferimento costante destra-sinistra per garantire volanti sempre dritti.
Problemi di spazio? Nessun problema.
- Spazio davanti al ponte sollevatore sempre libero.
- Si adatta a qualsiasi ponte per assetto.
- Senza cavi e alimentato a batteria.
- Più spazio in officina con BMW Q.Lign.
Livella elettronica per volante integrata direttamente nel programma:
- La posizione del volante viene determinata digitalmente. Il risultato è univoco, misurabile e tracciabile.
- Posizione del volante monitorata costantemente, anche a veicolo sollevato.
- Il valore misurato della posizione del volante viene inserito automaticamente nel report di prova.
Misurazione automatica dell'altezza da terra:
- Nessuna misurazione manuale delle altezze.
- Nessun inserimento manuale dei singoli valori.
- Nessuna fatica per caricare e scaricare pesi dal veicolo.
Lavora in modo intelligente, non faticoso.
- La misurazione inizia appena vengono applicati i target, per individuare subito veicoli incidentati.
- Sostituzione dei target tramite QR Code in pochi secondi, senza lunghe calibrazioni.
- L'uso di qualsiasi target su ogni posizione della ruota riduce i tempi di attrezzaggio e gli errori di montaggio.
- Active lift control: il nostro concetto vincente per volanti perfettamente dritti.
- 2x rilevatore di misura BMW Q.Lign con display OLED
- Modulo display per streaming diretto su TV, PC, laptop o tablet
- Tablet
- 2x batteria agli ioni di litio con stazione di ricarica
- 4x staffe magnetiche
- 4x Supporti a muro per staffe magnetiche
- 4x pannello
- Adattamento al ponte
- Supporto a parete per rilevatori di misura e caricatori
- Bloccavolante
- Premipedale
- 2x piatti rotanti elettronici
- 2x Copertura per piatti rotanti elettronici
- 4x Elementi di riempimento per piatti rotanti
- 2x Cavo di collegamento per piastra girevole
- Database BMW Group
- Database dei veicoli completo
- Livella elettronica per volante

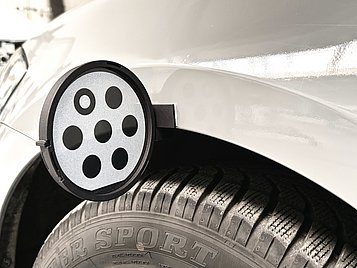

- Target per altezza telaio con valigia da trasporto
- 100x Supporti adesivi per target altezza telaio
Nota: questa fornitura comprende solo i piatti rotanti per l'asse anteriore. Per i ponti privi di piatti oscillanti integrati sull'asse posteriore, sono necessari due piatti rotanti aggiuntivi (1 690 401 028) per l'asse posteriore. In caso di utilizzo dei supporti magnetici, ogni piatto rotante deve essere dotato di due elementi di riempimento per la compensazione del fuori centro a spinta.
| Collegamento elettrico | 90-264V | 1Ph | 47-63Hz |
|---|---|
| Lunghezza dell'imballaggio | 1080 |
| Larghezza dell'imballaggio | 960 |
| Altezza dell'imballaggio | 900 |
| Peso lordo | 100 |
| Sistema di misura | 3D |
| Peso | 80 |
| Unità di imballaggio | 1 |
| Comunicazione dati | kabellos |
| Assorbimento di potenza | 45 |
| Capacità accumulatore (potenza nominale) | 99 |
| Capacità di carico per piatta rotante | 2000 |
| Passo | 1800 - 5000 |
| Collegamento elettrico | 90-264V | 1Ph | 47-63Hz |
|---|---|
| Lunghezza dell'imballaggio | 1080 |
| Larghezza dell'imballaggio | 960 |
| Altezza dell'imballaggio | 900 |
| Peso lordo | 100 |
| Sistema di misura | 3D |
| Peso | 80 |
| Unità di imballaggio | 1 |
|---|---|
| Comunicazione dati | kabellos |
| Assorbimento di potenza | 45 |
| Capacità accumulatore (potenza nominale) | 99 |
| Capacità di carico per piatta rotante | 2000 |
| Passo | 1800 - 5000 |
-
Piastra girevole in alluminio meccanica Precisione 1690401028 1690401028
-
Prolunga per adattamento al ponte (1x) | per veicoli larghi su ponti stretti 1690202173 1690202173
Prolunga per l'adattamento al ponte Q.Lign, per la misurazione di veicoli larghi su ponti sollevatori stretti. 2x richiesti per ogni assetto ruote.
-
Carrello con monitor da 27" | per BMW Q.Lign 1690201152 1690201152
-
Dispositivo di Allineamento Volante | Bluetooth 1693770683 1693770683
Dispositivo di allineamento volante con misurazione angolo d'inclinazione per il controllo della posizione volante durante la misurazione e la regolazione dell'assetto, soprattutto con il veicolo sollevato. Per impedire posizioni inclinate del volante dopo la convergenza.
Completamente senza cavi grazie a potenti batterie agli ioni di litio. In alternativa collegabile anche tramite cavo USB (serve anche a caricare la batteria).
- Campo di misura: +/- 30° con precisione di +/- 0,1°
- Max. inclinazione del volante: 15°
- Autonomia: 20 ore
- Tempo di ricarica: 4 ore
Compatibile con gli assetti ruote: BMW Q.Lign, BMW KDS 3D
-
Update del database dei veicoli Q.Lign | Key Card 1690002022 1690002022
- Accesso alle specifiche dei veicoli più recenti direttamente dall’OEM
- Autorizza la concessione in licenza di tutte le banche dati IAM dei veicoli per l’anno solare in cui la Key Card è stata attivata
Contenuto della fornitura:
- 1× Key Card con codice di accesso per il download online
Compatibile solo con la piattaforma software Q.Lign!
Attivazione su beissbarth.com/keycard
-
Tampone (1x) per piatto rotante 1690102211 1690102211
-
Supporto magnetico per dadi delle ruote | 100 mm 1690701521 1690701521
- Applicazione rapida e delicata sui bulloni delle ruote al posto del cerchione
- Tenuta centrale sicura per misurazioni ad alta precisione
- Adatto per cerchioni a 3/4/5/6fori
-
Batteria per Q.Lign | ioni di litio | 99 Wh 1690203053 1690203053
-
Perno distanziatore per unità di serraggio rapido BMW | 120 mm 1690801003 1690801003
- Per un'unità di serraggio rapido
-
Unità di serraggio rapido BMW | OEM 1690801001 1690801001
- I perni distanziatori poggiano direttamente sul mozzo della ruota, pertanto non è necessaria la compensazione dello squilibrio cerchioni
- Garantisce un montaggio rapido e sicuro sul veicolo
- Per la massima precisione
- Omologato da BMW
- Adatto solo per sistemi CCD e Q.Lign
- Per cerchi originali BMW con foro di controllo poli 4x100mm e 5x120mm
-
Adattamento per ponti assetto ruote Consul | per Q.Lign e Easy3D 1690701311 1690701311
- Serve per il fissaggio degli adattatori per ponti Beissbarth a ponti per assetto ruote senza fianco laterale dritto
- Adatto per l'adattatore per ponti Easy 3D 1690701231
- Adatto per gli adattatori per ponti Q.Lign 1690201122 e 1690201035
- Compatibile con i ponti Beissbarth VLH 4245 e VLH 4345 e con i ponti sollevatori a 4 colonne Consul dotati di kit per assetto ruote
-
Rivestimento in gomma per piastra girevole in alluminio 1690402001 1690402001
- Protezione aggiuntiva contro lo sporco e i liquidi
-
Stampante per carrelli Beissbarth 1693770415 1693770415
