- Sehr hohe Verarbeitung und Lebensdauer
- Stahlkugeln für weniger Widerstand und höhere Genauigkeit
Achsvermessung der nächsten Generation: ultra-schnell, kompakt, connected
Messwertanzeige am Fahrwagen? War gestern
- Anzeige auf Tablet, TV, PC oder Smartphone!
- Kein Fahrwagen: Bildverarbeitung direkt im Messkopf
- Kein Drucker: Protokolle als PDF direkt im Netzwerk verfügbar
Messwerte? Da wo man sie braucht
- Spur, Sturz und Nachlauf auf vier kleinen Bildschirmen im Sichtbereich direkt unter dem Fahrzeug
- Zwei freie Hände zum Einstellen und die Werte immer im Blick
- Stufenlos einstellen auf jeder Hebebühnenhöhe
Achsvermessung? Leicht gemacht
- Messen mit jeder Tafel an jedem Rad reduziert Rüstzeiten und Fehler
- Lenkeinschlag ohne Leiter oder Hocker ganz bequem bei abgesenkter Hebebühne
- Intuitive Software-Abläufe und Menüs
- Permanente Links-Rechts- Referenz für garantiert gerade Lenkräder
Platzproblem? Kein Problem
- Permanent Platz vor der Hebebühne
- Passt auf jede Achsmessbühne
- Kabellos und batteriebetrieben
- Mehr Platz in der Werkstatt mit BMW Q.Lign
Elektronische Lenkradwaage direkt ins Programm integriert:
- Die Lenkradstellung wird digital ermittelt. Das Ergebnis ist eindeutig, messbar und nachvollziehbar.
- Die Lenkradstellung wird permanent überwacht, auch bei angehobenem Fahrzeug.
- Die gemessene Lenkradstellung wird automatisch im Prüfprotokoll erfasst.
Automatische Höhenstandsmessung:
- Kein manuelles Messen der Höhenstände
- Kein Abtippen der einzelnen Höhenstandswerte
- Kein aufwendiges Be- und Entladen des Fahrzeugs mit Gewichten
Arbeite schlauer, nicht härter
- Vermessung startet direkt mit Anbringung der Tafeln, um Unfallfahrzeuge direkt zu ermitteln
- Tafeltausch mit QR Code in Sekundenschnelle, ohne aufwendiges Kalibrieren
- Messen mit jeder Tafel an allen Radpositionen reduziert Rüstzeiten und Aufspannfehler
- Active lift control: Unser Erfolgskonzept für gerade Lenkräder

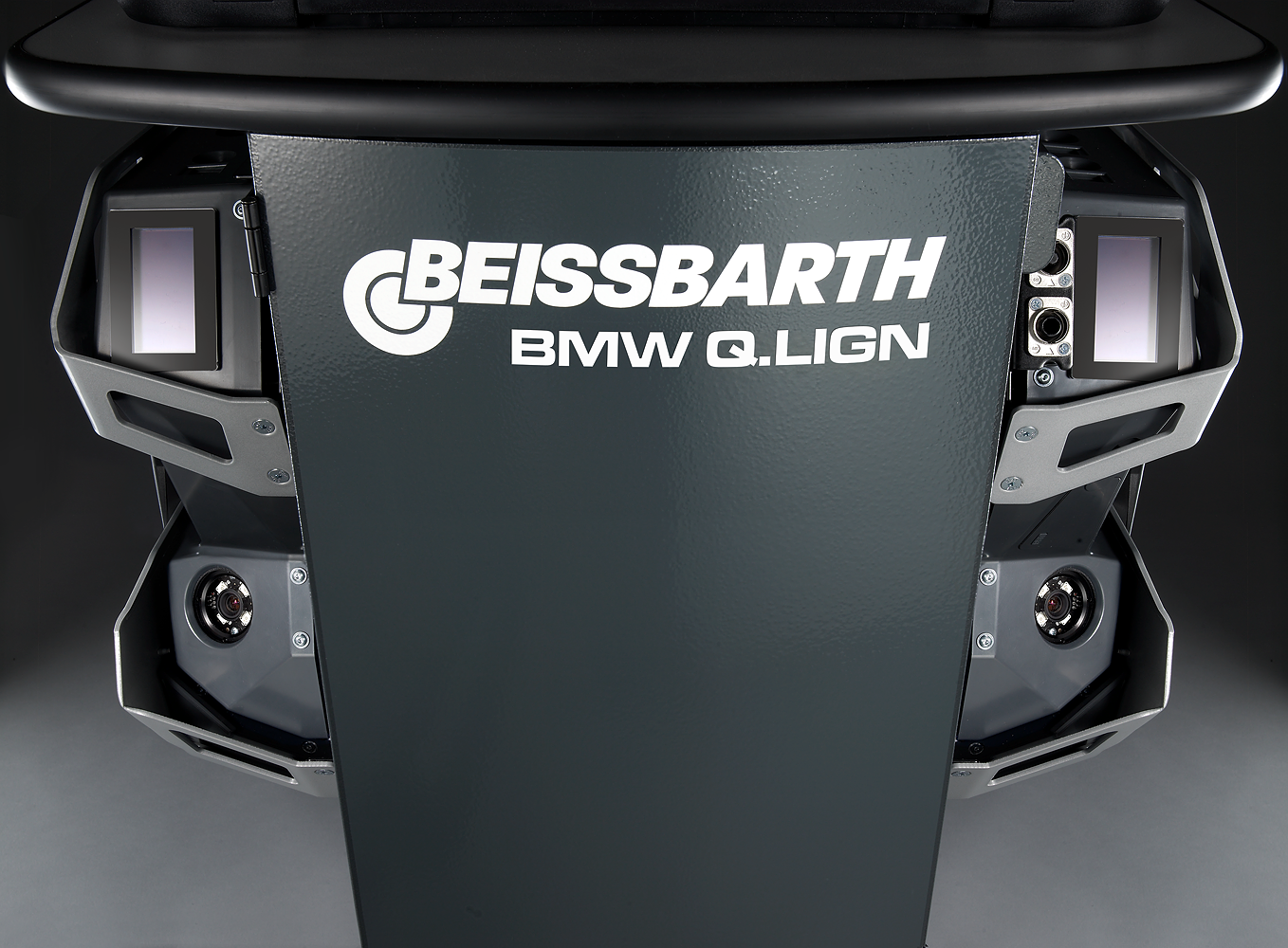

- 2x BMW Q.Lign Messwertaufnehmer mit OLED-Displays
- Display Modul für direktes Streaming auf TV, PC, Laptop, oder Tablet
- Tablet
- 2x Li-Ion Akkus mit Ladestation
- 4x Magnethalter | 100mm
- Wandhalterung für Magnethalter
- 4x Messtafeln
- Bühnenadaption

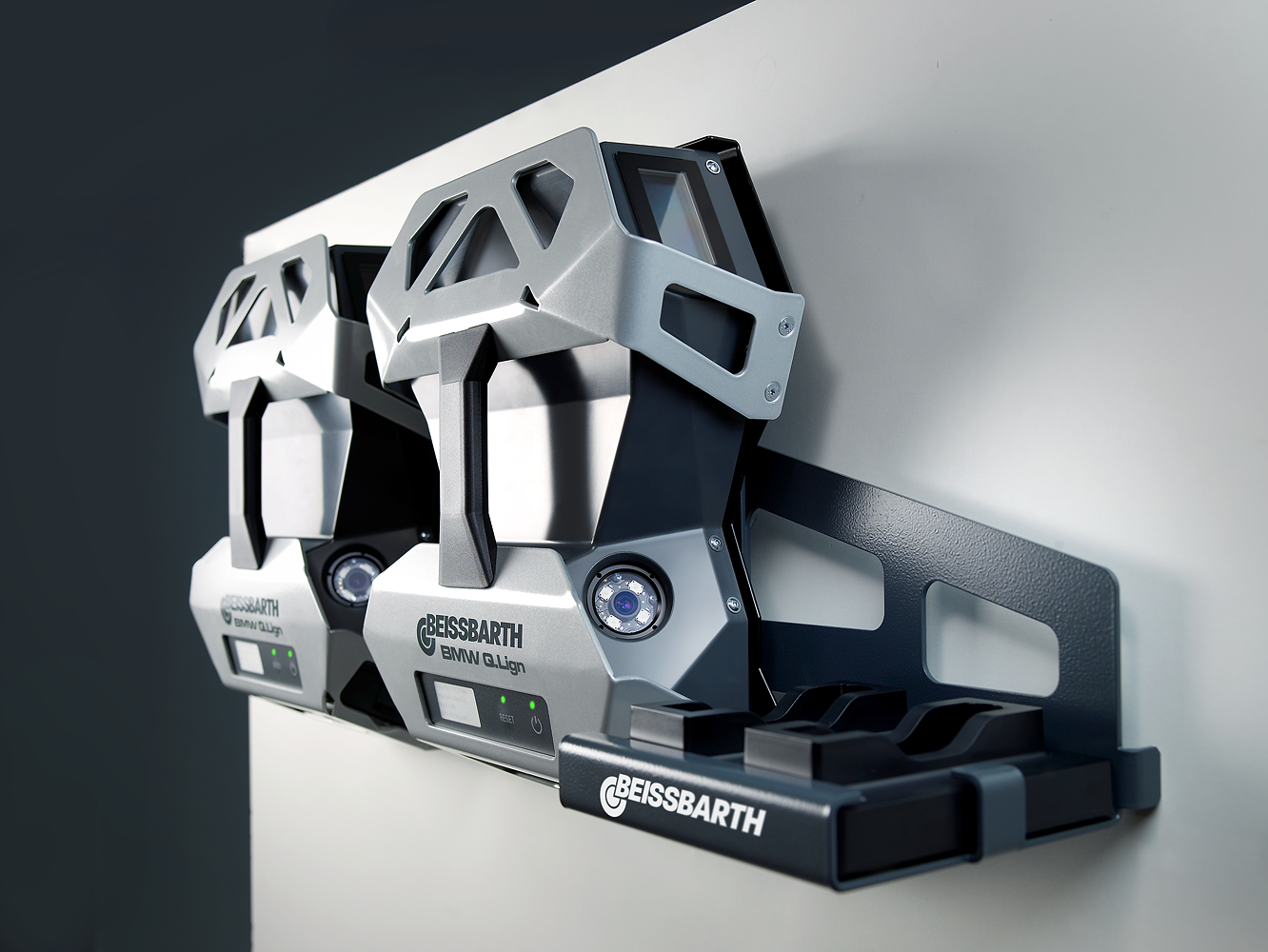

- Wandhalterung für Messwertaufnehmer und Ladegerät
- Lenkradfeststeller
- Bremspedalfeststeller
- 2x Elektronische Drehuntersätze
- 2x Abdeckung elektronsicher Drehuntersatz
- 4x Füllstücke für Drehuntersätze
- 2x Verbindungsleitung Drehuntersatz
- BMW Group Fahrzeugdaten
- IAM Fahrzeugdaten für Fremdfahrzeuge
- Lenkradwaage

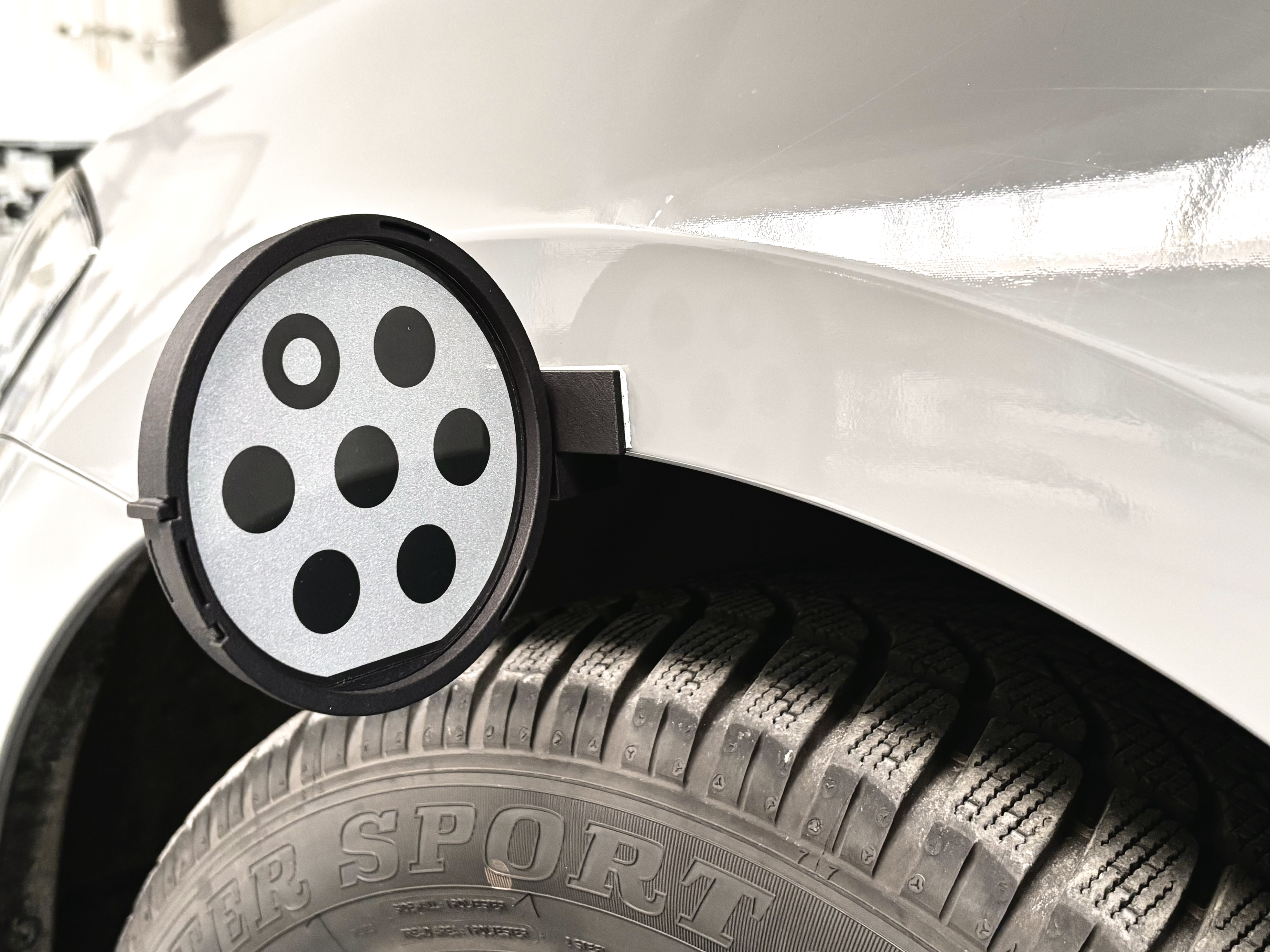

- Höhenstandsmarken mit Transportkoffer
- 100x Klebepads für Höhenstandsmarken
Hinweis: Der Lieferumfang enthält nur Drehuntersätze für die Vorderachse. Für Achsmessbühnen ohne fest verbaute Schiebeuntersätze für die Hinterachse sind zwei zusätzliche Drehuntersätze (1 690 401 028) für die Hinterachse erforderlich. Bei Verwendung der Magnethalter muss jeder Drehuntersatz mit zwei Füllstücken für die rollende Felgenschlagkompensation ausgestattet sein.
| Elektrischer Anschluss | 90-264V | 1Ph | 47-63Hz |
|---|---|
| Verpackungslänge | 1080 mm |
| Verpackungsbreite | 960 mm |
| Verpackungshöhe | 900 mm |
| Bruttogewicht | 100 kg |
| Messsystem | 3D |
| Gewicht | 80 kg |
| Verpackungseinheit | 1 Palette(n) |
| Datenübertragungsart | kabellos |
| Leistungsaufnahme | 45 W |
| Akku-Kapazität (Nennladung) | 99 Wh |
| Tragfähigkeit pro Drehplatte | 2000 kg |
| Radstand | 1800 - 5000 mm |
| Elektrischer Anschluss | 90-264V | 1Ph | 47-63Hz |
|---|---|
| Verpackungslänge | 1080 mm |
| Verpackungsbreite | 960 mm |
| Verpackungshöhe | 900 mm |
| Bruttogewicht | 100 kg |
| Messsystem | 3D |
| Gewicht | 80 kg |
| Verpackungseinheit | 1 Palette(n) |
|---|---|
| Datenübertragungsart | kabellos |
| Leistungsaufnahme | 45 W |
| Akku-Kapazität (Nennladung) | 99 Wh |
| Tragfähigkeit pro Drehplatte | 2000 kg |
| Radstand | 1800 - 5000 mm |
-
Mechanischer Alu-Drehuntersatz Präzision 1690401028 1690401028
-
Bühnenadaption Verlängerung (1x) | für breite Fahrzeuge auf engen Bühnen 1690202173 1690202173
Verlängerung für die Q.Lign Bühnenadaption zur Vermessung von breiten Fahrzeugen auf schmalen Hebebühnen. 2x notwendig für ein Achmessgerät.
-
Fahrwagen mit 27"-Monitor | für BMW Q.Lign 1690201152 1690201152
-
Lenkradwaage | Bluetooth 1693770683 1693770683
Lenkradwaage mit elektronischer Neigungsmessung zur Überwachung der Lenkradstellung während der Achsvermessung und -einstellung. Zur Vermeidung von schiefen Lenkrädern nach der Fahrwerkseinstellung.
Komplett kabellos dank leistungsstarken Li-Ion Akkus. Alternativ auch über USB-Kabel anschließbar (dient auch zur Ladung der Akkus).
- Messbereich: +/- 30° mit Genauigkeit von +/- 0,1°
- Max. Lenkradneigung: 15°
- Betriebsdauer: 20 Stunden
- Ladezeit: 4 Stunden
Kompatibel mit Achsmessgeräten: BMW Q.Lign, BMW KDS 3D
-
Fahrzeugdaten Update Q.Lign | Key Card 1690002022 1690002022
- Zugriff auf neuste Fahrzeugdaten direkt vom Hersteller
- Berechtigt zur Lizenzierung aller IAM Fahrzeugdatenbanken für das Kalenderjahr in dem die Key Card aktiviert wurde
-
Hartgummi Füllstück (1x) für Alu-Drehuntersatz 1690102211 1690102211
-
Magnethalter für Radmuttern | 100mm 1690701521 1690701521
- Schnelles und felgenschonendes Anbringen auf den Radbolzen anstatt der Felge
- Sicherer zentraler Halt für hochgenaue Messungen
- Geeignet für 3/4/5/6-Loch Felgen
-
Akku für Q.Lign | Li-Ion | 99 Wh 1690203053 1690203053
-
Abstandsbolzen für Schnellspanneinheit BMW | 120 mm 1690801003 1690801003
- Für eine Schnellspanneinheit
-
Schnellspannhalter BMW | OEM 1690801001 1690801001
- Abstandsbolzen sitzen direkt auf der Radnabe, weshalb die Felgenschlagkompensation nicht notwendig ist
- Sorgt für schnelle und sichere Montage am Fahrzeug
- Für höchste Präzision
- Homologiert bei BMW
- Nur für CCD-Systeme und Q.Lign geeignet
- Für Raddurchmesser bis 850mm
- Für original BMW Felgen mit Polykontrollbohrung 4x100mm und 5x120mm
-
Adaption für Consul Achsmessbühnen | für Q.Lign und Easy3D 1690701311 1690701311
- Dient der Befestigung von Beissbarth Bühnenadaptionen an Achsmessbühnen ohne gerade Seitenwange
- Geeignet für Easy 3D Bühnenadaption 1690701231
- Geeignet für Q.Lign Bühnenadaptionen 1690201122 und 1690201035
- Passend für Beissbarth Bühnen VLH 4245 und VLH 4345 und Consul 4-Säulen-Hebebühnen mit Achsmesskit
-
Gummiüberzug für Alu-Drehuntersatz 1690402001 1690402001
- Zusätzlicher Schutz vor Schmutz und Flüssigkeiten
-
Drucker für Beissbarth Fahrwagen 1693770415 1693770415
