- Elevata qualità di lavorazione e durata

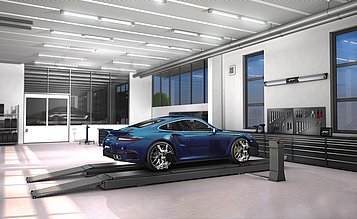

Grande potenza per spazi ridotti: Q.Lign 360 START
Aggiornare l'officina non è mai stato così facile! E senza scendere a compromessi in termini di spazio, budget o tecnologia. Q.LIGN 360 STARTporta tutta la potenza dell'allineamento ruote 3D anche nelle officine più piccole, colmando il divario tra i sistemi CCD compatti e salvaspazio e i sistemi di assetto ruote 3D completi.Il Q.LIGN 360 START: monta la tecnologia a parete, controllala da tablet e trasforma qualsiasi postazione di lavoro standard in una zona avanzata di Assetto Ruote 3D.
Design a montaggio a parete: zero ingombro a pavimento
- Vera mobilità a 360 gradi: Senza strutture metalliche ingombranti nella postazione, i tecnici hanno accesso libero e sicuro intorno al ponte e al veicolo
- Massima versatilità dei ponti: La compensazione del runout può essere effettuata a livello del pavimento, mentre le regolazioni meccaniche possono essere eseguite con il ponte completamente sollevato. Il tracciamento è ottico, non meccanico
- Installazione flessibile: Il sistema si adatta facilmente a configurazioni con il ponte a una distanza da 1,8 a 3,3 metri dalla parete, con supporto a parete estensibile opzionale fino a 4,2 metri
Bassi costi, alta efficienza
- Sempre pronto all'uso: Applica i target e inizia subito a misurare. In qualsiasi posizione del ponte sollevatore
- Workflow controllati da tablet: Elimina carrello, colonna, PC e stampante! Nessuna manutenzione extra, nessuno spazio sprecato. Gestisci l’intero processo di assetto da un tablet mobile, sia dal posto guida sia sotto il veicolo
- Morse universali MultiFit: Setup rapido e autocentrante compatibile con cerchi da 13" a 22" senza accessori aggiuntivi
- ROI rapido grazie alla massima produttività: Configurazione più rapida, misurazione più veloce, guadagni più alti. Smetti di perdere tempo e trasforma l'allineamento ruote in un servizio aggiuntivo altamente redditizio nella routine quotidiana dell'officina
Software collaudato. Prestazioni affidabili.
- Stream-to-X: Accesso al software su TV, PC, laptop, tablet o smartphone
- Workflow accelerato: Software ad alte prestazioni che velocizza l’intero processo di assetto
- Utilizzo intuitivo: Workflow guidati e user-friendly rendono semplice ottenere risultati professionali anche per tecnici meno esperti
- Report chiari e professionali: Stampa report sintetici e comprensibili che migliorano trasparenza e fiducia del cliente
- Report connessi: Accedi ai report PDF da qualsiasi punto della rete e condividili immediatamente con i clienti

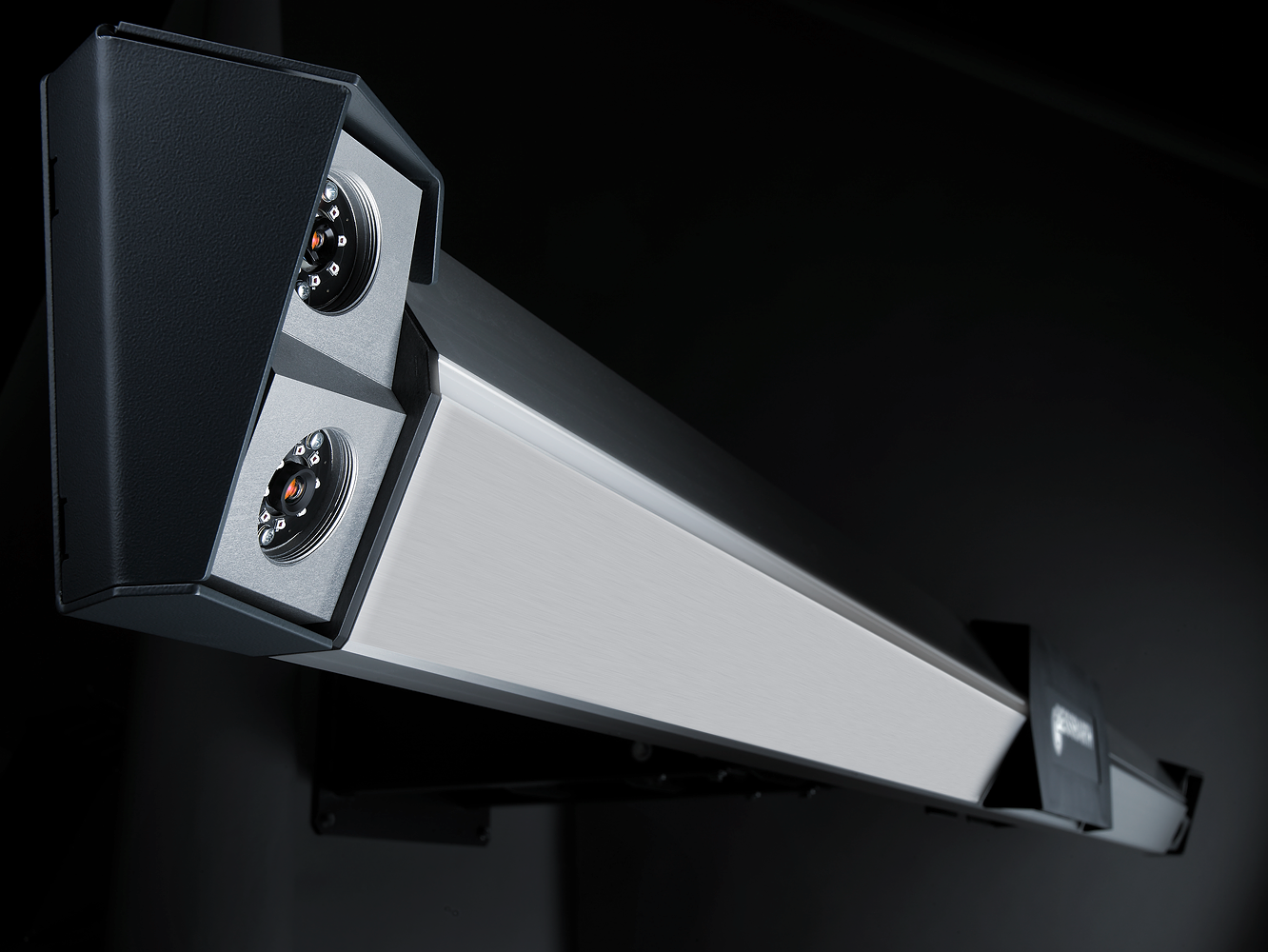

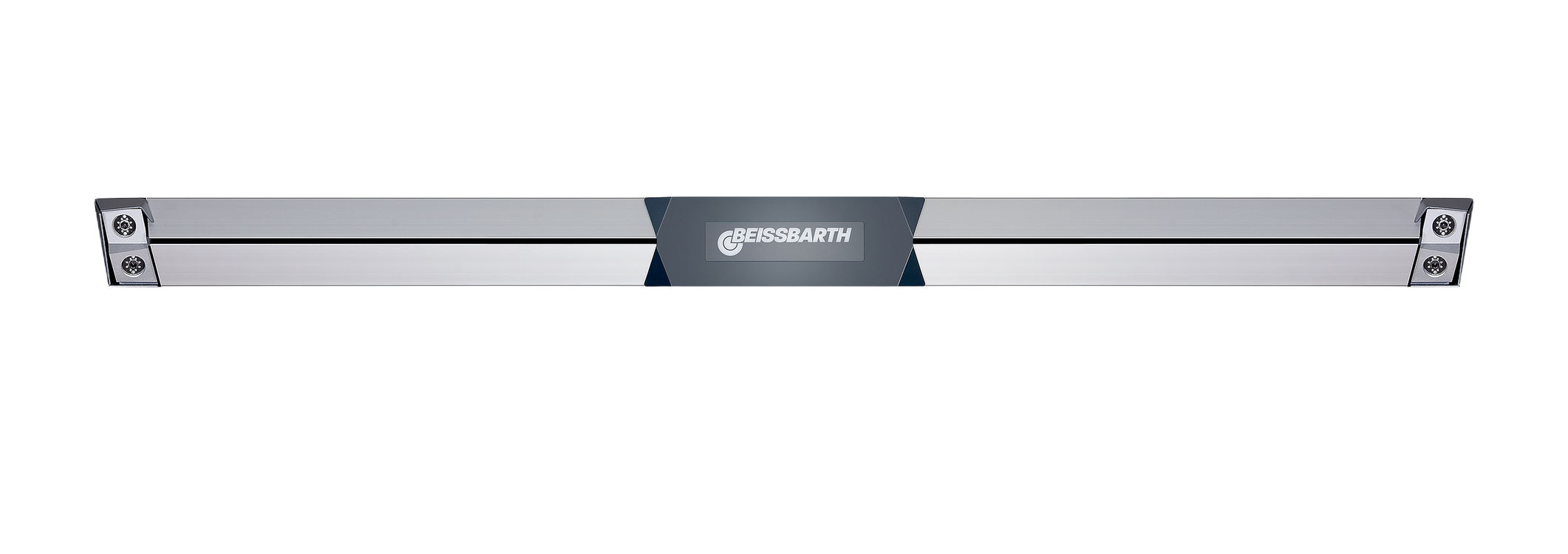

- Barre di misurazione con 4 telecamere
- Modulo display Q.Lign
- 4x dispositivo bloccaruota MultiFit incl. supporto a parete
- 4x pannello di misurazione AutoID
- Tablet
- Dispositivo bloccafreno e dispositivo bloccavolante
- Powerbox per l'alimentazione di corrente
- Key Card per le specifiche dei veicoli internazionali
Nota: Piatti rotanti non inclusi
| Collegamento elettrico | 90-264V | 1Ph | 47-63Hz |
|---|---|
| Sistema di misura | 3D mit Messbalken (fixiert) |
| Unità di imballaggio | 1 Palette(n) |
| Ingombro - Larghezza | 2595 mm |
| Comunicazione dati | kabellos |
| Distanza della telecamera dal centro della base rotante | 1800 - 3300 mm |
| Palco largo leggero a quattro colonne | 2800 mm |
| Dimensioni del display | 10 " |
| Assorbimento di potenza | 45 W |
| Numero sensori | 4 Stück |
| Passo | 1750 - 4600 mm |
| Altezza di installazione | 2800 mm |
| Collegamento elettrico | 90-264V | 1Ph | 47-63Hz |
|---|---|
| Sistema di misura | 3D mit Messbalken (fixiert) |
| Unità di imballaggio | 1 Palette(n) |
| Ingombro - Larghezza | 2595 mm |
| Comunicazione dati | kabellos |
| Distanza della telecamera dal centro della base rotante | 1800 - 3300 mm |
| Palco largo leggero a quattro colonne | 2800 mm |
| Dimensioni del display | 10 " |
|---|---|
| Assorbimento di potenza | 45 W |
| Numero sensori | 4 Stück |
| Passo | 1750 - 4600 mm |
| Altezza di installazione | 2800 mm |
- Piastra girevole in alluminio meccanica Standard16905010011690501001
- Supporto magnetico Per dadi delle ruote | 75 mm16907015081690701508
- Applicazione rapida e delicata sui bulloni delle ruote al posto del cerchione
- Tenuta centrale sicura per misurazioni ad alta precisione
- Adatto per cerchioni a 3/4/5/6fori
- Supporto magnetico per dadi delle ruote | 100 mm16907015211690701521
- Applicazione rapida e delicata sui bulloni delle ruote al posto del cerchione
- Tenuta centrale sicura per misurazioni ad alta precisione
- Adatto per cerchioni a 3/4/5/6fori
- Supporto | per 4x Q.Grip16908010481690801048
Fissaggio a parete o alla colonna di Q.Lign T.41.Il supporto ospita 2x2 Q.Grip. Per la massima efficienza è possibile posizionarli su ogni lato del veicolo.
- Supporto | per 4x MultiFit16908010471690801047
Fissaggio a parete o alla colonna di Q.Lign T.41.Il supporto ospita 2x2 MultFit. Per la massima efficienza è possibile posizionarli su ogni lato del veicolo.
- Supporto per fissaggio a parete | Q.Lign serie T | 515-880 mm16908010531690801053
Supporto a parete estraibile per il fissaggio dell'asta porta-telecamera della Q.Lign serie T. Supporta distanze dal centro della piastra girevole alla parete fino a 4170 mm.
- Tampone (1x) per piatto rotante16901022111690102211
- Set di supporti per MultiFit (4x) | per montaggio a parete16901010941690101094
- Set di supporti per staffa rapide OE (4x) | per montaggio a parete16901010901690101090
- Set di supporti per blocchi freni e blocchi sterzo (2x) | per montaggio a parete16901010891690101089
- Carrello accessori | per morsetti rapidi OE16901011271690101127
Per riporre 4x morsetti rapidi OE, blocchi freni e blocchi sterzo
- Carrello accessori | per morsetti MultiFit16901011291690101129
Per riporre 4x morsetti MultiFit, blocchi freni e blocchi sterzo
- Update del database dei veicoli Q.Lign | Key Card16900020221690002022
- Accesso alle specifiche dei veicoli più recenti direttamente dall’OEM
- Autorizza la concessione in licenza di tutte le banche dati IAM dei veicoli per l’anno solare in cui la Key Card è stata attivata
Contenuto della fornitura:
- 1× Key Card con codice di accesso per il download online
Compatibile solo con la piattaforma software Q.Lign!
Attivazione su beissbarth.com/keycard
- Carrello Accessori | per Staffe Magnetiche16901011281690101128
Per il supporto di 4x staffe magnetiche, bloccasterzo e premipedale
- Set di supporti per staffa rapide OE (4x) | per montaggio a parete16901010921690101092
- Supporto di serraggio ProClamp | 12 - 23" | 1 pz.16901000011690100001
- Intervallo di serraggio dei cerchioni di 12 - 23"
- Gamma di serraggio delle ruote di 490 - 884mm
- Supporto di serraggio rapido autocentrante | per Lamborghini89003800168900380016
- Per il supporto sul collegamento a vite centrale dei veicoli Lamborghini
- Garantisce un montaggio rapido e sicuro sul veicolo
- Riduce gli errori durante l'applicazione
- Piastra girevole in alluminio meccanica Precisione16904010281690401028
- Elevata qualità di lavorazione e durata
- Sfere in acciaio per minore resistenza e maggiore precisione
- Staffa Autocentrante Multi-Fit con griffe standard | 13 - 22" | 4 pz.16903111121690311112
- Lavorazione di alta qualità per un'applicazione delicata sui cerchioni
- Limitatore di coppia per una tenuta sicura senza danneggiare i cerchioni
- Set di prolunga per supporti di serraggio Multi-Fit | 23 - 28"16903111131690311113
- Piastra girevole in alluminio elettronica senza cavo di collegamento | standard16904010111690401011
- Serve per il rilevamento della rotazione massima sterzo per EasyCCD, Touchless e Q.Lign
- Ottima finitura e lunga durata
- Versione standard senza cavo
- Piastra girevole in alluminio elettronica senza cavo di collegamento | di precisione16904010131690401013
- Serve per il rilevamento della rotazione massima sterzo per EasyCCD, Touchless e Q.Lign.
- Ottima finitura e lunga durata
- Versione standard senza cavo
- Sfere in acciaio per minore resistenza e maggiore precisione
- Serraggio centrale Porsche Carrera GT16903010021690301002
- Garantisce un montaggio rapido e sicuro sul veicolo
- Riduce gli errori durante l'applicazione
- Utensile speciale VW ufficiale: VAG 6828
- Serraggio centrale VAS 6830 Porsche 911 GT3 e TurboASE 485 233 00 000ASE 485 233 00 000
- Specificatamente adatto per Porsche 911 Turbo dall'anno di costruzione 2009 e Porsche 911 GT3 dall'anno di costruzione 2010
- Garantisce un montaggio rapido e sicuro sul veicolo
- Riduce gli errori durante l'applicazione
- Utensile speciale VW ufficiale: VAS 6830
- Supporto di serraggio rapido autocentrante VAS 6918 per PorscheASE 485 237 00 000ASE 485 237 00 000
- Supporto tramite il foro centrale del cerchione
- Garantisce un montaggio rapido e sicuro sul veicolo
- Riduce gli errori durante l'applicazione
- Utensile speciale VW ufficiale: VAS 6918
- Non adatto per veicoli Porsche con collegamento a vite centrale!
- Supporto di serraggio rapido autocentrante per Tesla16903801611690380161
- Supporto tramite il foro centrale del cerchione
- Garantisce un montaggio rapido e sicuro sul veicolo
- Riduce gli errori durante l'applicazione
- Supporto di serraggio rapido autocentrante per Ferrari16903812991690381299
- Supporto tramite il foro centrale del cerchione
- Garantisce un montaggio rapido e sicuro sul veicolo
- Riduce gli errori durante l'applicazione
- Può essere utilizzato per la misurazione dell'assetto così come per la calibrazione radar - La misurazione dell'assetto richiede 2 set (4 supporti in tutto) - La calibrazione radar richiede 1 set (2 supporti in tutto)
- Unità di serraggio rapido Mercedes Benz | OEM16908010021690801002
- I perni distanziatori poggiano direttamente sul mozzo della ruota, pertanto non è necessaria la compensazione dello squilibrio cerchioni
- Garantisce un montaggio rapido e sicuro sul veicolo
- Per la massima precisione
- Adatto solo per sistemi CCD e Q.Lign
- Per cerchi originali Mercedes-Benz con foro di controllo poli 5x125mm e 5x160mm
- Unità di serraggio rapido BMW | OEM16908010011690801001
- I perni distanziatori poggiano direttamente sul mozzo della ruota, pertanto non è necessaria la compensazione dello squilibrio cerchioni
- Garantisce un montaggio rapido e sicuro sul veicolo
- Per la massima precisione
- Omologato da BMW
- Adatto solo per sistemi CCD e Q.Lign
- Per cerchi originali BMW con foro di controllo poli 4x100mm e 5x120mm
- Set adattatore Q.Grip | per Q.Lign | in 4 parti16901010101690101010
Q.Grip: la fase successiva è Touchless.
- Applicazione dei pannelli in meno di 5 secondi
- Nessun contatto con il cerchione, nessun graffio
- Per passare istantaneamente da un diametro ruota all'altro con un sistema di regolazione brevettato
- Tre bracci di ritenuta per un serraggio sicuro e preciso durante l'intera misurazione
- Non è necessario rimuovere i copriruota
- Nessuna manovella
- Nessuna posizione fissa
- Ampiezza di tensionamento 525-835 mm / 20.6"-32.8" (diametro ruota)
- Supporto di serraggio rapido autocentrante VAS 6829 per PorscheASE 485 232 00 000ASE 485 232 00 000
- Supporto tramite il foro centrale del cerchione
- Garantisce un montaggio rapido e sicuro sul veicolo
- Riduce gli errori durante l'applicazione
- Utensile speciale VW ufficiale: VAS 6829
- Non adatto per veicoli Porsche con collegamento a vite centrale!
- Elemento riempitivo per piastra girevole in alluminio di precisione16901020411690102041
1x elemento riempitivo per una piastra girevole di precisione. Quantità necessaria per piastra girevole: 2
