- Sehr hohe Verarbeitungsqualität und Lebensdauer

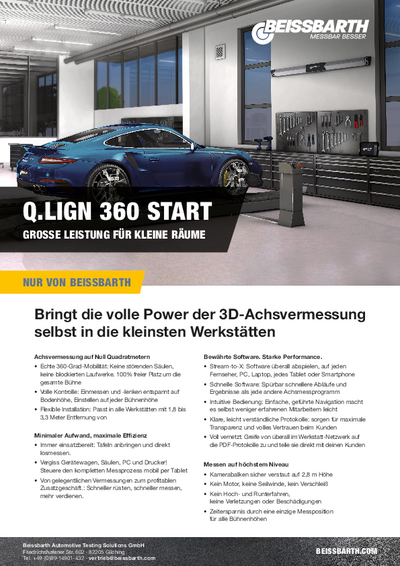

Große Leistung für kleine Räume: Q.Lign 360 START
Werkstatt aufrüsten leicht gemacht! Und das ganz ohne Kompromisse bei Platz, Budget oder Technik. Das Q.LIGN 360 START bringt die volle Power der 3D-Achsvermessung selbst in die kleinsten Werkstätten und schließt die Lücke zwischen kompakten, platzsparenden CCD Systemen und vollwertigen 3D Achsvermessungsanlagen.
Das Q.LIGN 360 START macht es einfach: an der Wand montieren, per Tablet bedienen und jede Hebebühne im Handumdrehen in einen modernen 3D Achsmessplatz verwandeln.
Wandmontierte Innovation: Achsvermessung auf Null Quadtratmetern
- Echte 360-Grad-Mobilität: Keine störenden Säulen, die wertenvollen Arbeitsplatz und Laufwerke blockieren. Jederzeit absolut freie Platz um die gesamte Bühne
- Volle Flexibilität bei der Hebebühne: Die Felgenschlagkompensation läuft entspannt auf Bodenhöhe, während die mechanischen Einstellungen bei voll angehobener Bühne erledigt werden. Die Verfolgung der Messtafeln läuft komplett optisch, nicht mechanisch.
- Flexible Installation: Das System passt in alle Werkstätten mit 1,8 bis 3,3 Meter Entfernung von der Wand zum Drehteller. Mit einer optionalen Wandhalterung sind sogar bis zu 4,2 Meter möglich!
Minimaler Aufwand, maximale Effizienz
- Immer einsatzbereit: Tafeln anbringen und direkt losmessen. In jeder Bühnenposition.
- Tablet-gesteuerte Workflows: Vergiss Gerätewagen, Säulen, PC und Drucker! Kein Wartungsstress, kein verschwendeter Platz. Steuere den kompletten Messprozess mobil per Tablet vom Fahrersitz oder von unter dem Fahrzeug
- Universelle MultiFit-Radhalter: Einfach und effktiv an der Felge montiert. Pasend für Durchmesser von 13" bis 22"
- Schneller ROI durch maximalen Durchsatz: Schneller rüsten, schneller messen, mehr verdienen. Keine Zeit verschwenden und ab sofort die Achsvermessung zum hochprofitablen Mitnahme-Geschäft im Werkstattalltag machen.
Bewährte Software. Starke Performance.
- Stream-to-X: Software überall abspielen, auf jeden Fernseher, PC, Laptop, jedes Tablet oder Smartphone
- Schnelle Software: Spürbar schnellere Abläufe und Ergebnisse als jede andere Achsmessprogramm
- Intuitive Bedienung: Einfache, geführte Navigation macht es selbst weniger erfahrenen Mitarbeitern leicht
- Klare, professionelle Protokolle: Übersichtliche, leicht verständliche Protokolle sorgen für maximale Transparenz und volles Vertrauen beim Kunden
- Vernetzte Reports: Greife von überall im Werkstatt-Netzwerk auf die PDF-Protokolle zu und teile sie direkt mit deinen Kunden
- Messbalken mit 4 Kameras
- Q.Lign Display Modul
- 4x MultiFit Radhalter inkl. Wandhalterung
- 4x Messtafeln mit AutoID
- Tablet
- Bremsspanner und Lenkradfeststeller
- Powerbox für Stromversorgung
- Key Card für Fahrzeugdatenbank International
Hinweis: Drehteller nicht im Lieferumfang enthalten.
| Elektrischer Anschluss | 90-264V | 1Ph | 47-63Hz |
|---|---|
| Messsystem | 3D mit Messbalken (fixiert) |
| Verpackungseinheit | 1 Palette(n) |
| Platzbedarf Breite | 2595 mm |
| Datenübertragungsart | kabellos |
| Abstand Kamera - Mitte Drehuntersatz | 1800 - 3300 mm |
| Lichte Weite vordere Bühnensäulen min. | 2800 mm |
| Displaygröße | 10 " |
| Leistungsaufnahme | 45 W |
| Anzahl Sensoren | 4 Stück |
| Radstand | 1750 - 4600 mm |
| Aufstellhöhe | 2800 mm |
| Elektrischer Anschluss | 90-264V | 1Ph | 47-63Hz |
|---|---|
| Messsystem | 3D mit Messbalken (fixiert) |
| Verpackungseinheit | 1 Palette(n) |
| Platzbedarf Breite | 2595 mm |
| Datenübertragungsart | kabellos |
| Abstand Kamera - Mitte Drehuntersatz | 1800 - 3300 mm |
| Lichte Weite vordere Bühnensäulen min. | 2800 mm |
| Displaygröße | 10 " |
|---|---|
| Leistungsaufnahme | 45 W |
| Anzahl Sensoren | 4 Stück |
| Radstand | 1750 - 4600 mm |
| Aufstellhöhe | 2800 mm |
- Mechanischer Alu-Drehuntersatz Standard16905010011690501001
- Magnethalter für Radmuttern | 75mm16907015081690701508
- Schnelles und felgenschonendes Anbringen auf den Radbolzen anstatt der Felge
- Sicherer zentraler Halt für hochgenaue Messungen
- Geeignet für 3/4/5/6-Loch Felgen
- Magnethalter für Radmuttern | 100mm16907015211690701521
- Schnelles und felgenschonendes Anbringen auf den Radbolzen anstatt der Felge
- Sicherer zentraler Halt für hochgenaue Messungen
- Geeignet für 3/4/5/6-Loch Felgen
- Halterung | für 4x Q.Grip16908010481690801048
Befestigung entweder an der Wand oder an der Säule von Q.Lign T.41 möglich. Die Halterung fasst 2x2 Q.Grips. Für maximale Effizienz können diese auf jeder Seite des Fahrzeugs positioniert werden.
- Halterung | für 4x MultiFit16908010471690801047
Befestigung entweder an der Wand oder an der Säule von Q.Lign T.41 möglich. Die Halterung fasst 2x2 MultFit. Für maximale Effizienz können diese auf jeder Seite des Fahrzeugs positioniert werden.
- Wandhalterung | Q.Lign T-Series | 515-880mm16908010531690801053
Ausziehbare Wandhalterung zur Befestigung des Kamerabalkens der Q.Lign T-Serie. Ermöglicht Entfernungen von Mitte Drehuntersatz zur Wand von bis zu 4170mm.
- Hartgummi Füllstück (1x) für Alu-Drehuntersatz16901022111690102211
- Halterung-Set für MultiFit (4x) | für Wandmontage16901010941690101094
- Halterung-Set für OE-Schnellspannhalter (4x) | für Wandmontage16901010901690101090
- Halterung-Set für Bremsspanner und Lenkradfeststeller (2x) | für Wandmontage16901010891690101089
- Zubehörwagen | für OE-Schnellspannhalter16901011271690101127
Zur Aufbewahrung von 4x OE-Schnellspannhalter, Bremsspanner und Lenkradfeststeller
- Zubehörwagen | für MultiFit Radhalter16901011291690101129
Zur Aufbewahrung von 4x MultiFit Radhalter, Bremsspanner und Lenkradfeststeller
- Fahrzeugdaten Update Q.Lign | Key Card16900020221690002022
- Zugriff auf neuste Fahrzeugdaten direkt vom Hersteller
- Berechtigt zur Lizenzierung aller IAM Fahrzeugdatenbanken für das Kalenderjahr in dem die Key Card aktiviert wurde
- Zubehörwagen | für Magnethalter16901011281690101128
Zur Aufbewahrung von 4x Magnethalter, Bremsspanner und Lenkradfeststeller
- Halterung-Set für Magnethalter (4x) | für Wandmontage16901010921690101092
- ProClamp Spannhalter | 12 - 23" | 1 Stk.16901000011690100001
- Felgen-Spannbereich von 12 - 23"
- Spannbereich Raddurchmesser: 490 - 884mm
- Selbstzentrierender Schnellspannhalter | für Lamborghini89003800168900380016
- Für Aufnahme an Zentralverschraubung bei Lamborghini Fahrzeugen
- Sorgt für schnelle und sichere Montage am Fahrzeug
- Reduziert Fehler bei der Anbringung
- Mechanischer Alu-Drehuntersatz Präzision16904010281690401028
- Sehr hohe Verarbeitung und Lebensdauer
- Stahlkugeln für weniger Widerstand und höhere Genauigkeit
- Multi-Fit Spannhalter mit Standardklauen | 13 - 22" | 4 Stk.16903111121690311112
- Hochwertige Verarbeitung für felgenschonendes Anbringen
- Drehmomentbegrenzer für sicheren Halt ohne Beschädigung der Felge
- Verlängerungs-Set für Multi-Fit Spannhalter | 23 - 28"16903111131690311113
- Elektronischer Alu-Drehuntersatz ohne Verbindungsleitung | Standard16904010111690401011
- Dient zur Ermittlung des maximalen Lenkeinschlags für EasyCCD, Touchless und Q.Lign
- Sehr hohe Verarbeitung und Lebensdauer
- Standardausführung ohne Kabel
- Elektronischer Alu-Drehuntersatz ohne Verbindungsleitung | Präzision16904010131690401013
- Dient zur Ermittlung des maximalen Lenkeinschlags für EasyCCD, Touchless und Q.Lign
- Sehr hohe Verarbeitung und Lebensdauer
- Standardausführung ohne Kabel
- Stahlkugeln für weniger Widerstand und höhere Genauigkeit
- Zentralspanner Porsche Carrera GT16903010021690301002
- Sorgt für schnelle und sichere Montage am Fahrzeug
- Reduziert Fehler bei der Anbringung
- Offizielles VW Spezialwerkzeug: VAG 6828
- Zentralspanner VAS 6830 Porsche 911 GT3 und TurboASE 485 233 00 000ASE 485 233 00 000
- Speziell geeignet für Porsche 911 Turbo ab Baujahr 2009 und Porsche 911 GT3 ab Baujahr 2010
- Sorgt für schnelle und sichere Montage am Fahrzeug
- Reduziert Fehler bei der Anbringung
- Offizielles VW Spezialwerkzeug: VAG 6830
- Selbstzentrierender Schnellspannhalter VAS 6918 für PorscheASE 485 237 00 000ASE 485 237 00 000
- Aufnahme über Mittenbohrung der Felge
- Sorgt für schnelle und sichere Montage am Fahrzeug
- Reduziert Fehler bei der Anbringung
- Offizielles VW Spezialwerkzeug: VAS 6918
- Nicht geeignet für Porsche Fahrzeuge mit Zentralverschraubung!
- Selbstzentrierender Schnellspannhalter für Tesla16903801611690380161
- Aufnahme über Mittenbohrung der Felge
- Sorgt für schnelle und sichere Montage am Fahrzeug
- Reduziert Fehler bei der Anbringung
- Selbstzentrierender Schnellspannhalter für Ferrari16903812991690381299
- Aufnahme über Mittenbohrung der Felge
- Sorgt für schnelle und sichere Montage am Fahrzeug
- Reduziert Fehler bei der Anbringung
- Kann für Achsvermessung als auch für Radarkalibrierung verwendet werden - Achsvermessung erfordert 2 Sets (4 Halter insgesamt) - Radarkalibrierung erfordert 1 Set (2 Halter insgesamt)
- Schnellspannhalter Mercedes-Benz | OEM16908010021690801002
- Abstandsbolzen sitzen direkt auf der Radnabe, weshalb die Felgenschlagkompensation nicht notwendig ist
- Sorgt für schnelle und sichere Montage am Fahrzeug
- Für höchste Präzision
- Nur für CCD-Systeme und Q.Lign geeignet
- Für Raddurchmesser bis 850mm
- Für original Mercedes-Benz Felgen mit Polykontrollbohrung 5x125mm und 5x160mm
- Schnellspannhalter BMW | OEM16908010011690801001
- Abstandsbolzen sitzen direkt auf der Radnabe, weshalb die Felgenschlagkompensation nicht notwendig ist
- Sorgt für schnelle und sichere Montage am Fahrzeug
- Für höchste Präzision
- Homologiert bei BMW
- Nur für CCD-Systeme und Q.Lign geeignet
- Für Raddurchmesser bis 850mm
- Für original BMW Felgen mit Polykontrollbohrung 4x100mm und 5x120mm
- Adapter-Satz Q.Grip | für Q.Lign | 4-tlg.16901010101690101010
Q.Grip: Die nächste Stufe heißt Touchless.
- Anbringen der Tafeln in unter 5 Sekunden
- Kein Felgenkontakt, kein Verkratzen!
- Blitzschnell zwischen verschiedenen Raddurchmessern wechseln mit patentiertem Verstellsystem
- Drei Greifarme für sicheren und präzisen Halt während der gesamten Vermessung
- Kein Abnehmen von Radkappen!
- Kein Kurbeln!
- Keine feste Positionsbindung!
- Spannweite von 525-835mm / 20.6"-32.8" (Raddurchmesser)
- Selbstzentrierender Schnellspannhalter VAS 6829 für PorscheASE 485 232 00 000ASE 485 232 00 000
- Aufnahme über Mittenbohrung der Felge
- Sorgt für schnelle und sichere Montage am Fahrzeug
- Reduziert Fehler bei der Anbringung
- Offizielles VW Spezialwerkzeug: VAS 6829
- Nicht geeignet für Porsche Fahrzeuge mit Zentralverschraubung!
- Füllstück für Alu-Drehuntersatz Präzision16901020411690102041
1x Füllstück für einen Drehuntersatz Präzision.
Benötigte Anzahl pro Drehuntersatz: 2
