- Elevata qualità di lavorazione e durata
Produttività definitiva: veicolo per veicolo

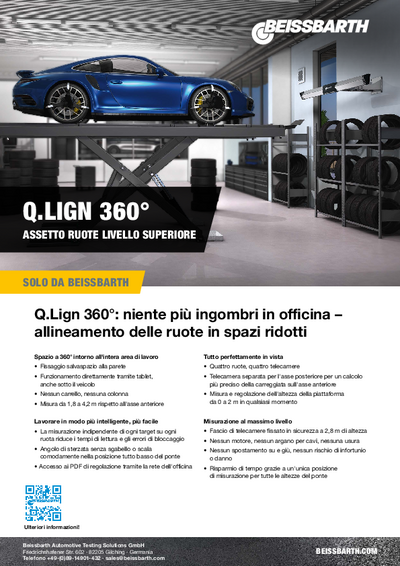

Q.Lign 360° si basa sulla piattaforma Q.Lign esistente e si concentra esclusivamente sulla misurazione dell'assetto. Con Q.Lign 360°, le officine alzano l'asticella ancora più in alto in modo da sfruttare appieno il proprio potenziale di assistenza.
Misurare al massimo livello
- L'asta porta-telecamera misura continuamente da un'altezza di 2,8 metri
- Nessun motore, nessuna puleggia, nessuna usura
- Nessun sollevamento, abbassamento, danni o infortuni
- Nessuna procedura, indipendentemente da passi lunghi o corti
Tutto perfettamente sotto controllo
- Quattro ruote, quattro telecamere
- Telecamera dedicata all'asse posteriore per valori di convergenza più precisi sull'asse anteriore
- Misurazione in ogni momento e regolazione tra 0 e 2 metri dell'altezza del ponte
Più spazio durante il lavoro
- Fissaggio alla parete e comando tramite tablet
- Nessun carrello, nessuna colonna
- Misurazione tra 1,8 e 4,2 metri dall'asse anteriore
- Superficie libera intorno al ponte
Per un lavoro più intelligente e meno faticoso
- La misurazione con ogni pannello su tutte le posizioni ruota riduce i tempi di allestimento e gli errori di serraggio
- Active MEMS Technology per una precisione senza compromessi
- Sterzata senza rialzo o scala, comodamente a livello pavimento
- Accesso remoto ai protocolli da ogni punto dell'officina
Il primo sistema di controllo assetto basato su Web al mondo:
- sostituisce tutto il carrello con PC e risparmia spazio
- Fino al 95% di consumo di corrente in meno rispetto a sistemi basati su PC
- Visualizzazione del software su ogni TV, PC, laptop, tablet o smartphone
- Software intuitivo, procedure ottimizzate, maggiore produttività
- Facile integrazione di Q.Lign nella rete dell'officina
Spazio necessario
- Almeno 2800 mm di altezza
- Larghezza luce minima di 2800 mm con ponti sollevatori a quattro colonne
- Barre di misurazione con 4 telecamere
- Modulo display Q.Lign
- 4x dispositivo bloccaruota Q.Grip
- Supporto a parete per Q.Grip
- 4x pannello di misurazione AutoID
- Tablet
- Dispositivo bloccafreno e dispositivo bloccavolante
- 2x piastra girevole anteriore con elementi riempitivi
- Powerbox per l'alimentazione di corrente
- Supporto a parete estraibile
- Key Card per le specifiche dei veicoli internazionali
| Collegamento elettrico | 90-264V | 1Ph | 47-63Hz |
|---|---|
| Sistema di misura | 3D mit Messbalken (fixiert) |
| Unità di imballaggio | 1 Palette(n) |
| Ingombro - Larghezza | 2595 mm |
| Comunicazione dati | kabellos |
| Distanza della telecamera dal centro della base rotante | 1800 - 3300 mm |
| Palco largo leggero a quattro colonne | 2800 mm |
| Dimensioni del display | 10 " |
| Assorbimento di potenza | 45 W |
| 4 Stück | |
| Passo | 1750 - 4600 mm |
| Altezza di installazione | 2800 mm |
| Collegamento elettrico | 90-264V | 1Ph | 47-63Hz |
|---|---|
| Sistema di misura | 3D mit Messbalken (fixiert) |
| Unità di imballaggio | 1 Palette(n) |
| Ingombro - Larghezza | 2595 mm |
| Comunicazione dati | kabellos |
| Distanza della telecamera dal centro della base rotante | 1800 - 3300 mm |
| Palco largo leggero a quattro colonne | 2800 mm |
| Dimensioni del display | 10 " |
|---|---|
| Assorbimento di potenza | 45 W |
| 4 Stück | |
| Passo | 1750 - 4600 mm |
| Altezza di installazione | 2800 mm |
- Piastra girevole in alluminio meccanica Standard16905010011690501001
- Supporto magnetico Per dadi delle ruote | 75 mm16907015081690701508
- Applicazione rapida e delicata sui bulloni delle ruote al posto del cerchione
- Tenuta centrale sicura per misurazioni ad alta precisione
- Adatto per cerchioni a 3/4/5/6fori
- Supporto magnetico per dadi delle ruote | 100 mm16907015211690701521
- Applicazione rapida e delicata sui bulloni delle ruote al posto del cerchione
- Tenuta centrale sicura per misurazioni ad alta precisione
- Adatto per cerchioni a 3/4/5/6fori
- Supporto | per 4x Q.Grip16908010481690801048
Fissaggio a parete o alla colonna di Q.Lign T.41.Il supporto ospita 2x2 Q.Grip. Per la massima efficienza è possibile posizionarli su ogni lato del veicolo.
- Supporto | per 4x MultiFit16908010471690801047
Fissaggio a parete o alla colonna di Q.Lign T.41.Il supporto ospita 2x2 MultFit. Per la massima efficienza è possibile posizionarli su ogni lato del veicolo.
- Supporto per fissaggio a parete | Q.Lign serie T | 515-880 mm16908010531690801053
Supporto a parete estraibile per il fissaggio dell'asta porta-telecamera della Q.Lign serie T. Supporta distanze dal centro della piastra girevole alla parete fino a 4170 mm.
- Set di supporti per MultiFit (4x) | per montaggio a parete16901010941690101094
- Set di supporti per staffa rapide OE (4x) | per montaggio a parete16901010901690101090
- Set di supporti per blocchi freni e blocchi sterzo (2x) | per montaggio a parete16901010891690101089
- Carrello accessori | per morsetti rapidi OE16901011271690101127
Per riporre 4x morsetti rapidi OE, blocchi freni e blocchi sterzo
- Carrello accessori | per morsetti MultiFit16901011291690101129
Per riporre 4x morsetti MultiFit, blocchi freni e blocchi sterzo
- Update del database dei veicoli Q.Lign | Key Card16900020221690002022
- Accesso alle specifiche dei veicoli più recenti direttamente dall’OEM
- Autorizza la concessione in licenza di tutte le banche dati IAM dei veicoli per l’anno solare in cui la Key Card è stata attivata
Contenuto della fornitura:
- 1× Key Card con codice di accesso per il download online
Compatibile solo con la piattaforma software Q.Lign!
Attivazione su beissbarth.com/keycard
- Carrello Accessori | per Staffe Magnetiche16901011281690101128
Per il supporto di 4x staffe magnetiche, bloccasterzo e premipedale
- Set di supporti per staffa rapide OE (4x) | per montaggio a parete16901010921690101092
- Supporto di serraggio ProClamp | 12 - 23" | 1 pz.16901000011690100001
- Intervallo di serraggio dei cerchioni di 12 - 23"
- Gamma di serraggio delle ruote di 490 - 884mm
- Supporto di serraggio rapido autocentrante | per Lamborghini89003800168900380016
- Per il supporto sul collegamento a vite centrale dei veicoli Lamborghini
- Garantisce un montaggio rapido e sicuro sul veicolo
- Riduce gli errori durante l'applicazione
- Supporto di serraggio rapido autocentrante per Porsche16903010031690301003
- Supporto tramite il foro centrale del cerchione
- Garantisce un montaggio rapido e sicuro sul veicolo
- Riduce gli errori durante l'applicazione
- Utensile speciale VW ufficiale: VAS 6829
- Non adatto per veicoli Porsche con collegamento a vite centrale!
- Piastra girevole in alluminio meccanica Precisione16904010281690401028
- Elevata qualità di lavorazione e durata
- Sfere in acciaio per minore resistenza e maggiore precisione
- Staffa Autocentrante Multi-Fit con griffe standard | 13 - 22" | 4 pz.16903111121690311112
- Lavorazione di alta qualità per un'applicazione delicata sui cerchioni
- Limitatore di coppia per una tenuta sicura senza danneggiare i cerchioni
- Set di prolunga per supporti di serraggio Multi-Fit | 23 - 28"16903111131690311113
- Piastra girevole in alluminio elettronica senza cavo di collegamento | standard16904010111690401011
- Serve per il rilevamento della rotazione massima sterzo per EasyCCD, Touchless e Q.Lign
- Ottima finitura e lunga durata
- Versione standard senza cavo
- Piastra girevole in alluminio elettronica senza cavo di collegamento | di precisione16904010131690401013
- Serve per il rilevamento della rotazione massima sterzo per EasyCCD, Touchless e Q.Lign.
- Ottima finitura e lunga durata
- Versione standard senza cavo
- Sfere in acciaio per minore resistenza e maggiore precisione
- Serraggio centrale Porsche Carrera GT16903010021690301002
- Garantisce un montaggio rapido e sicuro sul veicolo
- Riduce gli errori durante l'applicazione
- Utensile speciale VW ufficiale: VAG 6828
- Serraggio centrale Porsche 911 GT3 e Turbo16903800021690380002
- Specificatamente adatto per Porsche 911 Turbo dall'anno di costruzione 2009 e Porsche 911 GT3 dall'anno di costruzione 2010
- Garantisce un montaggio rapido e sicuro sul veicolo
- Riduce gli errori durante l'applicazione
- Utensile speciale VW ufficiale: VAS 6830
- Supporto di serraggio rapido autocentrante per Porsche16903800101690380010
- Supporto tramite il foro centrale del cerchione
- Garantisce un montaggio rapido e sicuro sul veicolo
- Riduce gli errori durante l'applicazione
- Utensile speciale VW ufficiale: VAS 6918
- Non adatto per veicoli Porsche con collegamento a vite centrale!
- Supporto di serraggio rapido autocentrante per Tesla16903801611690380161
- Supporto tramite il foro centrale del cerchione
- Garantisce un montaggio rapido e sicuro sul veicolo
- Riduce gli errori durante l'applicazione
- Supporto di serraggio rapido autocentrante per Ferrari16903812991690381299
- Supporto tramite il foro centrale del cerchione
- Garantisce un montaggio rapido e sicuro sul veicolo
- Riduce gli errori durante l'applicazione
- Può essere utilizzato per la misurazione dell'assetto così come per la calibrazione radar - La misurazione dell'assetto richiede 2 set (4 supporti in tutto) - La calibrazione radar richiede 1 set (2 supporti in tutto)
- Unità di serraggio rapido Mercedes Benz | OEM16908010021690801002
- I perni distanziatori poggiano direttamente sul mozzo della ruota, pertanto non è necessaria la compensazione dello squilibrio cerchioni
- Garantisce un montaggio rapido e sicuro sul veicolo
- Per la massima precisione
- Adatto solo per sistemi CCD e Q.Lign
- Per cerchi originali Mercedes-Benz con foro di controllo poli 5x125mm e 5x160mm
- Unità di serraggio rapido BMW | OEM16908010011690801001
- I perni distanziatori poggiano direttamente sul mozzo della ruota, pertanto non è necessaria la compensazione dello squilibrio cerchioni
- Garantisce un montaggio rapido e sicuro sul veicolo
- Per la massima precisione
- Omologato da BMW
- Adatto solo per sistemi CCD e Q.Lign
- Per cerchi originali BMW con foro di controllo poli 4x100mm e 5x120mm
- Set adattatore Q.Grip | per Q.Lign | in 4 parti16901010101690101010
Q.Grip: la fase successiva è Touchless.
- Applicazione dei pannelli in meno di 5 secondi
- Nessun contatto con il cerchione, nessun graffio
- Per passare istantaneamente da un diametro ruota all'altro con un sistema di regolazione brevettato
- Tre bracci di ritenuta per un serraggio sicuro e preciso durante l'intera misurazione
- Non è necessario rimuovere i copriruota
- Nessuna manovella
- Nessuna posizione fissa
- Ampiezza di tensionamento 525-835 mm / 20.6"-32.8" (diametro ruota)
- Elemento riempitivo per piastra girevole in alluminio di precisione16901020411690102041
1x elemento riempitivo per una piastra girevole di precisione. Quantità necessaria per piastra girevole: 2
