- Sehr hohe Verarbeitungsqualität und Lebensdauer
Ultimative Produktivität - Fahrzeug für Fahrzeug

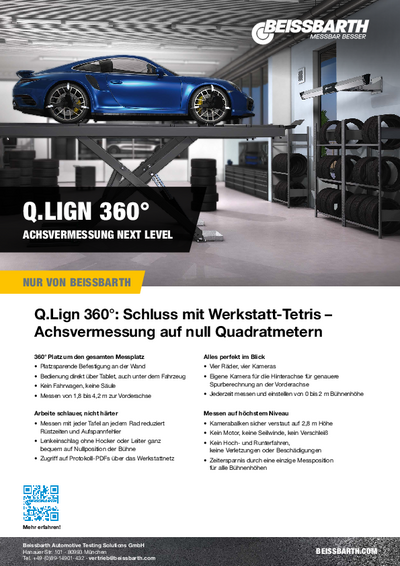

Q.Lign 360 baut auf der bestehenden Q.Lign Plattform auf und richtet den Fokus voll und ganz auf die Achsvermessung. Mit Q.Lign 360 setzen Werkstätten die Messlatte noch höher und können so ihr gesamtes Servicepotential ausschöpfen.
Messen auf höchstem Niveau
- Kamerabalken misst permanent aus 2,8 Metern Höhe
- Kein Motor, keine Seilwinde, kein Verschleiß
- Kein Hoch, kein Runter, keine Verletzungen oder Beschädigungen
- Kein Verfahren, egal ob kurze oder lange Radstände
Alles perfekt im Blick
- Vier Räder, vier Kameras
- Eigene Kamera für die Hinterachse für genauere Spurberechnung an der Vorderachse
- Jederzeit Messen und Einstellen von 0 bis 2 Meter Bühnenhöhe
Nie mehr in die Enge getrieben
- Befestigung an der Wand und Bedienung über Tablet
- Kein Fahrwagen, keine Säule
- Messen von 1,8 bis 4,2 Metern zur Vorderachse schafft
- Freie Fläche um die gesamte Bühne
Arbeite schlauer, nicht härter
- Messen mit jeder Tafel an allen Radpositionen reduziert Rüstzeiten und Aufspannfehler
- Active MEMS Technology für kompromisslose Genauigkeit
- Lenkeinschlag ohne Hocker oder Leiter ganz bequem auf Bodenniveau
- Remote Zugriff auf Protokolle von überall in der Werkstatt
Das erste web-basierte Achsmessgerät der Welt:
- Ersetzt den kompletten Fahrwagen mit PC und schafft mehr Raum
- Bis zu 95% weniger Stromverbrauch als PC-basierte Systeme
- Anzeige der Software auf jedem TV, PC, Laptop, Tablet oder Smartphone
- Intuitive Software, optimierte Abläufe, mehr Produktivität
- Einfache Integration von Q.Lign ins Werkstattnetz
Platzbedarf
- Mindestens 2800mm Höhe
- Mindestens Lichte Weite von 2800mm bei Vier-Säulen-Hebebühnen
- Messbalken mit 4 Kameras
- Q.Lign Display Modul
- 4x Q.Grip Radhalter
- Wandhalterung für Q.Grip
- 4x Messtafeln mit AutoID
- Tablet
- Bremsspanner und Lenkradfeststeller
- 2x Drehuntersatz vorne mit Füllstücken
- Powerbox für Stromversorgung
- Ausziebare Wandhalterung
- Key Card für Fahrzeugdatenbank International
| Elektrischer Anschluss | 90-264V | 1Ph | 47-63Hz |
|---|---|
| Messsystem | 3D mit Messbalken (fixiert) |
| Verpackungseinheit | 1 Palette(n) |
| Platzbedarf Breite | 2595 mm |
| Datenübertragungsart | kabellos |
| Abstand Kamera - Mitte Drehuntersatz | 1800 - 3300 mm |
| Lichte Weite vordere Bühnensäulen min. | 2800 mm |
| Displaygröße | 10 " |
| Leistungsaufnahme | 45 W |
| Anzahl Sensoren | 4 Stück |
| Radstand | 1750 - 4600 mm |
| Aufstellhöhe | 2800 mm |
| Elektrischer Anschluss | 90-264V | 1Ph | 47-63Hz |
|---|---|
| Messsystem | 3D mit Messbalken (fixiert) |
| Verpackungseinheit | 1 Palette(n) |
| Platzbedarf Breite | 2595 mm |
| Datenübertragungsart | kabellos |
| Abstand Kamera - Mitte Drehuntersatz | 1800 - 3300 mm |
| Lichte Weite vordere Bühnensäulen min. | 2800 mm |
| Displaygröße | 10 " |
|---|---|
| Leistungsaufnahme | 45 W |
| Anzahl Sensoren | 4 Stück |
| Radstand | 1750 - 4600 mm |
| Aufstellhöhe | 2800 mm |
-
Mechanischer Alu-Drehuntersatz Standard 1690501001 1690501001
-
Magnethalter für Radmuttern | 75mm 1690701508 1690701508
- Schnelles und felgenschonendes Anbringen auf den Radbolzen anstatt der Felge
- Sicherer zentraler Halt für hochgenaue Messungen
- Geeignet für 3/4/5/6-Loch Felgen
-
Magnethalter für Radmuttern | 100mm 1690701521 1690701521
- Schnelles und felgenschonendes Anbringen auf den Radbolzen anstatt der Felge
- Sicherer zentraler Halt für hochgenaue Messungen
- Geeignet für 3/4/5/6-Loch Felgen
-
Halterung | für 4x Q.Grip 1690801048 1690801048
Befestigung entweder an der Wand oder an der Säule von Q.Lign T.41 möglich. Die Halterung fasst 2x2 Q.Grips. Für maximale Effizienz können diese auf jeder Seite des Fahrzeugs positioniert werden.
-
Halterung | für 4x MultiFit 1690801047 1690801047
Befestigung entweder an der Wand oder an der Säule von Q.Lign T.41 möglich. Die Halterung fasst 2x2 MultFit. Für maximale Effizienz können diese auf jeder Seite des Fahrzeugs positioniert werden.
-
Wandhalterung | Q.Lign T-Series | 515-880mm 1690801053 1690801053
Ausziehbare Wandhalterung zur Befestigung des Kamerabalkens der Q.Lign T-Serie. Ermöglicht Entfernungen von Mitte Drehuntersatz zur Wand von bis zu 4170mm.
-
Hartgummi Füllstück (1x) für Alu-Drehuntersatz 1690102211 1690102211
-
Halterung-Set für MultiFit (4x) | für Wandmontage 1690101094 1690101094
-
Halterung-Set für OE-Schnellspannhalter (4x) | für Wandmontage 1690101090 1690101090
-
Halterung-Set für Bremsspanner und Lenkradfeststeller (2x) | für Wandmontage 1690101089 1690101089
-
Zubehörwagen | für OE-Schnellspannhalter 1690101127 1690101127
Zur Aufbewahrung von 4x OE-Schnellspannhalter, Bremsspanner und Lenkradfeststeller
-
Zubehörwagen | für MultiFit Radhalter 1690101129 1690101129
Zur Aufbewahrung von 4x MultiFit Radhalter, Bremsspanner und Lenkradfeststeller
-
Fahrzeugdaten Update Q.Lign | Key Card 1690002022 1690002022
- Zugriff auf neuste Fahrzeugdaten direkt vom Hersteller
- Berechtigt zur Lizenzierung aller IAM Fahrzeugdatenbanken für das Kalenderjahr in dem die Key Card aktiviert wurde
-
Zubehörwagen | für Magnethalter 1690101128 1690101128
Zur Aufbewahrung von 4x Magnethalter, Bremsspanner und Lenkradfeststeller
-
Halterung-Set für Magnethalter (4x) | für Wandmontage 1690101092 1690101092
-
ProClamp Spannhalter | 12 - 23" | 1 Stk. 1690100001 1690100001
- Felgen-Spannbereich von 12 - 23"
- Spannbereich Raddurchmesser: 490 - 884mm
-
Selbstzentrierender Schnellspannhalter | für Lamborghini 8900380016 8900380016
- Für Aufnahme an Zentralverschraubung bei Lamborghini Fahrzeugen
- Sorgt für schnelle und sichere Montage am Fahrzeug
- Reduziert Fehler bei der Anbringung
-
Mechanischer Alu-Drehuntersatz Präzision 1690401028 1690401028
- Sehr hohe Verarbeitung und Lebensdauer
- Stahlkugeln für weniger Widerstand und höhere Genauigkeit
-
Multi-Fit Spannhalter mit Standardklauen | 13 - 22" | 4 Stk. 1690311112 1690311112
- Hochwertige Verarbeitung für felgenschonendes Anbringen
- Drehmomentbegrenzer für sicheren Halt ohne Beschädigung der Felge
-
Verlängerungs-Set für Multi-Fit Spannhalter | 23 - 28" 1690311113 1690311113
-
Elektronischer Alu-Drehuntersatz ohne Verbindungsleitung | Standard 1690401011 1690401011
- Dient zur Ermittlung des maximalen Lenkeinschlags für EasyCCD, Touchless und Q.Lign
- Sehr hohe Verarbeitung und Lebensdauer
- Standardausführung ohne Kabel
-
Elektronischer Alu-Drehuntersatz ohne Verbindungsleitung | Präzision 1690401013 1690401013
- Dient zur Ermittlung des maximalen Lenkeinschlags für EasyCCD, Touchless und Q.Lign
- Sehr hohe Verarbeitung und Lebensdauer
- Standardausführung ohne Kabel
- Stahlkugeln für weniger Widerstand und höhere Genauigkeit
-
Zentralspanner VAG 6828 | Porsche Carrera GT 1690301002 1690301002
- Sorgt für schnelle und sichere Montage am Fahrzeug
- Reduziert Fehler bei der Anbringung
- Offizielles VW Spezialwerkzeug: VAG 6828
-
Zentralspanner VAS 6830 | Porsche 911 GT3 und Turbo ASE 485 233 00 000 ASE 485 233 00 000
- Speziell geeignet für Porsche 911 Turbo ab Baujahr 2009 und Porsche 911 GT3 ab Baujahr 2010
- Sorgt für schnelle und sichere Montage am Fahrzeug
- Reduziert Fehler bei der Anbringung
- Offizielles VW Spezialwerkzeug: VAG 6830
-
Selbstzentrierender Schnellspannhalter VAS 6918 für Porsche ASE 485 237 00 000 ASE 485 237 00 000
- Aufnahme über Mittenbohrung der Felge
- Sorgt für schnelle und sichere Montage am Fahrzeug
- Reduziert Fehler bei der Anbringung
- Offizielles VW Spezialwerkzeug: VAS 6918
- Nicht geeignet für Porsche Fahrzeuge mit Zentralverschraubung!
-
Selbstzentrierender Schnellspannhalter für Tesla 1690380161 1690380161
- Aufnahme über Mittenbohrung der Felge
- Sorgt für schnelle und sichere Montage am Fahrzeug
- Reduziert Fehler bei der Anbringung
-
Selbstzentrierender Schnellspannhalter für Ferrari 1690381299 1690381299
- Aufnahme über Mittenbohrung der Felge
- Sorgt für schnelle und sichere Montage am Fahrzeug
- Reduziert Fehler bei der Anbringung
- Kann für Achsvermessung als auch für Radarkalibrierung verwendet werden - Achsvermessung erfordert 2 Sets (4 Halter insgesamt) - Radarkalibrierung erfordert 1 Set (2 Halter insgesamt)
-
Schnellspannhalter Mercedes-Benz | OEM 1690801002 1690801002
- Abstandsbolzen sitzen direkt auf der Radnabe, weshalb die Felgenschlagkompensation nicht notwendig ist
- Sorgt für schnelle und sichere Montage am Fahrzeug
- Für höchste Präzision
- Nur für CCD-Systeme und Q.Lign geeignet
- Für Raddurchmesser bis 850mm
- Für original Mercedes-Benz Felgen mit Polykontrollbohrung 5x125mm und 5x160mm
-
Schnellspannhalter BMW | OEM 1690801001 1690801001
- Abstandsbolzen sitzen direkt auf der Radnabe, weshalb die Felgenschlagkompensation nicht notwendig ist
- Sorgt für schnelle und sichere Montage am Fahrzeug
- Für höchste Präzision
- Homologiert bei BMW
- Nur für CCD-Systeme und Q.Lign geeignet
- Für Raddurchmesser bis 850mm
- Für original BMW Felgen mit Polykontrollbohrung 4x100mm und 5x120mm
-
Adapter-Satz Q.Grip | für Q.Lign | 4-tlg. 1690101010 1690101010
Q.Grip: Die nächste Stufe heißt Touchless.
- Anbringen der Tafeln in unter 5 Sekunden
- Kein Felgenkontakt, kein Verkratzen!
- Blitzschnell zwischen verschiedenen Raddurchmessern wechseln mit patentiertem Verstellsystem
- Drei Greifarme für sicheren und präzisen Halt während der gesamten Vermessung
- Kein Abnehmen von Radkappen!
- Kein Kurbeln!
- Keine feste Positionsbindung!
- Spannweite von 525-835mm / 20.6"-32.8" (Raddurchmesser)
-
Selbstzentrierender Schnellspannhalter VAS 6829 für Porsche ASE 485 232 00 000 ASE 485 232 00 000
- Aufnahme über Mittenbohrung der Felge
- Sorgt für schnelle und sichere Montage am Fahrzeug
- Reduziert Fehler bei der Anbringung
- Offizielles VW Spezialwerkzeug: VAS 6829
- Nicht geeignet für Porsche Fahrzeuge mit Zentralverschraubung!
-
Füllstück für Alu-Drehuntersatz Präzision 1690102041 1690102041
1x Füllstück für einen Drehuntersatz Präzision.
Benötigte Anzahl pro Drehuntersatz: 2
