- Zusätzlicher Schutz vor Schmutz und Flüssigkeiten

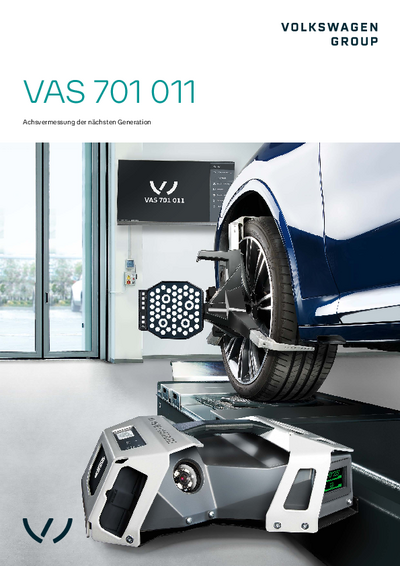

Achsvermessung der nächsten Generation: ultra-schnell, kompakt, connected
Das erste web-basierte Achsmessgerät der Welt
- Kompakte web-basierte Technologie ersetzt den kompletten Fahrwagen mit PC und schafft mehr Raum
- Stream-to-X: Direkt Anzeige der Software auf jedem TV, PC, Laptop, oder Smartphone
- Profitieren Sie von der einfachen Integration in die täglichen Prozesse und Systeme Ihrer Werkstatt
- Standardmäßig mit WorkshopNet Funktion
Volle Mobilität, unendliche Möglichkeiten
- Komplett kabellos dank hochleistungsstarker Li-Ion Akkus
- Unter dem Fahrzeug immer die Messwerte im Blick über vier OLED-Displays an den Messwertaufnehmern
- Nutzen Sie den Raum vor der Bühne permanent für Scheinwerfereinstellung oder Fahrerassistenzsystem-Kalibrierung
Arbeite schlauer, nicht härter
- Vermessung startet direkt mit Anbringung der Tafeln, um Unfallfahrzeuge direkt zu ermitteln
- Tafeltausch mit QR Code in Sekundenschnelle, ohne aufwendiges Kalibrieren
- Messen mit jeder Tafel an allen Radpositionen reduziert Rüstzeiten und Aufspannfehler
- Active lift control: Unser Erfolgskonzept für gerade Lenkräder
Den Kunden im Fokus
- Verständliche und übersichtliche Protokolle für den Kunden
- Themenbezogene Messprotokolle (z.B. Unfallvermessung) anstatt One-size-fits-all
- Messung aller gängigen Fahrzeugparameter, inklusive Fahrzeugdimensionen zur einfachen Erkennung von Rahmenverzügen
Direkte Integration der Radlastwaagen VAS 701 009
- Direkte Übernahme der Radlasten in das Achsmessprogramm
- Live-Anzeige der Kreuzlastverteilung während der gesamten Vermessung
- Kein Rangieren oder Umrüsten
- Radlastverteilung und Achsvermessung in einem statt zwei Schritte
- 2x VAS 701 011 Messwertaufnehmer mit OLED-Displays
- Display Modul für direktes Streaming auf TV, PC, Laptop, oder Tablet
- Tablet
- 2x Li-Ion Akkus mit Ladestation
- 4x Messtafeln
- Wandhalterung für Q.Grip Radhalter
- Bühnenadaption
- Wandhalterung für Messwertaufnehmer und Ladegerät
- Lenkradfeststeller
- Bremspedalfeststeller
- 2x Verbindungsleitung Drehuntersatz
- 4x Füllstücke
- Key Card VAS6767/2
- Key Card Fahrzeugdaten Fremdfahrzeuge
Hinweis: Der Lieferumfang enthält keine Radhalter und keine Drehteller. Für Porsche Fahrzeuge sind die selbstzentrierenden Zentralspanner VAS 6918, V.A.G 6830 oder V.A.G 6828 zur nutzen. Für die Verwiegung von Fahrzeugen während der Achsvermessung sind die Drehuntersätze VAS 701 009 zu verwenden.
| Elektrischer Anschluss | 90-264V | 1Ph | 47-63Hz |
|---|---|
| Verpackungslänge | 1080 mm |
| Verpackungsbreite | 960 mm |
| Verpackungshöhe | 900 mm |
| Bruttogewicht | 100 kg |
| Messsystem | 3D |
| Gewicht | 80 kg |
| Verpackungseinheit | 1 Palette(n) |
| Datenübertragungsart | kabellos |
| Leistungsaufnahme | 45 W |
| Akku-Kapazität (Nennladung) | 99 Wh |
| Radgröße min. | 525 mm |
| Radgröße max. | 835 mm |
| Tragfähigkeit pro Drehplatte | 2000 kg |
| Radstand | 1800 - 4500 mm |
| Elektrischer Anschluss | 90-264V | 1Ph | 47-63Hz |
|---|---|
| Verpackungslänge | 1080 mm |
| Verpackungsbreite | 960 mm |
| Verpackungshöhe | 900 mm |
| Bruttogewicht | 100 kg |
| Messsystem | 3D |
| Gewicht | 80 kg |
| Verpackungseinheit | 1 Palette(n) |
| Datenübertragungsart | kabellos |
|---|---|
| Leistungsaufnahme | 45 W |
| Akku-Kapazität (Nennladung) | 99 Wh |
| Radgröße min. | 525 mm |
| Radgröße max. | 835 mm |
| Tragfähigkeit pro Drehplatte | 2000 kg |
| Radstand | 1800 - 4500 mm |
- Gummiüberzug für Alu-Drehuntersatz16904020011690402001
- RaceScales | VAS 701009 | Präzisions-Drehuntersatz mit Wiegezellen | 433Mhz16904001001690400100
Elektronische Radlastwaagen: Optimale Fahrwerkabstimmung in Verbindung mit der Achsvermessung
Mit den elektronischen Radlastwaagen RaceScales wird eine hochpräzise Gewichtsverteilung am Fahrzeug durchgeführt. In Verbindung mit der Achsvermessung kann so das Fahrwerk optimal abgestimmt werden. Dadurch werden nicht nur die Kurvenstabilität sondern das gesamte Handling des Fahrzeugs positiv beeinflusst.
Mit Hilfe der Radlastwaagen von Beissbarth werden die statische Gewichtsverteilung und die Bestimmung der Schwerpunkte in die Achsvermessung integriert. Dabei steht das Fahrzeug immer auf einem stabilen und nivellierten Untergrund, was besonders präzise Messergebnisse ermöglicht. Auch können durch Lastumverteilung veränderte Spur- und Sturzwerte direkt mit dem Achsmessgerät korrigiert werden. Im Motorsport sorgt die RaceScales für eine optimale Abstimmung des Fahrzeugs und ermöglicht bessere Rundenzeiten.
Digitale Radlastwaagen:
- Leistungsstarker Lithium-Polymer-Akku, kabellos
- Für alle gängigen Achsmessbühnen geeignet
- Kompatibel mit allen Beissbarth-Achsmessgeräten und Geräten von Drittanbietern
- Software mit übersichtlicher Darstellung aller Messwerte
- Miniscreen mit Live-Werten der vier Räder zur Anzeige über dem geöffneten Achsmessprogramm
Softwarefunktionen zur optimalen Gewichtsverteilung:
- Gewichtsverteilung pro Rad
- Gewichtsverteilung pro Achse
- Differenz zwischen vorne und hinten
- Gewichtsverteilung pro Seite
- Differenz zwischen links und rechts
- Überkreuzgewicht
- Überkreuzgewicht in %
- Gesamtgewicht
- Live-Schwerpunktbestimmung
- Wiegeprotokoll mit Firmen- und Kundeninformationen
Eigenschaften Drehuntersätze:
- Mit Drehgeber zur Ermittlung des maximalen Lenkeinschlags
- mit CCD-, Q.Lign- und Touchless-Achsmessgeräten
- Sehr hohe Verarbeitung und Lebensdauer
- Stahlkugeln für weniger Widerstand und höhere Genauigkeit
- Kompatibel mit allen gängigen Achsmessbühnen
- Nahtlose Integration in Achsmessbühnen ohne festen hinteren Schiebeuntersatz
Lieferumfang:
- 2 Drehuntersatz Präzision mit Wiegezellen und Drehgeber (433 MHz)
- 2 Drehuntersatz Präzision mit Wiegezellen ohne Drehgeber (433 MHz)
- 4 Abdeckungen für Drehuntersätze
- 4 Ladekabel (4m)
- 2 USB-Netzteile
- Funkempfänger 433 MHz
- Software und Dokumentation (USB-Stick)
Technische Daten:
- Maximale Traglast pro Drehuntersatz: 1000 kg
- Frequenz: 433 MHz (nicht für Nordamerika, Südamerika oder Japan geeignet*)
- Akkulaufzeit in Vollbetrieb: >24 Std.
- Messgenauigkeit: <0,2 % vom Endwert (Messbereich 0 - 1 000 kg)
- Auflösung: 1 kg
- Benötigtes Betriebssystem für PC-Visualisierung: Windows 7 / 8.1 / 10
Alle Radlastwaagen kommen werkskalibriert durch ein ISO-zertifiziertes Messlabor!
*Weitere Ausführungen für Nord- und Südamerika (915 MHz) und Japan (920 MHz) erhältlich
Gelistet als offizielles Porsche Zubehör: VAS 701 009
Geeignet für Fahrzeuge mit individueller Höhenverstellung, z.B. Gewindefahrwerk.
- Abdeckhaube Tafel | Q.Lign16902021551690202155
Lieferumfang: 1x Abdeckhaube
- VAS 701011/1 | Satz 2x Magnethalter VW Crafter | 130mm & 205mm Lochkreise16901010841690101084
Satz mit 2 Magnethaltern für die Vorderachse des VW Crafter mit 130mm und 205mm Lochkreisen. Länge Magnete: 55mm
- VAS 701011/2 | ADAS Messtafeln | für VAS 70101116902011311690201131
Ermöglicht die Ausrichtung von ADAS Kalibriertafeln zur Kalibrierung von Fahrerassistenzsystemen. Die Tafeln können permanent am Kalibriertool befestigt werden.
Lieferumfang:- 2x ADAS Messtafeln (Kodierung #5 und #6)
- 2x Schutzhauben
Kompatibel mit VAS 6430
- Halterung-Set für Bremsspanner und Lenkradfeststeller (2x) | für Wandmontage16901010891690101089
- Fahrzeugdaten Update Q.Lign | Key Card16900020221690002022
- Zugriff auf neuste Fahrzeugdaten direkt vom Hersteller
- Berechtigt zur Lizenzierung aller IAM Fahrzeugdatenbanken für das Kalenderjahr in dem die Key Card aktiviert wurde
- Bremsklötze-Satz 2-tlg.16920001561692000156
Verhindern das Herunterrollen des Fahrzeugs von der Hebebühne
- Drucker für Beissbarth Fahrwagen16937704151693770415
- Tablet für Android | 10.1"16937706441693770644
Inkl. Schutzhülle
- Akku für Q.Lign | Li-Ion | 99 Wh16902030531690203053
- Auffahrrampen für 2 Alu-Drehuntersätze16907010521690701052
- Auffahrrampen für aufgesetzte Drehuntersätze inklusive Zwischenleger und Überrollschutz
- Geeignet für rollenden Einmessvorgang bei aufgesetzten Drehuntersätzen
1 Stück eignet für sich für zwei Drehteller
- Auffahrrampen für Dreh- und Schiebeuntersätze16904010081690401008
- Satz Auffahrrampen geeignet für Dreh- und Schiebeuntersätze
- Ermöglicht Achsvermessungen auf Hebebühnen ohne Aussparungen für Dreh- und Schiebeuntersätze
- Adaption für Consul Achsmessbühnen | für Q.Lign und Easy3D16907013111690701311
- Dient der Befestigung von Beissbarth Bühnenadaptionen an Achsmessbühnen ohne gerade Seitenwange
- Geeignet für Easy 3D Bühnenadaption 1690701231
- Geeignet für Q.Lign Bühnenadaptionen 1690201122 und 1690201035
- Passend für Beissbarth Bühnen VLH 4245 und VLH 4345 und Consul 4-Säulen-Hebebühnen mit Achsmesskit
- Elektronischer Alu-Drehuntersatz ohne Verbindungsleitung | Präzision16904010131690401013
- Dient zur Ermittlung des maximalen Lenkeinschlags für EasyCCD, Touchless und Q.Lign
- Sehr hohe Verarbeitung und Lebensdauer
- Standardausführung ohne Kabel
- Stahlkugeln für weniger Widerstand und höhere Genauigkeit
- Zentralspanner VAG 6828 | Porsche Carrera GT16903010021690301002
- Sorgt für schnelle und sichere Montage am Fahrzeug
- Reduziert Fehler bei der Anbringung
- Offizielles VW Spezialwerkzeug: VAG 6828
- Zentralspanner VAS 6830 | Porsche 911 GT3 und TurboASE 485 233 00 000ASE 485 233 00 000
- Speziell geeignet für Porsche 911 Turbo ab Baujahr 2009 und Porsche 911 GT3 ab Baujahr 2010
- Sorgt für schnelle und sichere Montage am Fahrzeug
- Reduziert Fehler bei der Anbringung
- Offizielles VW Spezialwerkzeug: VAG 6830
- Selbstzentrierender Schnellspannhalter VAS 6918 für PorscheASE 485 237 00 000ASE 485 237 00 000
- Aufnahme über Mittenbohrung der Felge
- Sorgt für schnelle und sichere Montage am Fahrzeug
- Reduziert Fehler bei der Anbringung
- Offizielles VW Spezialwerkzeug: VAS 6918
- Nicht geeignet für Porsche Fahrzeuge mit Zentralverschraubung!
- Akku Ladestation für Q.Lign | inkl. Zubehör16902010691690201069

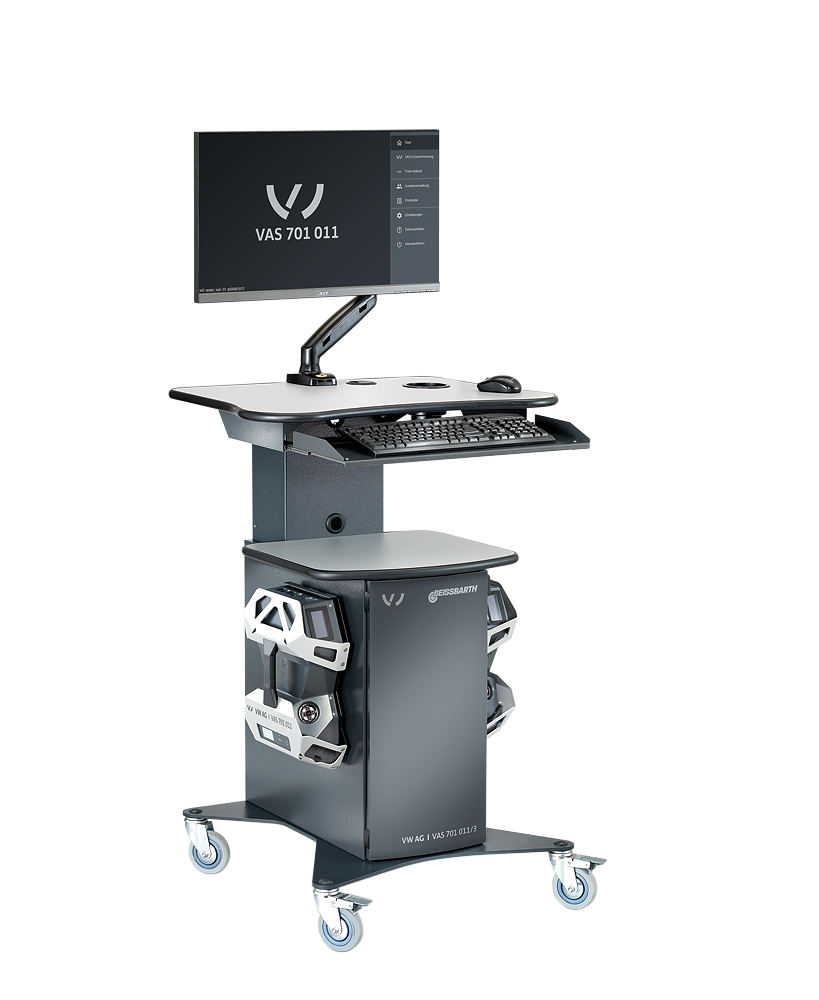

- Fahrwagen VAS 701 011/3 mit 27"-Monitor | für VAS 701 01116902011301690201130
