Set di prolunga per il set di base di guide di scorrimento (3 m)
§29 della direttiva sul controllo dei fari durante la revisione (StVZO): MLD 110 Mercedes-Benz è idoneo alla calibrazione in base ai requisiti di legge
- Certificato TüV - Omologazione TPN 2023-05-2208483 secondo la direttiva sul controllo dei fari durante la revisione (StVZO §50 par. 5)
- L'allineamento (livellazione) di MLD 110 sulla postazione di misurazione è conforme ai requisiti più recenti in fatto di postazioni di misurazione nelle officine.
- Livella bidimensionale per la livellazione orizzontale della scatola ottica
- Il sistema di guide di scorrimento livellabile per il montaggio sotto o sopra pavimento è un accessorio necessario
- Carrello livellabile a 3 ruote

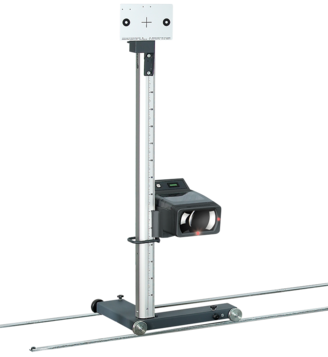

Prova fari digitale con MLD 110 Mercedes-Benz: per officine Mercedes-Benz
- Laser a croce per un posizionamento preciso
- Sistema analogo per tutte le fonti di luce (Xenon, Bi-Xenon, LED, Bi-LED, alogena)
- Tutti i tipi di veicoli (autovetture, camion e motocicli)
- Tutti i tipi di fari (fari principali, antinebbia e aggiuntivi)
- Sul sistema di guide di scorrimento richiesto. Il sistema di guide deve essere ordinato separatamente
- Colonna e scatola ottica costantemente a 90° rispetto al segno di partenza
- Luxmetro digitale: 3 fotodiodi nello schermo di controllo misurano l'intensità dell'illuminazione. Viene visualizzata nel luxmetro digitale. In questo modo è più facile identificare fonti di luce vecchie o qualitativamente compromesse.
- Impiego universale: MLD 110 può essere utilizzato per veicoli con guida a destra e sinistra.
- Livella bidimensionale per una livellazione esatta
Sistema di allineamento omologato da Mercedes-Benz
- Allineamento del veicolo tramite segno di partenza giallo da 7 metri (9 metri per camion)
- Fissaggio permanente e allineamento di precisione al segno di partenza della scatola ottica
- Adattatore colonna del target Romess per l'assistente notturno. Fissaggio pratico della tavola tramite magnete. Il target Romess non è compreso nella fornitura.
- Con copertura filtro colorato: il filtro colorato LED1 per i fari LED elimina il fastidioso bordo blu nell'area del limite chiaro-scuro, facilitando la valutazione ottica da parte dell'esaminatore.
Certificazioni: CE, TüV
| Temperatura di esercizio | 5 - 45 °C |
|---|---|
| Tensione batteria (CC) | 9 V |
| Altezza del punto centrale ottico dall'altezza dal suolo | 250 - 1500 mm |
| Orientamento in alto e in basso | 0 - -400 mm |
| Intensità illuminazione | (25m) 0 - 240 lx |
| Temperatura di stoccaggio | -25 - 45 °C |
| Modello | - Analog |
| Lunghezza dell'imballaggio | 650 mm |
| Larghezza dell'imballaggio | 1790 mm |
| Altezza dell'imballaggio | 700 mm |
| Peso lordo | 40 kg |
| Campo di misura fari anabbagliante destra/sinistra | 300 - -300 mm |
| Campo di misura luce abbagliante destra/sinistra | 50 - -300 mm |
| Umidità relativa dell'aria per lo stoccaggio | 20 - 80 % |
| Umidità relativa dell'aria dell'applicazione | 30 - 60 % |
| Proiezione del laser a croce | 90° x 0,4 mrad |
| Diodo laser del laser a croce | 635 nm |
| Potenza fascio del laser a croce | 5 mW |
| Tensione di funzionamento del laser a croce | 3 - 5 V (DC) |
| Umidità dell'aria | 20 - 80 % |
| Temperatura di esercizio | 5 - 45 °C |
|---|---|
| Tensione batteria (CC) | 9 V |
| Altezza del punto centrale ottico dall'altezza dal suolo | 250 - 1500 mm |
| Orientamento in alto e in basso | 0 - -400 mm |
| Intensità illuminazione | (25m) 0 - 240 lx |
| Temperatura di stoccaggio | -25 - 45 °C |
| Modello | - Analog |
| Lunghezza dell'imballaggio | 650 mm |
| Larghezza dell'imballaggio | 1790 mm |
| Altezza dell'imballaggio | 700 mm |
| Peso lordo | 40 kg |
| Campo di misura fari anabbagliante destra/sinistra | 300 - -300 mm |
|---|---|
| Campo di misura luce abbagliante destra/sinistra | 50 - -300 mm |
| Umidità relativa dell'aria per lo stoccaggio | 20 - 80 % |
| Umidità relativa dell'aria dell'applicazione | 30 - 60 % |
| Proiezione del laser a croce | 90° x 0,4 mrad |
| Diodo laser del laser a croce | 635 nm |
| Potenza fascio del laser a croce | 5 mW |
| Tensione di funzionamento del laser a croce | 3 - 5 V (DC) |
| Umidità dell'aria | 20 - 80 % |
- Set di prolunga per guide di scorrimento 1,5 m16921051121692105112
- Cuffia di protezione per strumenti di regolazione fari16921050791692105079
- Parapolvere
- Protezione contro l'irraggiamento solare diretto
- Set guide di scorrimento 3,3 m16921051341692105134
- Sistema guide di scorrimento livellabile per montaggio sopra e sotto pavimento
- Lunghezza 3,3 m: guida 2,5 m / prolunga 0,8 m
- Soddisfa i più recenti requisiti relativamente alla postazione di misurazione: soddisfa i requisiti di Mercedes-Benz e quelli della direttiva sul controllo dei fari durante la revisione
- Insieme al carrello dell'apparecchio di puntamento dei fari, è possibile compensare differenze di altezza fino a 30 mm
- Lunga durata
- Lavorazione robusta e di alta qualità
- Ruote in acciaio realizzate con precisione: per misurazioni e regolazioni precise è sufficiente un solo allineamento al veicolo (risparmio di tempo)
- Le ruote in acciaio sono comprese nella fornitura
- Ampliabile come optional (v. accessori estesi)
