- Nivellierbares Laufschienensystem für Über- und Unterflurmontage
- Länge 3,3 m: Schiene 2,5 m / Verlängerung 0,8 m
- Entspricht neuesten Messplatzanforderungen: erfüllt die Anforderungen von Mercedes-Benz so wie die Anforderungen der HU-Scheinwerfer-Richtlinie
- Zusammen mit dem SEG-Fahrwagen können Höhenunterschiede bis zu 30 mm ausgeglichen werden
- Lange Lebensdauer
- Hochwertige, robuste Verarbeitung
- Präzise geführte Stahlrollen: für exakte Vermessungen und Justagen reicht eine einmalige Ausrichtung zum Fahrzeug (Zeitersparnis!)
- Stahllaufräder sind im Lieferumfang enthalten
- Optional erweiterbar (siehe erweitertes Zubehör)
StVZO §29 HU-Scheinwerfer-Prüfrichtlinie: MLD 110 Mercedes-Benz ist kalibrierfähig gemäß den gesetzlichen Anforderungen
- TÜV-zertifiziert - Baumusterfreigabe TPN 2023-05-2208483 gemäß Richtlinie für die Prüfung von Scheinwerfereinstell-Prüfgeräten (StVZO §50 Absatz 5)
- Die Ausrichtung (Nivellierung) des MLD 110 am Messplatz entspricht den neuesten Anforderungen an Messplätze in Werkstätten.
- Zweidimensionale Libelle zur horizontalen Nivellierung des Lichtkastens
- Nivellierbares Laufschienensystem für Über- und Unterflurmontage ist erforderliches Zubehör
- Nivellierbarer 3-Rad-Fahrwagen

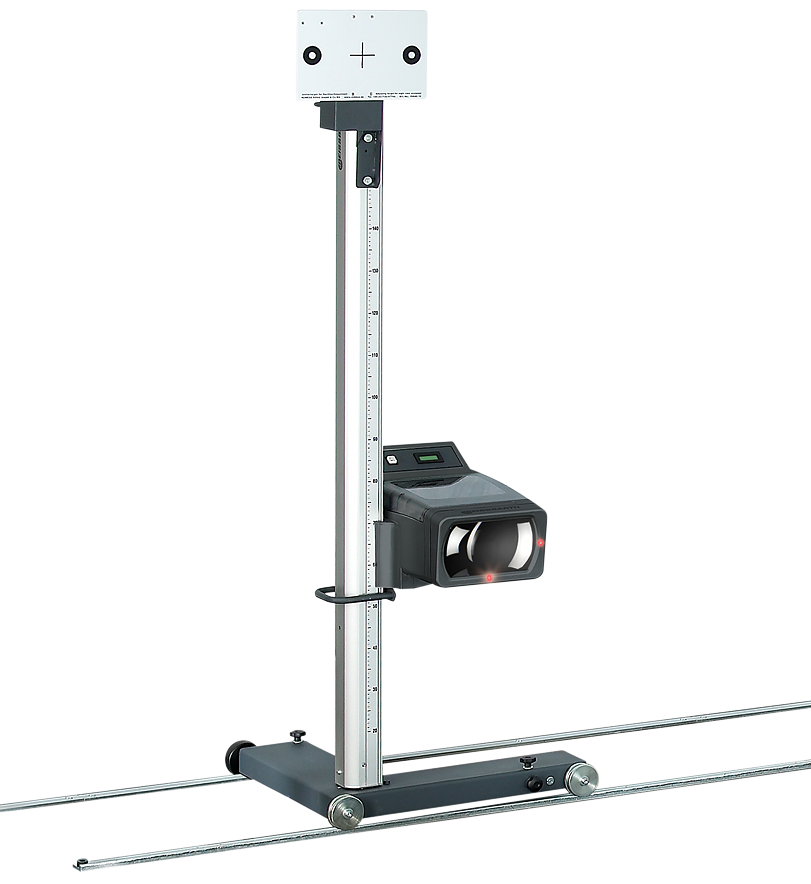

Digitale Scheinwerferprüfung mit MLD 110 Mercedes-Benz: für Mercedes-Benz Werkstätten
- Kreuzlaser zur präzisen Positionierung
- Analoges System für alle Lichtquellen (Xenon, Bi-Xenon, LED, Bi-LED, Halogen)
- Alle Fahrzeugarten (Pkw, Lkw und Motorräder)
- Alle Scheinwerferarten (Haupt-, Nebel- und Zusatzscheinwerfer)
- Auf erforderlichem Laufschienensystem. Schienensystem muss separat bestellt werden
- Säule und Lichtkasten konstant auf 90° zur Anfahrmarkierung
- Digitales Luxmeter: 3 Fotodioden im Prüfschirm messen die Intensität der Beleuchtungsstärke. Sie wird im digitalen Luxmeter angezeigt. Veraltete oder qualitativ schlechte Lichtquellen können dadurch leichter identifiziert werden.
- Universeller Einsatz: Der MLD 110 kann man für Rechts- und Linksverkehr benutzen.
- Zweidimensionale Libelle für exakte Nivellierung
Mercedes-Benz homologierte Ausrichtungssystem

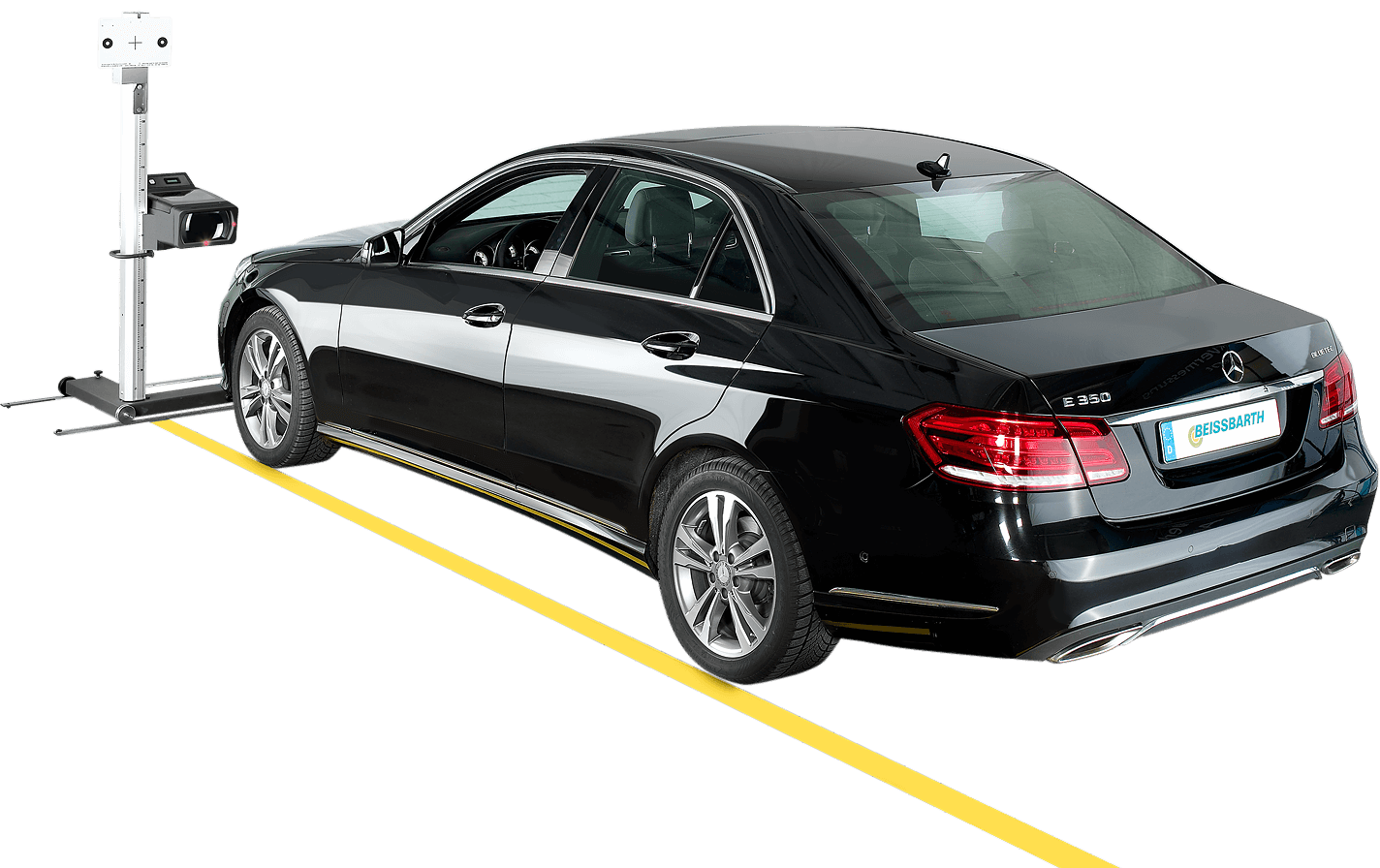

- Ausrichtung des Fahrzeuges durch gelbe 7-Meter-Anfahrmarkierung (9 Meter für LKW)
- Permanente Fixierung und genaue Ausrichtung zum Anfahrmarkierung des Lichtkastens
- Säulenadapter des Romess Targets für Nachtsichtassistenten. Praktische Befestigung des Boards mit Magnet. Romess Target ist nicht im Lieferumfang beinhaltet.
- Mit Farbfilteraufsatz: LED1 Farbfilter für LED-Scheinwerfer filtert den störenden Blausaum im Bereich der Hell-Dunkel-Grenze heraus und vereinfacht somit die optische Bewertung durch den Prüfer.
Zertifikate: CE, TÜV
| Betriebstemperatur | 5 - 45 °C |
|---|---|
| Batteriespannung (DC) | 9 V |
| Höhe des Lichtzentrums | 250 - 1500 mm |
| Messbereich ober-/unterhalb | 0 - -400 mm |
| Beleuchtungsstärke | (25m) 0 - 240 lx |
| Luftfeuchtigkeit | 20 - 80 % |
| Lagertemperatur | -25 - 45 °C |
| Ausführung | - Analog |
| Verpackungslänge | 650 mm |
| Verpackungsbreite | 1790 mm |
| Verpackungshöhe | 700 mm |
| Bruttogewicht | 40 kg |
| Messbereich Abblendlicht rechts/links | 300 - -300 mm |
| Messbereich Fernlicht rechts/links | 50 - -300 mm |
| Relative Luftfeuchtigkeit Lagerung | 20 - 80 % |
| Relative Luftfeuchtigkeit Anwendung | 30 - 60 % |
| Laserklasse Kreuzlaser | 2 |
| Projektion Kreuzlaser | 90° x 0,4 mrad |
| Laserdiode Kreuzlaser | 635 nm |
| Strahlungsleistung Kreuzlaser | 5 mW |
| Betriebsspannung Kreuzlaser | 3 - 5 V (DC) |
| Betriebstemperatur | 5 - 45 °C |
|---|---|
| Batteriespannung (DC) | 9 V |
| Höhe des Lichtzentrums | 250 - 1500 mm |
| Messbereich ober-/unterhalb | 0 - -400 mm |
| Beleuchtungsstärke | (25m) 0 - 240 lx |
| Luftfeuchtigkeit | 20 - 80 % |
| Lagertemperatur | -25 - 45 °C |
| Ausführung | - Analog |
| Verpackungslänge | 650 mm |
| Verpackungsbreite | 1790 mm |
| Verpackungshöhe | 700 mm |
| Bruttogewicht | 40 kg |
|---|---|
| Messbereich Abblendlicht rechts/links | 300 - -300 mm |
| Messbereich Fernlicht rechts/links | 50 - -300 mm |
| Relative Luftfeuchtigkeit Lagerung | 20 - 80 % |
| Relative Luftfeuchtigkeit Anwendung | 30 - 60 % |
| Laserklasse Kreuzlaser | 2 |
| Projektion Kreuzlaser | 90° x 0,4 mrad |
| Laserdiode Kreuzlaser | 635 nm |
| Strahlungsleistung Kreuzlaser | 5 mW |
| Betriebsspannung Kreuzlaser | 3 - 5 V (DC) |
- Laufschienen-Set 3,3 m16921051341692105134
- Laufschienen-Verlängerungs-Set 1,5 m16921051121692105112
Verlängerungs-Set zum Laufschienen Basis-Set (3 m)
- Schutzhaube für Scheinwerfereinstellgeräte16921050791692105079
- Staubschutz
- Schutz vor direkter Sonneneinstrahlung
