MB Q.Lign | für Mercedes-Benz

Alle auf/zuklappen

• Adaption für Consul Achsmessbühnen | für Q.Lign und Easy3D 1690701311 1690701311
  • Dient der Befestigung von Beissbarth Bühnenadaptionen an Achsmessbühnen ohne gerade Seitenwange
  • Geeignet für Easy 3D Bühnenadaption 1690701231
  • Geeignet für Q.Lign Bühnenadaptionen 1690201122 und 1690201035
  • Passend für Beissbarth Bühnen VLH 4245 und VLH 4345 und Consul 4-Säulen-Hebebühnen mit Achsmesskit


• Halterung-Set für Bremsspanner und Lenkradfeststeller (2x) | für Wandmontage 1690101089 1690101089


• Zubehörwagen | für OE-Schnellspannhalter 1690101127 1690101127

  Zur Aufbewahrung von 4x OE-Schnellspannhalter, Bremsspanner und Lenkradfeststeller


• Zubehörwagen | für MultiFit Radhalter 1690101129 1690101129

  Zur Aufbewahrung von 4x MultiFit Radhalter, Bremsspanner und Lenkradfeststeller


• Fahrzeugdaten Update Q.Lign | Key Card 1690002022 1690002022
  • Zugriff auf neuste Fahrzeugdaten direkt vom Hersteller
  • Berechtigt zur Lizenzierung aller IAM Fahrzeugdatenbanken für das Kalenderjahr in dem die Key Card aktiviert wurde


• Zubehörwagen | für Magnethalter 1690101128 1690101128

  Zur Aufbewahrung von 4x Magnethalter, Bremsspanner und Lenkradfeststeller


• Halterung-Set für Magnethalter (4x) | für Wandmontage 1690101092 1690101092


• Neigungswinkelmesser und Lenkradwaage | Mercedes-Benz 1690102231 1690102231

  Mercedes-Benz Inklinometer Kombi-Instrument:

  • Messung der Neigung des Querlenkers und Antriebswelle mit elektronischer Datenübertragung der Messwerte an das Achsmessgerät
  • Inklusive aller Aufnahme-Adapter für die gängigsten Mercedes-Benz Modelle
  • Nach der Neigungsemssung wird der Inklinometer in das Lenkrad eingesetzt um dort für die gesamte Vermessung die Stellung des Lenkrads zu überwachen
  • Automatische Übernahme der Lenkradstellung ins Messprotokoll

  Adapter für folgende Fahrzeuge beiliegend:

  1. Hohlraum-Adapter: Mercedes E-Class on the control arm
  2. Kronen-Adapter: Mercedes A class, C class, S class, E class (Type W210 und W211), C class CLA (Type 117), Citan (Type 415, only rear axle)
  3. Winkel-Adapter: Mercedes Vaneo (Type 414, 2001 - 2005)
  4. Mess-Adapter: Mercedes Citan (Type 415, only front axle)
  5. Adapter Platte: Mercedes CLK (Type 208, 1997 - 2003), C class (Type 202, 1993 - 2001)

  Technische Daten:

  • Messbereich: +/- 45° zur Waagerechten
  • Genauigkeit: 0,1° im Bereich bei 0° bis +/- 45°
  • Wiederholbarkeit: ± 0,1°
  • Arbeitstemperaturbereich 0°C bis 50°C
  • Stromversorgung: 3 x 1,5 Volt Typ AA Batterie / Lebensdauer ca. 20 Std. im
  • Normalbetrieb bei ca. 50% Displaybeleuchtung
  • Bluetooth: 5.2 Low Energy connectivity
  • Gewicht: 550 Gramm (ohne Adapter)


• Bühnenadaption Verlängerung (1x) | für breite Fahrzeuge auf engen Bühnen 1690202173 1690202173

  Verlängerung für die Q.Lign Bühnenadaption zur Vermessung von breiten Fahrzeugen auf schmalen Hebebühnen. 2x notwendig für ein Achmessgerät.


• Drucker für Beissbarth Fahrwagen 1693770415 1693770415


• Fahrwagen mit 27"-Monitor | für MB Q.Lign 1690201151 1690201151


• Halterung-Set für OE-Schnellspannhalter (4x) | für Wandmontage 1690101090 1690101090


• Halterung-Set für MultiFit (4x) | für Wandmontage 1690101094 1690101094


• Fahrwagen mit 27"-Monitor | für MB Q.Lign 1690201142 1690201142

  Lieferumfang: - Fahrwagen - Monitorhalter - 27" Monitor


• Spurdrücker Mercedes Benz 1693600001 1693600001


• Verbindungsleitung 10 m 1690203025 1690203025


• Verbindungsleitung 15 m 1690203041 1690203041


• Akku für Q.Lign | Li-Ion | 99 Wh 1690203053 1690203053


• Notstrombox für Q.Lign 1690201030 1690201030
  • Spannungsversorgung der Messköpfe bei Ausfall der Akkus
  • Mobile Nutzung ohne festen Montageort
  • Verbindung zu Messköpfen optional 10 m (1690203025) oder 15 m (1690203041)



  Hinweis: Betrieb benötigt zusätzlich das 19-V-Netzteil (1693770648) das in den Q.Lign Lieferumfängen mit Batteriebetrieb beiliegt


• Romess Neigungswinkelmesser m. Standardadapter | 230V 1693770002 1693770002

  Zur Messung des Fahrzeugniveaus bei Mercedes-Benz Fahrzeugen an Vorder- und Hinterachse
  Messbereich : +/-15° mit Genauigkeit von 0,1°
  Schnittstellen: RS-232, USB
  Datenübernahme: Manuell (für automatische Datenübernahme ist die Romess Datenübertragungs- und Ladestation 1693770003 benötigt.)
  Der mitgelieferte Standardadapter wird nur für die Typen 170, 202, 208 und 210 benötigt.
  Lieferumfang:
  - Neigungswinkelmesser mit Display
  - Standardadapter (1693770160)
  - Transportkoffer
  - Netzteil
  Originalteil: Romess 09606-10


• Abdeckhaube Tafel | Q.Lign 1690202155 1690202155

  Lieferumfang: 1x Abdeckhaube


• Hartgummi Füllstück (1x) für Alu-Drehuntersatz 1690102211 1690102211


• Satz 4x Magnethalter LLKW | 6x130mm & 6x205mm Lochkreise 1690101083 1690101083

  Satz mit 4 Magnethalter für LLKW und Wohmobile. Nur für Lochkreise von 6x130mm und 6x205mm geeignet. Länge Magnete: 55mm


• Romess Adapter-Set für M-Klasse Typ W163 1690102216 1690102216

  Zubehör für Romess Neigungswinkelmesser 1693770002

  Lieferumfang:

  • Zwischen-Adapter für Niveaumessung Vorderachse für W163 (M-Klasse)
  • Zwischen-Adapter für Nachlaufmessung Hinterachse für W163 (M-Klasse)

  Originalteil: 09606-65


• VAS 6767/2 | VW Fahrzeugdaten Update ASE42322700000 ASE42322700000

  Highlights & Key Features:


  • Original-Herstellerdaten: Offizielle Fahrzeugdaten direkt von der Volkswagen AG für die gesamte VW Gruppe (VW, Audi, SEAT, CUPRA, Škoda etc.).
  • Umfassende Abdeckung: Enthält Mess- und Einstellwerte für die Achsvermessung sowie für die Kalibrierung vorausschauender Fahrerassistenzsysteme (Kamera, Radar, LiDAR, Nightvision).
  • 365 Tage Gültigkeit: Unbegrenzte Lizenzierungen für neue Datenstände innerhalb von 365 Tagen ab Aktivierung im Beissbarth Software Center.
  • Einfache Aktivierung: Key Card mit Freirubbel-Code zur schnellen Online-Einlösung unter Beissbarth.com/keycard.

  Produktbeschreibung:

  Halten Sie Ihr Achsmess- und Kalibriergerät stets auf dem neuesten Stand: Mit dieser Key Card erhalten Sie Zugriff auf die offiziellen Fahrzeugdaten der gesamten Volkswagen Gruppe direkt vom Hersteller. Das Datenpaket umfasst alle relevanten Einstellwerte für die präzise Fahrwerks- und Achsvermessung sowie Kalibrierdaten für moderne, vorausschauende Fahrerassistenzsysteme (Kamera-, Radar-, LiDAR- und Nachtsichtsysteme).

  Aktivierung & Einlösung:

  Im Lieferumfang ist eine hochwertige Key Card enthalten. Rubbeln Sie den verdeckten Lizenzcode frei und lösen Sie diesen im Beissbarth Software Center unter Beissbarth.com/keycard ein. Der Gültigkeitszeitraum von 365 Tagen beginnt exakt am Tag der Aktivierung.

  Wichtiger Hinweis zur Nutzung:

  Mit dem Freischaltcode werden einzelne Software-Updates/Datenstände lizenziert (z. B. v52). Bei Erscheinen neuerer Updates (z. B. v53) erfordern diese die erneute Eingabe desselben Codes zur Generierung der neuen Lizenz. Dies ist im 365-tägigen Gültigkeitszeitraum der Key Card unbegrenzt oft möglich.

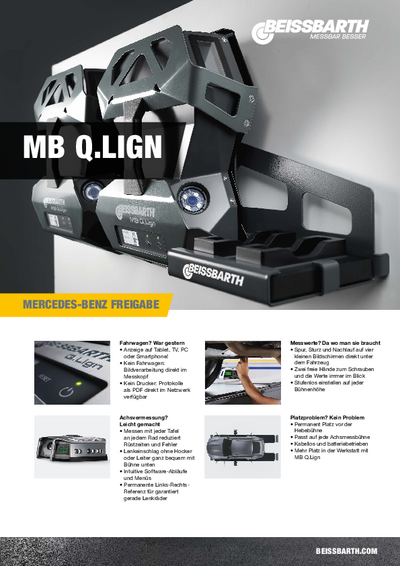

• Broschüre
  MB_QLIGN_brochure_4p_1522_DE_RZ.pdf
