Achsmessgerät Q.Lign | Excellence

Web-basiertes 3D Achsmessgerät mit Q.Grip Radhaltern ohne Felgenkontakt und Auto ID Messtafeln

Artikelnummer: 1 690 200 002

Achsvermessung der nächsten Generation: ultra-schnell, kompakt, connected

Das erste web-basierte Achsmessgerät der Welt

  • Kompakte web-basierte Technologie für schnelle Messergebnisse
  • Stream-to-X: Direkt Anzeige der Software auf jedem TV, PC, Laptop, oder Smartphone
  • Profitieren Sie von der einfachen Integration von Q.Lign in die täglichen Prozesse und Systeme Ihrer Werkstatt

Die volle Geschwindigkeit, ohne Kompromisse in Präzision

  • Q.Grip Radhalter für sekundenschnelle Anbringung, ohne Felgenkontakt
  • Leistungsstarke Software mit optimiertem Ablauf der gesamten Achsvermessung
  • Neuer verkürzter Einmessvorgang für mehr Produktivität
  • 3D Kameratechnik produziert hochpräzise Messwerte und Einstellmöglichkeiten in Echtzeit

Volle Mobilität, unendliche Möglichkeiten

  • Komplett kabellos dank hochleistungsstarker Li-Ion Akkus
  • Unter dem Fahrzeug immer die Messwerte im Blick über vier OLED-Displays an den Messwertaufnehmern
  • Nutzen Sie den Raum vor der Bühne permanent für Scheinwerfereinstellung oder Fahrerassistenzsystem-Kalibrierung

Arbeite schlauer, nicht härter

  • Vermessung startet direkt mit Anbringung der Tafeln um Unfallfahrzeuge direkt zu ermitteln
  • Tafeltausch mit QR Code in Sekundenschnelle, ohne aufwendiges Kalibrieren
  • Messen mit jeder Tafel an allen Radpositionen reduziert Rüstzeiten und Aufspannfehler
  • Active lift control: Unser Erfolgskonzept für gerade Lenkräder

Den Kunden im Fokus

  • Verständliche und übersichtliche Protokolle für den Kunden
  • Themenbezogene Messprotokolle (z.B. Unfallvermessung) anstatt One-size-fits-all
  • Messung aller gängigen Fahrzeugparameter, inklusive Fahrzeugdimensionen zur einfachen Erkennung von Rahmenverzüge

Lieferumfang:

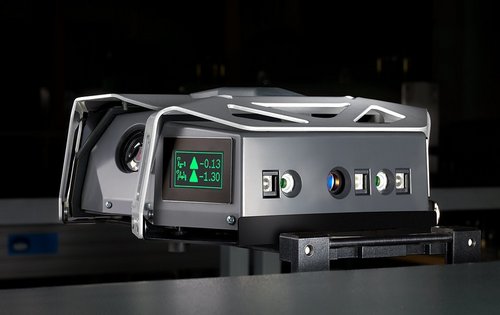

  • 2x Kompakte Q.Lign Messwertaufnehmer mit OLED-Displays
  • Fahrwagen mit Display Modul, 27" Monitor und Drucker
  • 2x Li-Ion Akkus mit Ladestation
  • 4x Q.Grip Radhalter ohne Felgenkontakt
  • 4x Tafel mit Auto Identifikation
  • New Generation Software
  • Umfangreiche Solldatenbank
  • Bühnenadaption
  • Lenkradfeststeller
  • Bremspedalfeststeller
  • Drehuntersatz vorn
Gewicht165 kg
Verpackungseinheit1 Palette(n)
Einzelspur Vorder-/HinterachseJa
GesamtspurJa
SpurdifferenzwinkelJa
Sturz VA/HAJa
NachlaufJa
SpreizungJa
RadversatzJa
FahrachswinkelJa
Datenübertragungsartkabellos
Messsystem3D
Akku-Kapazität (Nennladung)99 Wh
Anschlussleistung60 W
RundlaufkorrekturJa
Einzelspur VorderachseJa
Einzelspur HinterachseJa
Sturz VorderachseJa
Sturz HinterachseJa
Radversatz VorderachseJa
SymmetrieachseJa
Fahrzeugabmessungen liveJa
Radgröße min.525 mm
Radgröße max.835 mm
Verpackungslänge1150 mm
Verpackungsbreite1200 mm
Verpackungshöhe1600 mm
Bruttogewicht195 kg
Ursprungsland, zollrechtlichDE
Radstand max.5000 mm
Tragfähigkeit pro Drehplatte1000 kg
Fahrzeugdaten Update Q.Lign | Key Card 3651 690 002 019
ADAS Messtafeln | für Q.Lign1 690 200 013
Adapter-Satz Q.Grip | für Q.Lign | 4-tlg.1 690 101 010
Powerbox für Q.Lign1 690 201 029
Verbindungsleitung 10 m1 690 203 025
Verbindungsleitung 15 m1 690 203 041
Akku Ladestation für Q.Lign | inkl. Zubehör1 690 201 069
Akku für Q.Lign | Li-Ion | 99 Wh1 690 203 053
Netzteil für Q.Lign-Zubehör | 19 V RRC1 693 770 648
Notstrombox für Q.Lign1 690 201 030
Bühnenadaption für Q.Lign1 690 201 035
Tablet für Android | 10.1"1 693 770 644
Tastatur und Maus | Funk1 693 770 634
Wandhalterung für Q.Lign1 690 201 054
Drucker für Beissbarth Fahrwagen1 693 770 415
Fahrwagen mit 27"-Monitor | für Q.Lign1 690 201 055
Elektronischer Alu-Drehuntersatz ohne Verbindungsleitung | Standard1 690 401 011
Elektronischer Alu-Drehuntersatz ohne Verbindungsleitung | Präzision1 690 401 013
Mechanischer Alu-Drehuntersatz Standard1 690 501 001
Mechanischer Alu-Drehuntersatz Präzision1 690 401 028
Verbindungsleitung für elektronische Drehuntersätze1 690 403 001
Gummiüberzug für Alu-Drehuntersatz1 690 402 001
Füllstück für Alu-Drehuntersatz1 690 702 082
Füllstück für Alu-Drehuntersatz Präzision1 690 102 041
Auffahrrampen für 2 Alu-Drehuntersätze1 690 701 052
Auffahrrampen für Dreh- und Schiebeuntersätze1 690 401 008
Schiebeplatte Hinterachse | kurz1 690 401 003
Schiebeplatte Hinterachse | lang1 690 401 004
Magnethalter für Radmuttern | 75mm1 690 701 508
Magnethalter für Radmuttern | 100mm1 690 701 521
Selbstzentrierender Schnellspannhalter für Porsche1 690 380 010
Selbstzentrierender Schnellspannhalter für Tesla1 690 380 161
Selbstzentrierender Schnellspannhalter für Ferrari1 690 381 299
Zentralspanner Porsche Carrera GT1 690 301 002
Zentralspanner Porsche 911 GT3 und Turbo1 690 380 002
Schnellspanneinheit Mercedes-Benz | OEM1 690 801 002
Schnellspanneinheit BMW | OEM1 690 801 001
Multi-Fit Spannhalter mit Standardklauen | 13 - 22" | 4 Stk.1 690 311 112
Multi-Fit Spannhalter mit Standardklauen | 13 - 22" | 1 Stk1 690 311 089
Spannklauen-Set für 1 Multi-Fit Spannhalter | Softline-Felgen1 690 311 164
Spannklauen-Set für 1 Multi-Fit Spannhalter | Lkw1 690 311 115
Verlängerungs-Set für Multi-Fit Spannhalter | 23 - 28"1 690 311 113
Abstandsbolzen für Schnellspanneinheit Mercedes Benz | 100 mm1 690 801 007
Abstandsbolzen für Schnellspanneinheit BMW | 120 mm1 690 801 003
Abstandsbolzen für Schnellspanneinheit Mercedes Benz und BMW | 125 mm1 690 401 019
Bremsklötze-Satz 2-tlg.1 692 000 156
Abdeckhaube Tafel | Q.Lign1 690 202 155
Halterung | für 4x Q.Grip1 690 801 048
