Wir messen, wo andere nur raten können.
Präzision auf höchstem Niveau.
Achsmessgerät MB Q.Lign | für Mercedes-Benz
Offiziell freigegebenes Achsmessgerät von Mercedes-Benz.
Artikelnummer: 1 690 200 010
Achsvermessung der nächsten Generation: ultra-schnell, kompakt, connected
Das erste web-basierte Achsmessgerät der Welt
- Kompakte web-basierte Technologie ersetzt den kompletten Fahrwagen mit PC und schafft mehr Raum
- Stream-to-X: Direkt Anzeige der Software auf jedem TV, PC, Laptop, oder Smartphone
- Profitieren Sie von der einfachen Integration in die täglichen Prozesse und Systeme Ihrer Werkstatt
- Standardmäßig mit WorkshopNet Funktion
Online Fahrzeugdaten
- 24/7 Online Zugriff auf neuste Fahrzeugdaten
- Direkt von Mercedes-Benz
- Automatische von Fahrzeug und Ausstattungscodes ganz einfach über VIN
VIN Scannen & Fahrzeug auswählen
- Vin Scannen mit Tablet Kamera
- In der Windschutzscheibe, Fahrertür oder aus dem Fahrzeugschein
- Fahrzeug wird automatisch ausgewählt
Die volle Geschwindigkeit, ohne Kompromisse in Präzision
- Magnethalter für sekundenschnelle Anbringung, ohne Felgenkontakt
- Leistungsstarke Software mit optimiertem Ablauf der gesamten Achsvermessung
- 3D Kameratechnik produziert hochpräzise Messwerte und Einstellmöglichkeiten in Echtzeit
Volle Mobilität, unendliche Möglichkeiten
- Komplett kabellos dank hochleistungsstarker Li-Ion Akkus
- Unter dem Fahrzeug immer die Messwerte im Blick über vier OLED-Displays an den Messwertaufnehmern
- Nutzen Sie den Raum vor der Bühne permanent für Scheinwerfereinstellung oder Fahrerassistenzsystem-Kalibrierung
Arbeite schlauer, nicht härter
- Vermessung startet direkt mit Anbringung der Tafeln, um Unfallfahrzeuge direkt zu ermitteln
- Tafeltausch mit QR Code in Sekundenschnelle, ohne aufwendiges Kalibrieren
- Messen mit jeder Tafel an allen Radpositionen reduziert Rüstzeiten und Aufspannfehler
- Active lift control: Unser Erfolgskonzept für gerade Lenkräder
Den Kunden im Fokus
- Verständliche und übersichtliche Protokolle für den Kunden
- Themenbezogene Messprotokolle (z.B. Unfallvermessung) anstatt One-size-fits-all
- Messung aller gängigen Fahrzeugparameter, inklusive Fahrzeugdimensionen zur einfachen Erkennung von Rahmenverzügen
Lieferumfang:
- 2x MB Q.Lign Messwertaufnehmer mit OLED-Displays
- Display Modul für direktes Streaming auf TV, PC, Laptop, oder Tablet
- Tablet
- 2x Li-Ion Akkus mit Ladestation
- 4x Magnethalter 75mm
- 4x Messtafeln
- Bühnenadaption

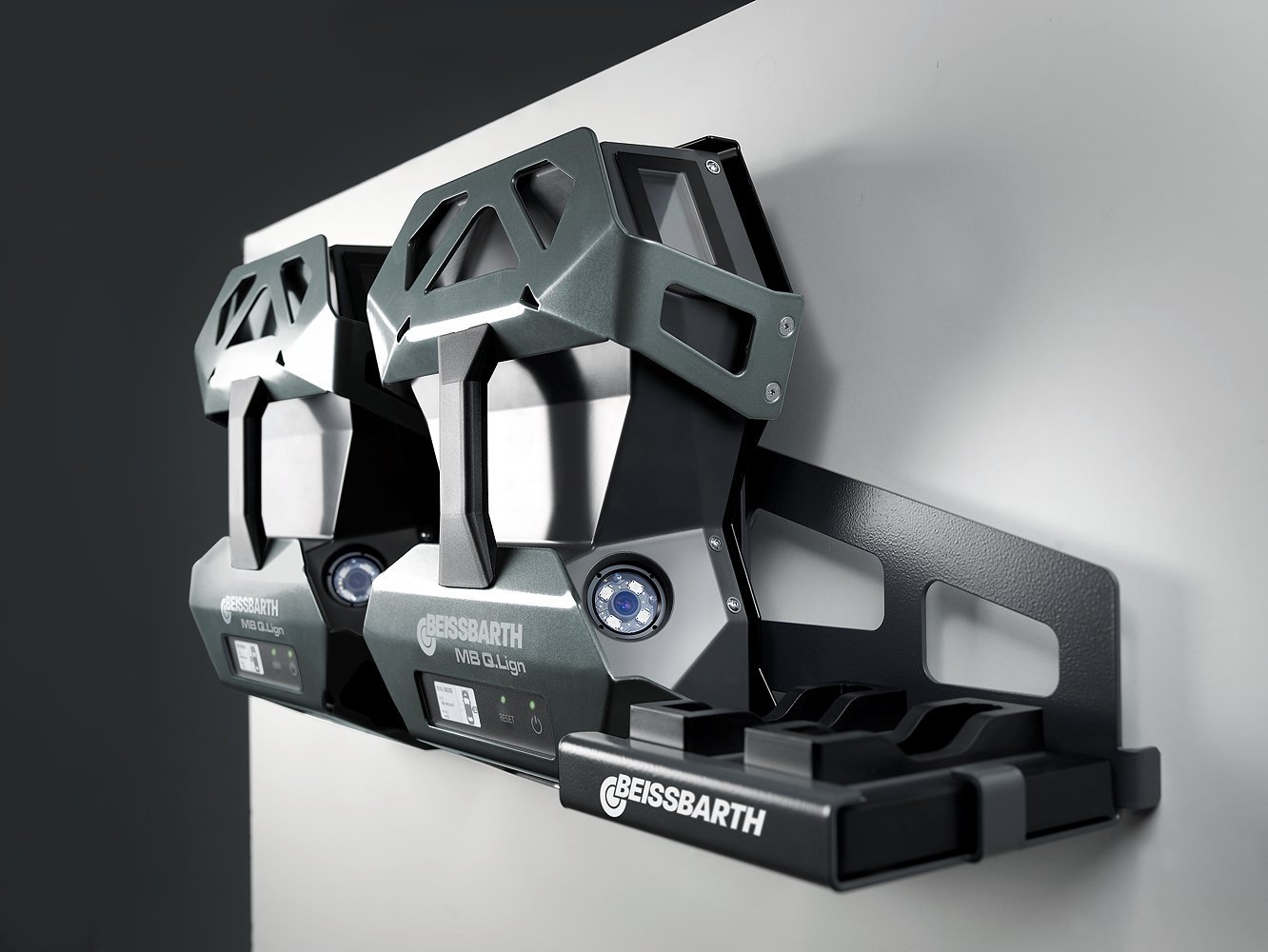

- Wandhalterung für Messwertaufnehmer und Ladegerät
- Lenkradfeststeller
- Bremspedalfeststeller
- 2x Elektronische Drehuntersätze
- 2x Verbindungsleitung Drehuntersatz
- 4x Füllstücke
- IAM Fahrzeugdaten für Fremdfahrzeuge
- RS232-USB-Adapter für Romess Neigungsmesser
Der Mercedes-Benz Prozess für Garantie- und Gewährleistungsarbeiten erfordert zwingend die Nutzung der Original MB-Schnellspannhalter W 124 589 01 31 00 (4 Stück). Diese sind nicht Teil des Lieferumfangs und können direkt über Mercedes-Benz bestellt werden.
| Gewicht | 80 kg |
|---|---|
| Verpackungseinheit | 1 Palette(n) |
| Elektrischer Anschluss | 90-264V | 1Ph | 47-63Hz |
| Einzelspur Vorder-/Hinterachse | Ja |
| Gesamtspur | Ja |
| Spurdifferenzwinkel | Ja |
| Sturz VA/HA | Ja |
| Nachlauf | Ja |
| Spreizung | Ja |
| Radversatz | Ja |
| Fahrachswinkel | Ja |
| Datenübertragungsart | kabellos |
| Messsystem | 3D |
| Leistungsaufnahme | 45 W |
| Akku-Kapazität (Nennladung) | 99 Wh |
| Radstand | 1800 - 4500 mm |
| Rundlaufkorrektur | Ja |
| Einzelspur Vorderachse | Ja |
| Einzelspur Hinterachse | Ja |
| Sturz Vorderachse | Ja |
| Sturz Hinterachse | Ja |
| Radversatz Vorderachse | Ja |
| Radversatz Hinterachse | Ja |
| Symmetrieachse | Ja |
| Fahrzeugabmessungen live | Ja |
| Radgröße min. | 525 mm |
| Radgröße max. | 835 mm |
| Verpackungslänge | 1080 mm |
| Verpackungsbreite | 960 mm |
| Verpackungshöhe | 900 mm |
| Bruttogewicht | 100 kg |
| Ursprungsland, zollrechtlich | DE |
| Workshop-Net | Serienmäßig |
| Tragfähigkeit pro Drehplatte | 2000 kg |
| Fahrzeugdaten Update Q.Lign | Key Card 365 | 1 690 002 019 |
|---|---|

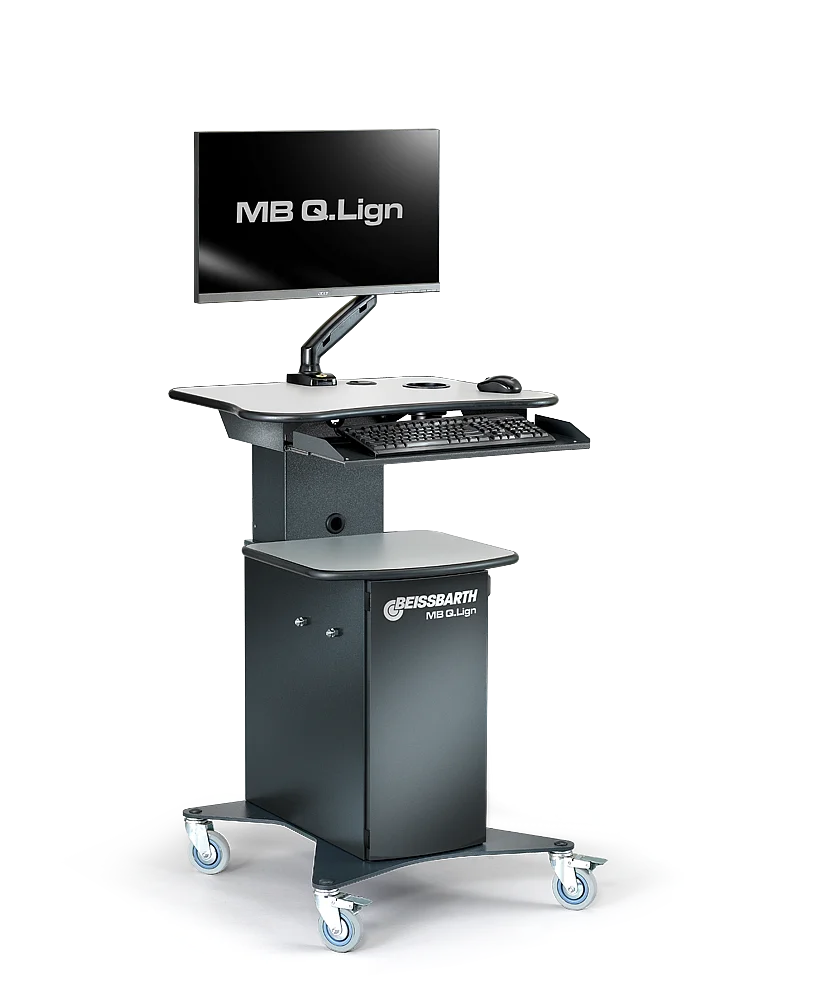

| Fahrwagen mit 27"-Monitor | für MB Q.Lign | 1 690 201 142 |
| Zubehörwagen | für OE-Schnellspannhalter | 1 690 101 127 |
| Zubehörwagen | für Magnethalter | 1 690 101 128 |
| Halterung-Set für OE-Schnellspannhalter (4x) | für Wandmontage | 1 690 101 090 |
| Halterung-Set für Magnethalter (4x) | für Wandmontage | 1 690 101 092 |
| Halterung-Set für Bremsspanner und Lenkradfeststeller (2x) | für Wandmontage | 1 690 101 089 |
| Romess Neigungswinkelmesser m. Standardadapter | 230V | 1 693 770 002 |
| Romess Datenübertragungs- und Ladestation | 230V | 1 693 770 003 |
| Romess Adapter-Set für Vaneo Typ W414 | 1 693 770 004 |
| Romess Adapter-Set für M-Klasse Typ W163 | 1 690 102 216 |
| Romess Lenkradwaage m. Bluetooth | 230V | 1 693 770 619 |
| Satz 4x Magnethalter LLKW | 130mm & 205mm Lochkreise | 1 690 101 083 |
| Spurdrücker Mercedes Benz | 1 693 600 001 |
| Akku für Q.Lign | Li-Ion | 99 Wh | 1 690 203 053 |
| Notstrombox für Q.Lign | 1 690 201 030 |
| Verbindungsleitung 10 m | 1 690 203 025 |
| Verbindungsleitung 15 m | 1 690 203 041 |
| Drucker für Beissbarth Fahrwagen | 1 693 770 415 |
| Abdeckhaube Tafel | Q.Lign | 1 690 202 155 |
