- Sehr hohe Verarbeitung und Lebensdauer
- Stahlkugeln für weniger Widerstand und höhere Genauigkeit
Lieferumfang:
- 1 x mechanischer Drehuntersatz Präzision
Perfekt integriert in die Fahrerassistenzsystem-Kalibrierung (FAS) und Scheinwerferprüfung:
- Der Platz vor der Bühne kann für Kalibriertafeln und Scheinwerfereinstellgeräte benutzt werden
Best in class: Höchste Messgenauigkeit
- 360° Messfeld sorgt für permanente Selbstüberwachung und Anpassung des Systems
- Keine Bindung oder Kalibrierung an eine Bühne ermöglicht eine Messung an jedem geeignetem Achsmessplatz
- Funkübertragung und Batteriebetrieb sorgen für volle Mobilität und ermöglichen die Nutzung eigener Tablets oder Laptops
- Intelligentes Ladekonzept für mobile Lösungen entweder am Fahrwagen oder über Wandlösung
- Qualität aus Deutschland
Kluge Software für maximale Effizienz bei der Vermessung und Einstellung
- Messwertanzeige in Echtzeit mit eingeblendeten Fahrzeug-Solldaten
- Animierte Einstellhinweise für Fremdfahrzeuge
- Serienmäßig viele Sprachen für Mitarbeiter aus aller Welt
- Spuranzeige im eingeschlagenen Zustand sowie Spur- und Sturzanzeige im angehobenen Zustand für bequeme Spurstangeneinstellung
- ASA network ready
- Komplette Vermessung ohne das Fahrzeug anheben oder verschieben zu müssen
- Datenübertragung: 433 Mhz

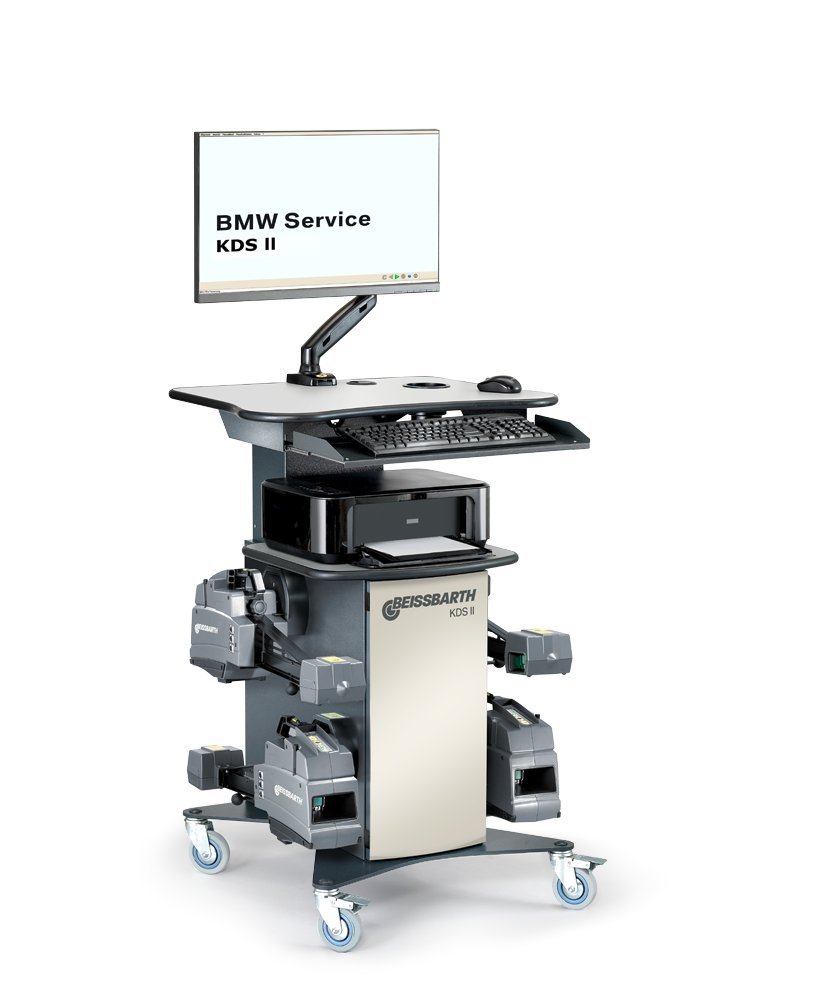

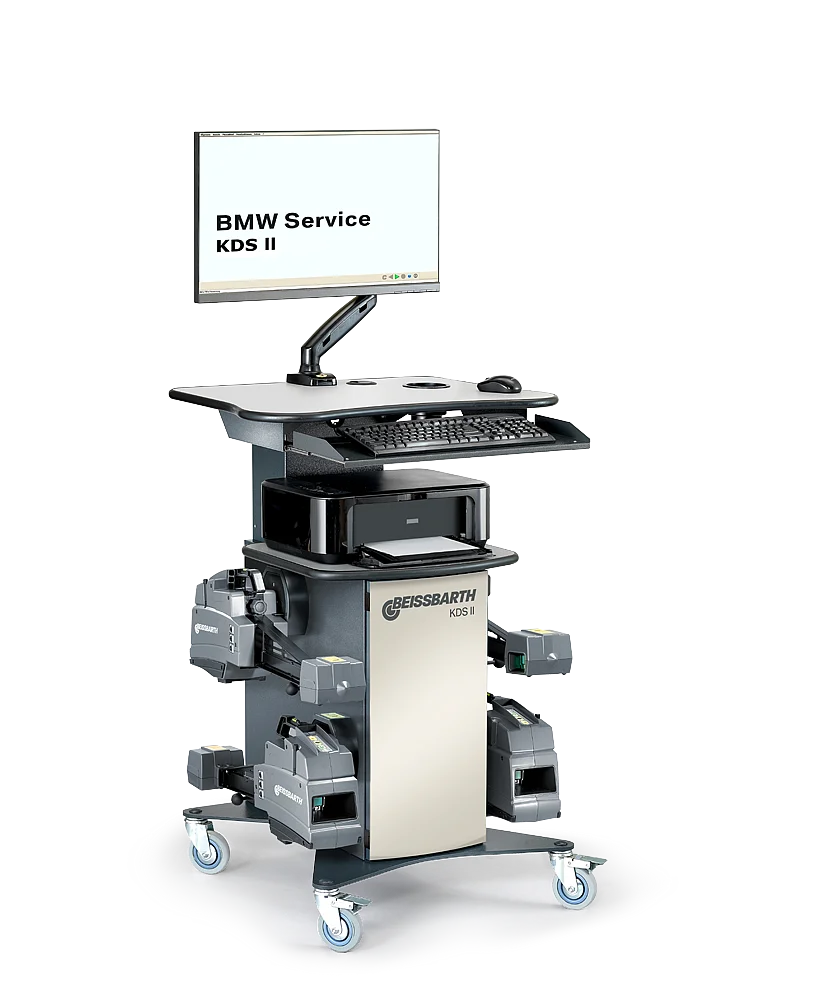

Lieferumfang:
- Messwertaufnehmer mit Encoder und Batteriebetrieb (433 Mhz Frequenz)
- Software mit Schnellvermessung
- Fahrwerksdaten mit zusätzlichen BMW Professional Daten
- Fahrwagen mit HighPerformance PC
- 27"-Monitor
- Drucker
- Schnellspanneinheit für BMW mit Abstandsbolzen
- Präzisions-Spoileradapter 50 mm
- Präzisions-Drehuntersatz mit Elektronik (für maximalen Lenkeinschlag) für Vorderachse
- Präzisions-Drehuntersatz ohne Elektronik für Hinterachse
- Fernbedienung
- Bremsspanner und Lenkradfeststeller
- Notfallkabelsatz für Messwertaufnehmer
Für das KDS II sind nur die BMW Schnellspannhalter zugelassen. Die Nutzung anderer Radhalter mit dem KDS II ist an Fahrzeugen der BMW Gruppe nicht freigegeben.
| Betriebstemperatur | 5 - 40 °C |
|---|---|
| Elektrischer Anschluss | 120 - 220 V | 50 - 60 Hz |
| Datenübertragungsart | - Kabellos |
| Messsystem | - CCD |
| Leistung | 0,5 kW |
| Frequenz | 433 MHz |
| Lagertemperatur | -20 - 60 °C |
| Relative Luftfeuchtigkeit Anwendung | (40 °C) 10 - 90 % |
| Höhe Fahrwagen | 1520 mm |
| Breite Fahrwagen | 880 mm |
| Tiefe Fahrwagen | 770 mm |
| Gewicht Fahrwagen | 110 kg |
| Betriebstemperatur | 5 - 40 °C |
|---|---|
| Elektrischer Anschluss | 120 - 220 V | 50 - 60 Hz |
| Datenübertragungsart | - Kabellos |
| Messsystem | - CCD |
| Leistung | 0,5 kW |
| Frequenz | 433 MHz |
| Lagertemperatur | -20 - 60 °C |
| Relative Luftfeuchtigkeit Anwendung | (40 °C) 10 - 90 % |
|---|---|
| Höhe Fahrwagen | 1520 mm |
| Breite Fahrwagen | 880 mm |
| Tiefe Fahrwagen | 770 mm |
| Gewicht Fahrwagen | 110 kg |
- Mechanischer Alu-Drehuntersatz Präzision1 690 401 0281 690 401 028

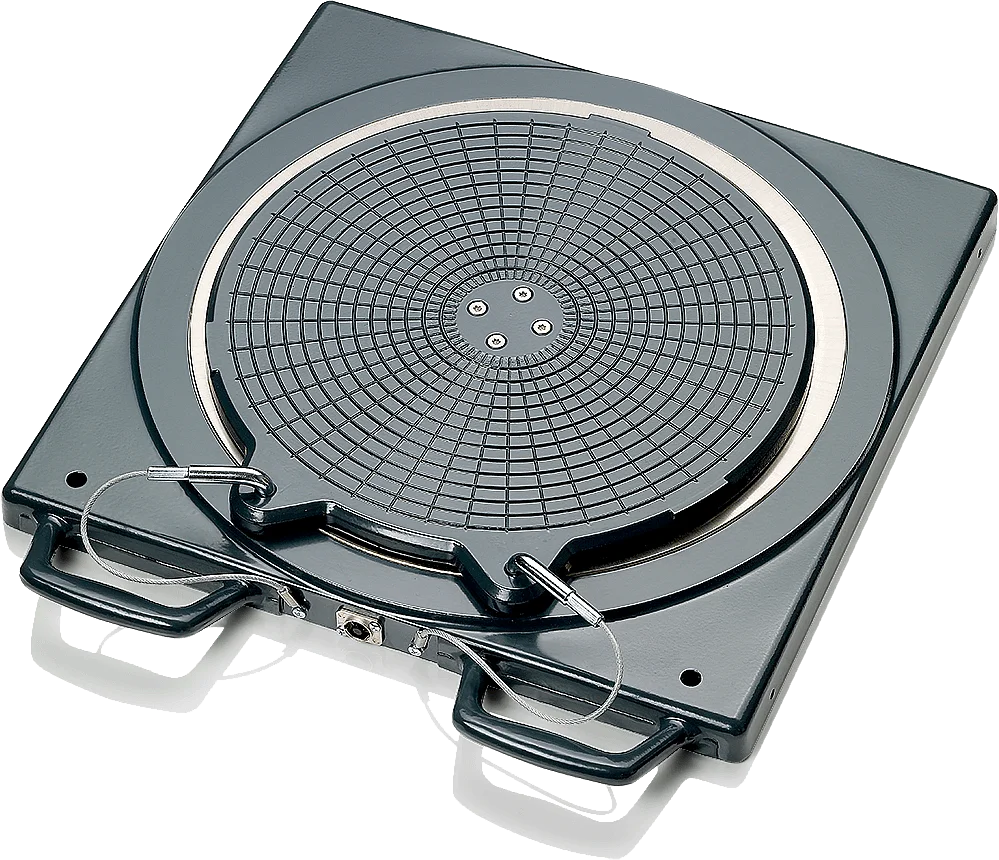

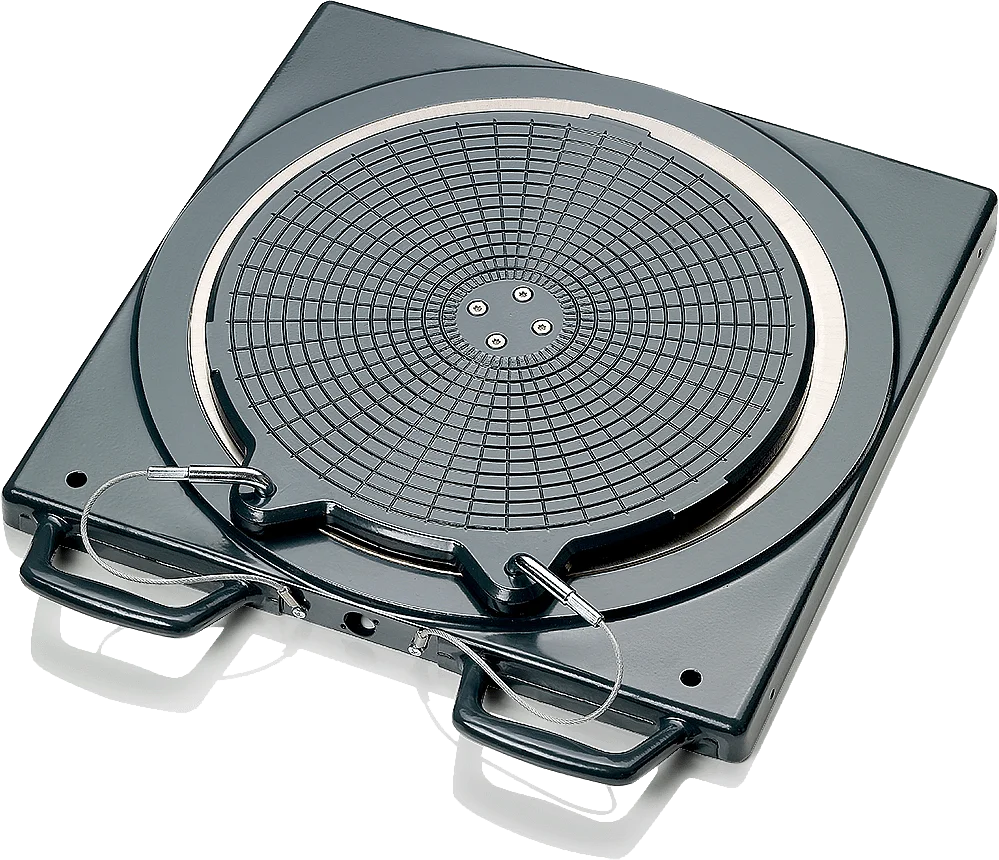

- Elektronischer Alu-Drehuntersatz ohne Verbindungsleitung | Präzision1 690 401 0131 690 401 013
- Dient zur Ermittlung des maximalen Lenkeinschlags für EasyCCD, Touchless und Q.Lign
- Sehr hohe Verarbeitung und Lebensdauer
- Standardausführung ohne Kabel
- Stahlkugeln für weniger Widerstand und höhere Genauigkeit
Lieferumfang:
- 1 x Elektronischer Drehuntersatz Präzision
Die Nutzung mit Q.Lign erfordert die 3m Anschlussleitung (1690203058).

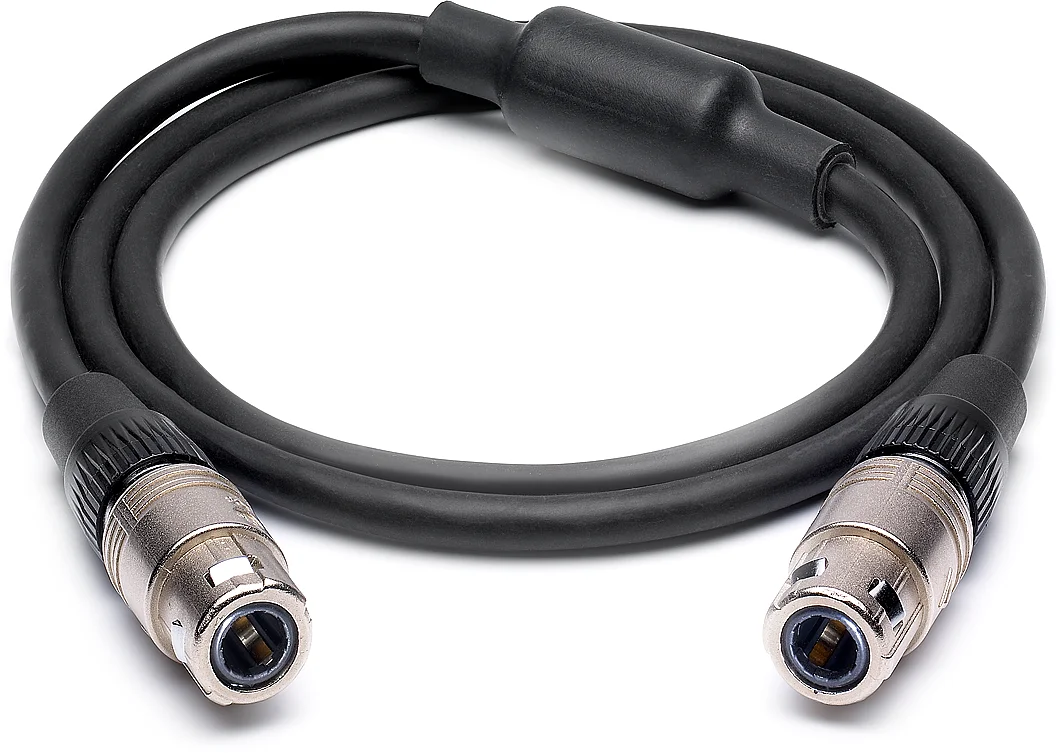

- Verbindungsleitung für elektronische Drehuntersätze1 690 403 0011 690 403 001
- Verbindungsleitung zwischen elektronischem Drehuntersatz und Messwertaufnehmer
- Dient zur Ermittlung des maximalen Lenkeinschlags für EasyCCD und Touchless Achsmessgeräte
Lieferumfang:
- 1 x Verbindungsleitung
- Gummiüberzug für Alu-Drehuntersatz1 690 402 0011 690 402 001
- Zusätzlicher Schutz vor Schmutz und Flüssigkeiten
Lieferumfang:
- 1 x Gummiüberzug
- Auffahrrampen für 2 Alu-Drehuntersätze1 690 701 0521 690 701 052
- Auffahrrampen für aufgesetzte Drehuntersätze inklusive Zwischenleger und Überrollschutz
- Geeignet für rollenden Einmessvorgang bei aufgesetzten Drehuntersätzen
Lieferumfang:
- 2 x Auffahrrampe

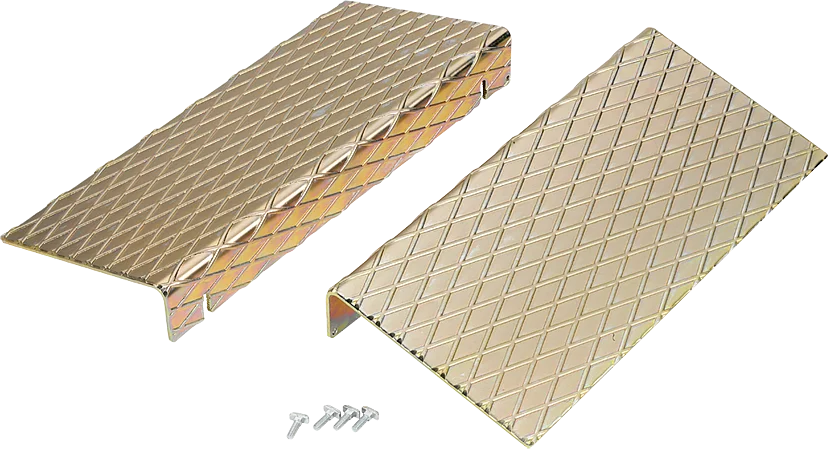

- Auffahrrampen für Dreh- und Schiebeuntersätze1 690 401 0081 690 401 008
- Satz Auffahrrampen geeignet für Dreh- und Schiebeuntersätze
- Ermöglicht Achsvermessungen auf Hebebühnen ohne Aussparungen für Dreh- und Schiebeuntersätze
Lieferumfang:
- Set mit 2 x Auffahrrampen

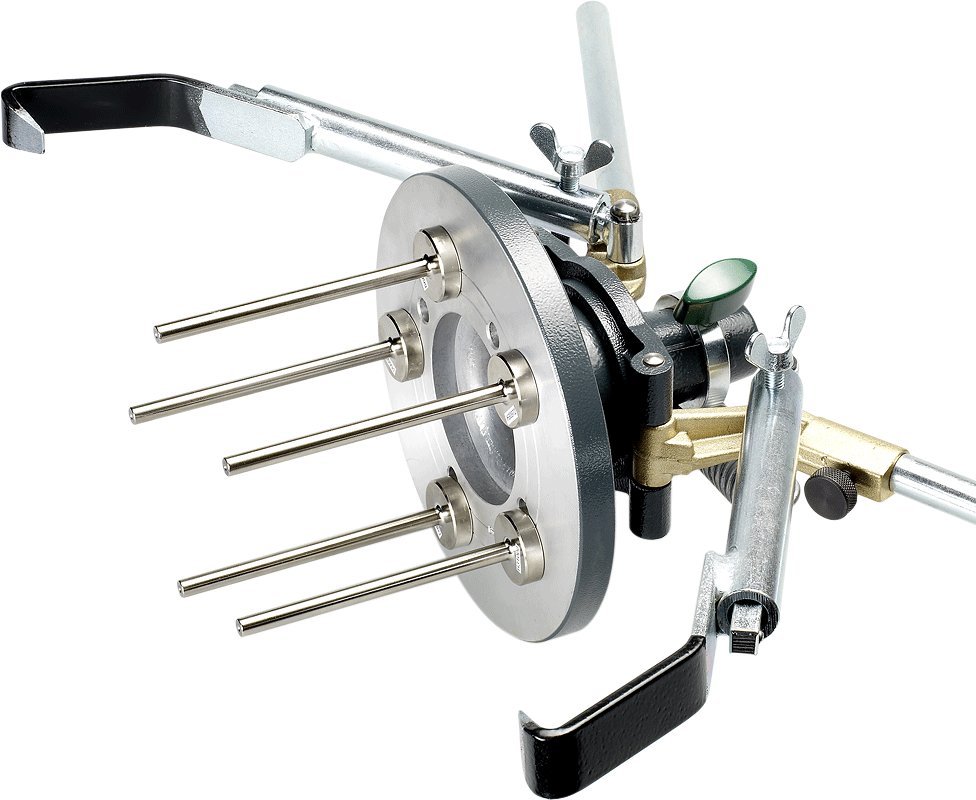

- Schnellspannhalter BMW | OEM1 690 801 0011 690 801 001
- Abstandsbolzen sitzen direkt auf der Radnabe, weshalb die Felgenschlagkompensation nicht notwendig ist
- Sorgt für schnelle und sichere Montage am Fahrzeug
- Für höchste Präzision
- Homologiert bei BMW
- Nur für CCD-Systeme und Q.Lign geeignet
- Für Raddurchmesser bis 850mm
- Für original BMW Felgen mit Polykontrollbohrung 4x100mm und 5x120mm
Lieferumfang:
- 1 x Schnellspannhalter BMW
- 5 x Abstandsbolzen 120mm
- Abstandsbolzen für Schnellspanneinheit BMW | 120 mm1 690 801 0031 690 801 003
- Für eine Schnellspanneinheit
Lieferumfang:
- 5 x Abstandsbolzen 120 mm
- Spoileradapter 50 mm | Präzision1 690 401 0141 690 401 014
Lieferumfang:
- 1 x Spoileradapter Präzision, 50 mm, mit Libelle
- Wandhalterung für Messwertaufnehmer1 690 311 1461 690 311 146
- Ermöglicht das Laden der Messwertaufnehmer an der Wand
- Sorgt für mehr Platz in der Werkstatt
Lieferumfang:
- 2 x Wandhalterung

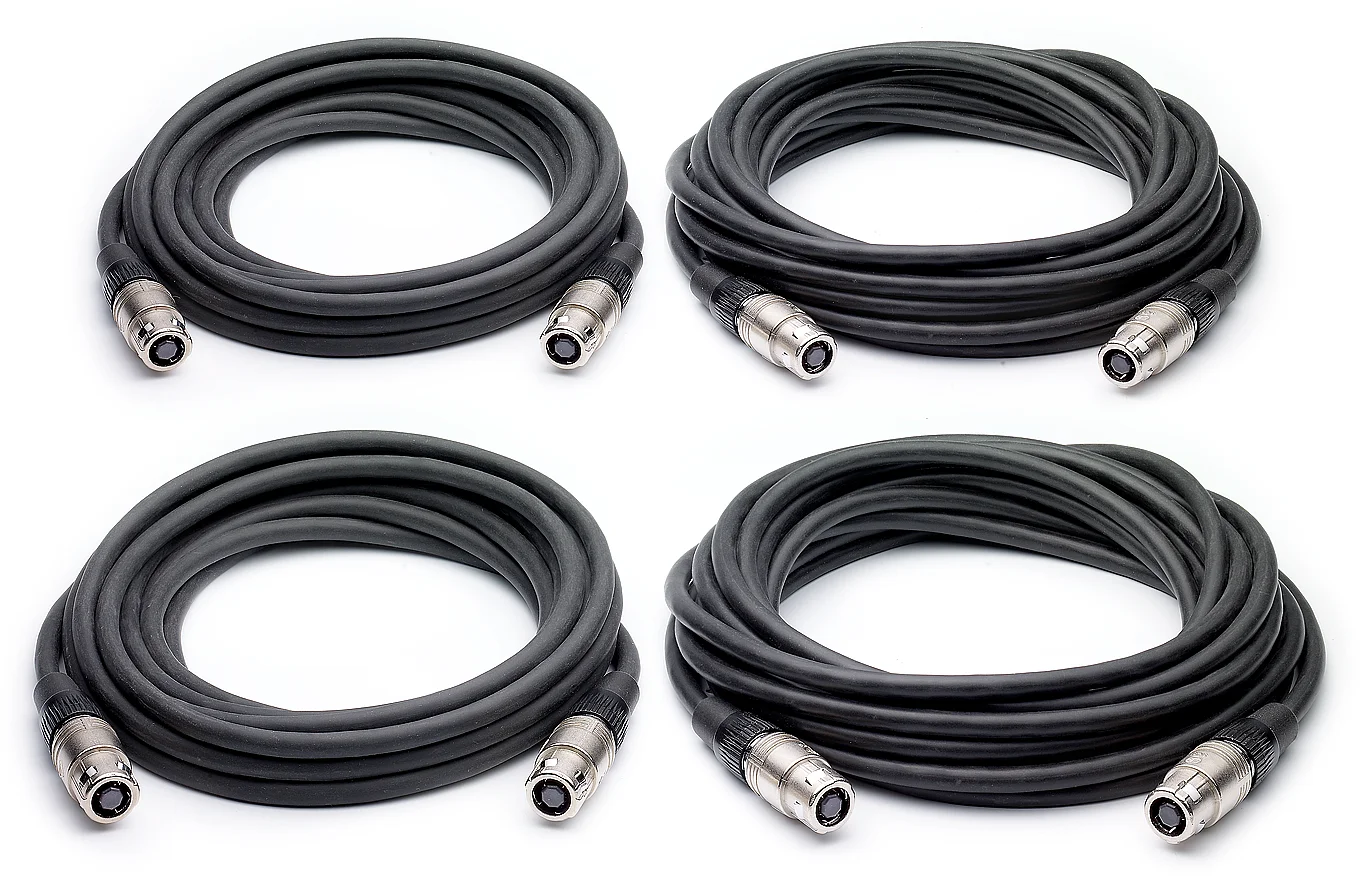

- Kabelsatz CCD1 690 401 0121 690 401 012
- Kabelsatz zur Stromversorgung und Datenübertragung der Messwertaufnehmer
Lieferumfang:
- 4 x Verbindungskabel

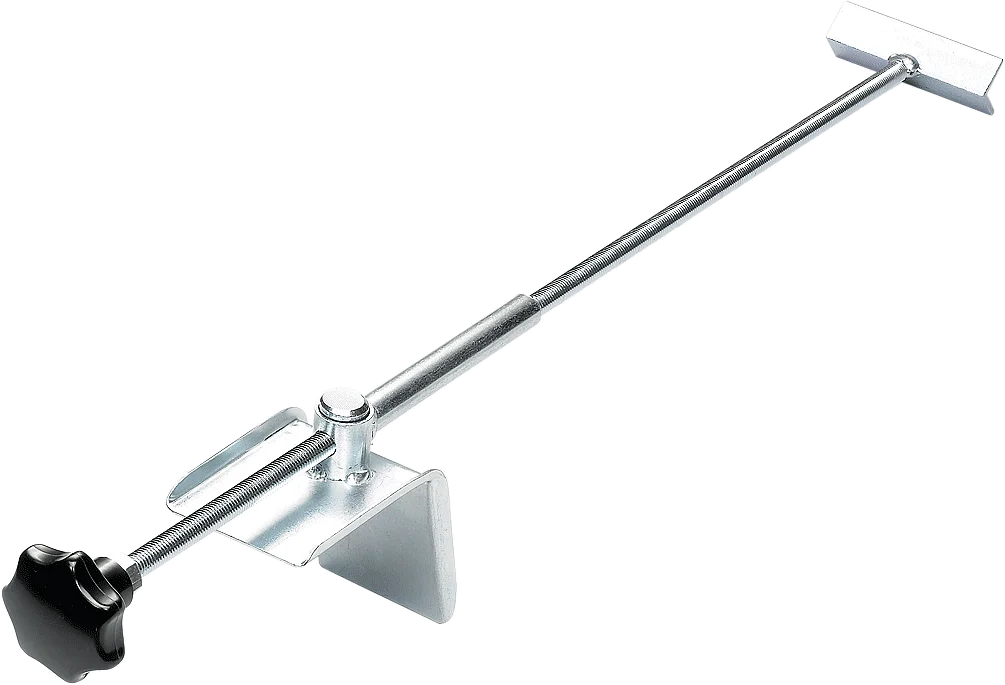

- Bremsspanner 1 690 401 0061 690 401 006

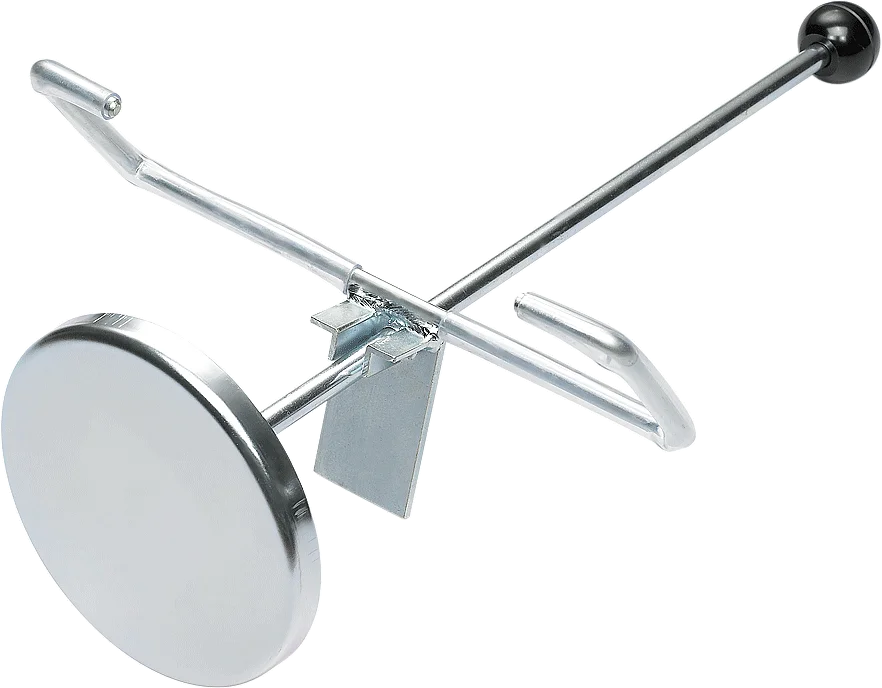

- Lenkradfeststeller 1 690 401 0071 690 401 007
