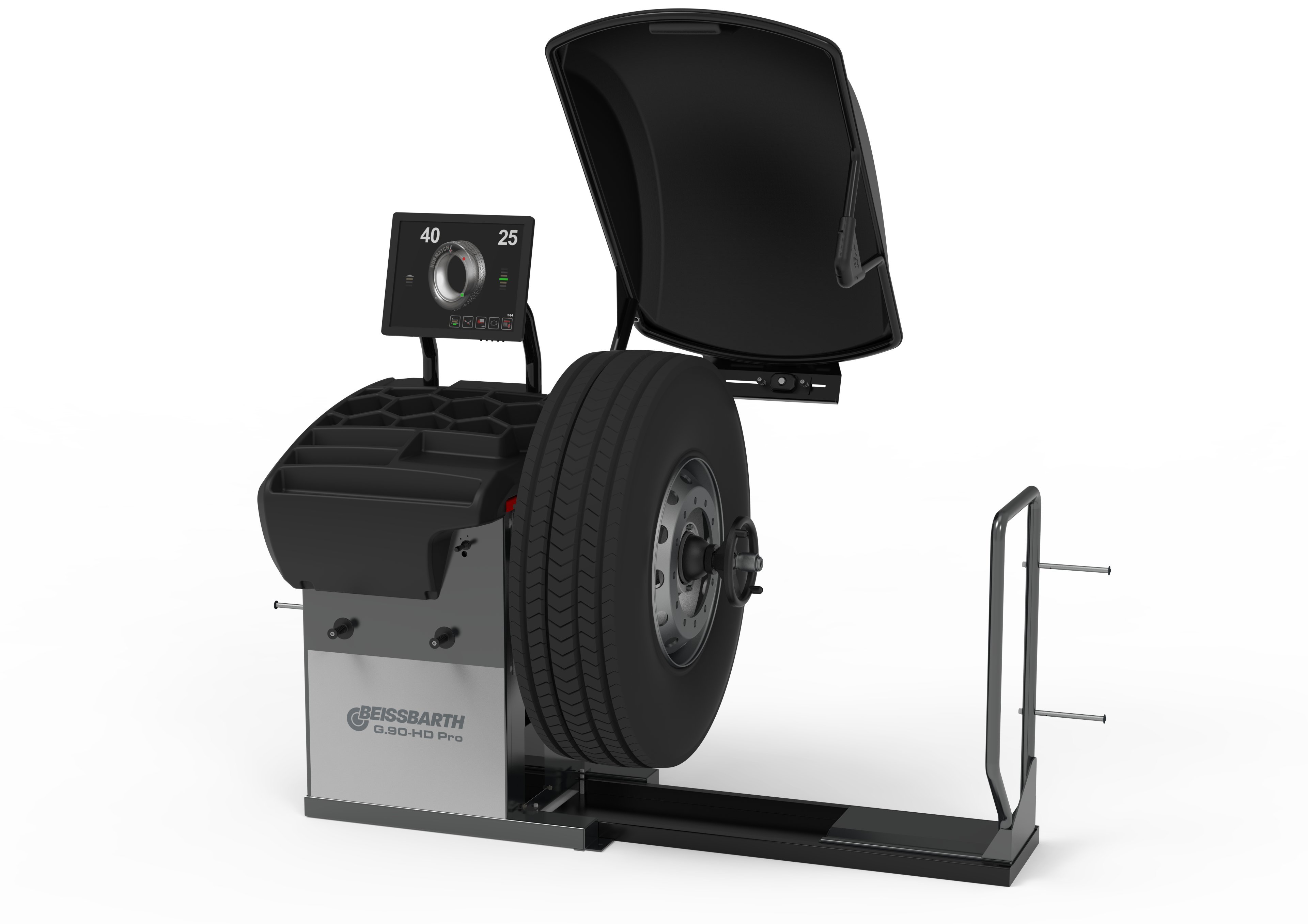

Radwuchtmaschine G.90 HD Pro | Diagnose

LKW Radwuchtmaschine mit Diagnosefunktion | mechanische Aufspannung | Automatischer Messarm | 19" Touchscreen | Linienlaser innen | Radschutzbogen mit Sonar für Stahl- und Alufelgen | Höhenverstellbarer Flansch | Höhenschlagsonar | Hubmatching

Artikelnummer: 1 692 501 006

Diagnose Radwuchtmaschine für Bus und LKW mit höhenverstellbarem Flansch
Höhenverstellbarer Flansch:

  • Kinderleichtes Aufspannen mit Rad am Boden statt schwebend unter Spannung
  • Kein separater Radlift notwendig
  • Schlitten mit nur 59mm Aufbauhöhe ermöglicht ein seitliches Verschieben mit minimaler Kraftaufbringung

Messen und Wuchten:

  • LKW Räder wuchten in 8s
  • Stoppen des Rades in exakter Korrekturposition über elektromagnetische Bremse
  • LED für mehr Sicht beim Platzieren der Gewicht
  • Linienlaser innen zur genauen Positionierung der Gewichte
  • Split-Programm zum Aufteilen und versteckten Anbringen von Gewichten hinter den Speichen

Erkennung der Raddaten

  • Automatischer Messarm zur Messung von Abstand und Durchmesser und Platzierung von Gewichten
  • Erweiterter Messarm bis 32" Felgendurchmesser
  • Automatische Auswahl von Schlag- und Klebegewichte Programm
  • Höchste Messgenauigkeit ±0,5g

Radschutzbogen mit integriertem Sonar

  • Automatische Erkennung der Felgenbreite bei Stahl- und Alufelgen
  • Ohne manuelle Eingabe mit Messlehre
  • Wuchtprogramm startet automatisch mit Schließen des Radschutzbogens

19"" Touchscreen Monitor

  • Graphische Darstellung aller Vorgänge
  • Vereinfacht das korrekte Wuchten mit geführten Abläufen
  • Auch mit Handschuhen bedienbar

Schnelles Aufspannen

  • Mechanisches Aufspannen mit Schnellspannmutter
  • Stabiler 40mm Schaft
  • Radgewichte bis 200kg

Pro Version mit Diagnosefunktion

  • Automatische Höhenschlagsmessung bei jedem Wuchtvorgang
  • Hubmatch: eliminiert Vibrationen durch Verdrehen des Reifens auf der Felge
  • Beseitigt selbst die feinsten Vibrationen, ganz ohne teure Lastrolle

Lieferumfang:

  • Schnellspannring
  • Spannhülse
  • Distanzstück
  • 300g Gegengewicht
  • Gewichtezange
  • Messlehre
Raddurchmesser max.54.3" | 1380mm
Gewicht210 kg
Wellendurchmesser40 mm
Messdrehzahl130 U/min
Messzeit8s Car / 20s Truck
Display19" Industrial Touchscreen
Felgenbreite max.20 "
Felgendurchmesser max.30 "
Radgewicht max.200 kg
Länge2300 mm
Höhe2195 mm
Elektrischer Anschluss230 V | 50 - 60 Hz | 1 ph
Breite1760 mm
Motorleistung1,1 kW
Felgendurchmesser min.10 "
Auswuchtgenauigkeit +/-1 g
Verpackungslänge1800 mm
Verpackungsbreite1130 mm
Verpackungshöhe1827 mm
Felgenbreite min.1,5 "
Auswuchtgenauigkeit Lkw +/-10 g
Raddatenerfassungsemi-automatisch
Stapelbarkeit1 Stück
Anzahl pro 20-Fuß-Container4 Stück
Anzahl pro 40-Fuß-Container9 Stück
Konus-Spannkit Lkw | Ø 202 / 221 / 281 mm1 692 502 025
Zentrierkit 4-Arm und 5-Arm Zentrierkit | für Lkw1 692 502 026
Konus-Kit Pkw | Ø 45 - 194 mm1 692 502 027
Distanzscheibe | in Kombination mit LLKW Konus 16925020471 692 502 031
Konus | für Lkw | 7,9" / 201 - 8,7" / 221 mm1 692 502 032
Konus | für Lkw | 11" / 281 mm1 692 502 033
Spezialkonus | für Lkw | für Mittenloch 8,5" / 215,9 mm1 692 502 034
Universal 3-4-5-6-Loch Adapter | Ø 95-219mm1 692 502 037
3-Arm-Stern SR3 | für LLkw | Ø 161 / 170 / 184,15 / 205 / 222,25 / 245 mm1 692 502 038
Zentrierhülse Ø 142 mm | für 3-Arm-Stern SR31 692 502 039
Zentrierhülse Ø 161 mm | für 3-Arm-Stern SR31 692 502 040
Zentrierhülse Ø 130 mm | für 3-Arm-Stern SR31 692 502 041
  • Broschüre

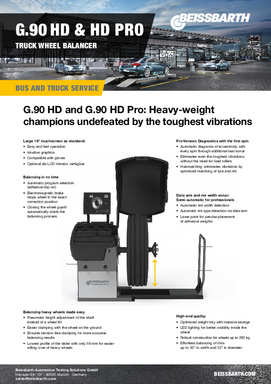

TSE G.90 HD & G.90 HDPro brochure

TSE G.90 HD & G.90 HDPro brochure

Datum
06.10.2023
Typ
pdf

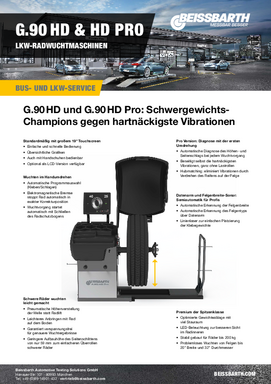

G90 HD Wuchtmaschine Broschüre

G90 HD Wuchtmaschine Broschüre

Datum
20.09.2023
Typ
pdf

Produktinformationsblatt
