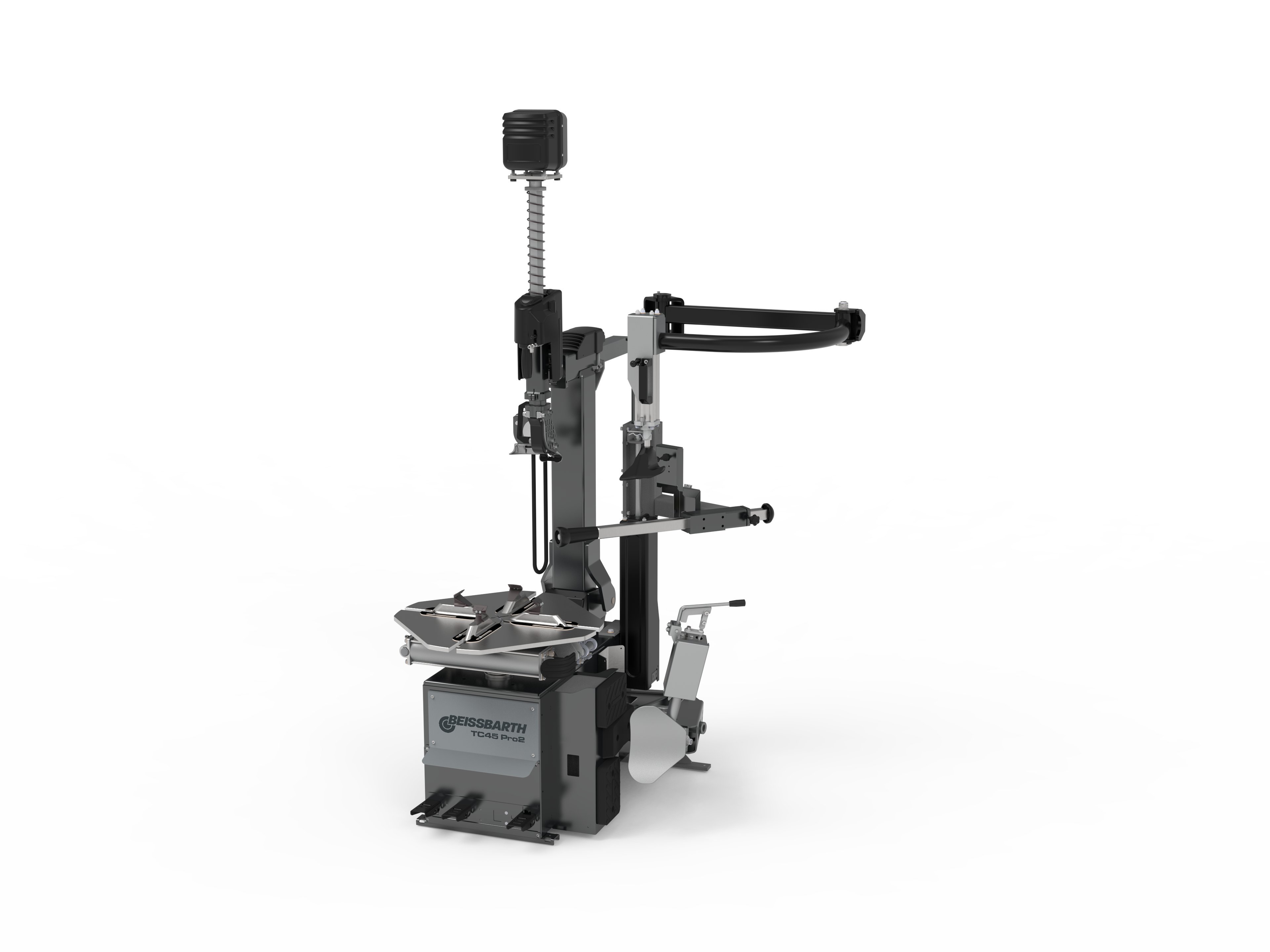

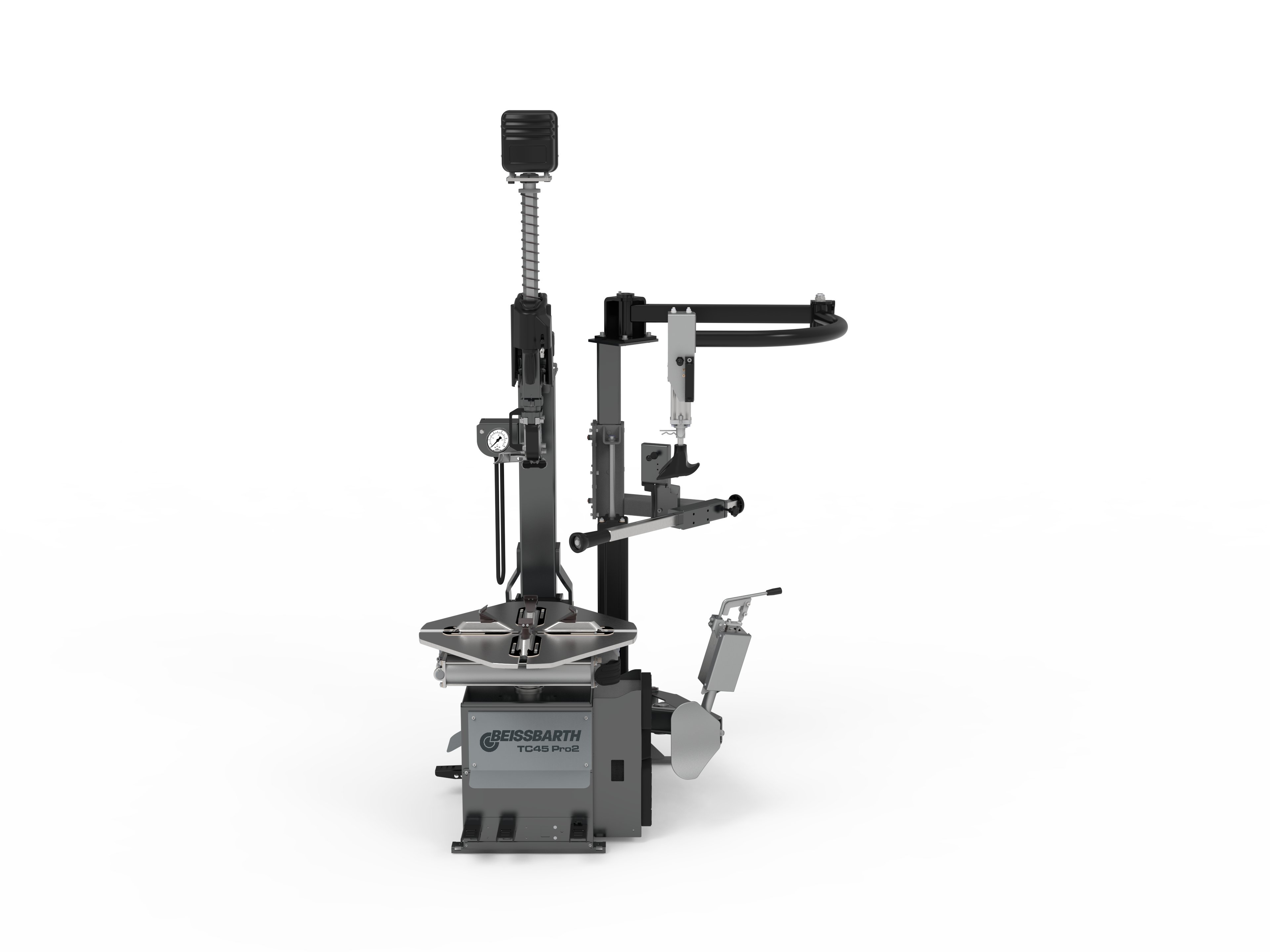

TC47L Pro2 | WDK

Hebelloses Reifenmontiergerät mit Spannteller | 10-27" Arbeitsbereich | 17" Premium Abdrückschaufel | Befüllung über Pedal | TCX.PRO2 Assistenzsäule | WDK | 230V

Artikelnummer: 1 692 401 005

Quadratischer Spannteller mit automatischen Spannklauen

  • Spannbereich von 10-27"
  • Doppelte 80-mm-Zylinder für maximale Spannkraft
  • Stufenlos einstellbare Geschwindigkeit von 0 bis 16 U/min

Hebellose Demontagegruppe

  • Kein Montiereisen erforderlich
  • Geringere Beanspruchung des Reifens
  • Sichere Demontage von schwierigen Reifen
  • Gesichert mit federbelastetem 41-mm-Sechskantarm

Robuste Montagesäule und -kopf

  • Einfaches Kippen über Pedal
  • Schnelle vertikale und horizontale Bewegung des Montierarms
  • Pneumatische Verriegelung

Leistungsstarker seitlicher Schaufelabdrücker

  • Betätigung über Hebel statt Pedal
  • Ergonomische Steuerung ohne Ausfallschritt
  • Schnelles und effektives Lösen des Wulstes
  • Bis zu 17" Reifenbreite
  • Dreifach verstellbare Schaufel
  • Rutschhemmende Gummiauflage schützt Reifen und Felge

Volle Kontrolle mit drei Pedalen

  • Pedalsteuerung für Drehung, Säulenneigung und Spannklauen
  • Abnehmbare Pedaleinheit für einfachere Wartung
  • Sicherheitsbügel für das Rotationspedal
  • Seitliches Pedal für Reifenbefüllung

Hohe Steifigkeit durch Konstruktion

  • Pedale aus Metall statt Plastik oder Gummi
  • Leistungsstarker 60x60mm Horizontalarm
  • Frontabdeckung aus Metall
  • Verstärkte Montagesäule

TCX.PRO2: Kompakte Premium Assistenzsäule, perfekt für harte UHP, Runflat sowie große Reifen

  • Premium-Wulstniederhalterolle, um den Wulst ins Tiefbett zu drücken
  • Pneumatischer Premium Hilfsarm um den Wulst während der Rotation im Tiefbett zu halten
  • Unabhängige Höhenverstellung beider Werkzeuge für mehr Flexibilität und Kontrolle

WDK-ZertifiziertSichere Montage und Demontage von UHP- und Runflat-Reifen

Upgrade-Optionen:

  • Seitenlift
  • Befülleinheit für schlauchlose Reifen
  • Rollenbrett

Lieferumfang:

  • 5x Schutz hebelloser Montagekopf vorne
  • 2x Schutz hebelloser Montagekopf hinten
  • 4x Schutz für Spannklauen
  • WDK Felgenklemme RFT/UHP
  • WDK Felgenschutz
  • Schutz für Abdrückschaufel
  • Pinsel
  • Kunststoffhebel
  • 230V Stecker

Hinweis: Das Gerät wird komplett montiert geliefert.

Raddurchmesser max.46" | 1170mm
Abdrückkraft2800 N
Betriebsdruck8 - 12 bar
Radbreite max.17" | 423mm
Länge1450 mm
Höhe2300 mm
Breite1030 mm
Elektroanschluss230V | 1Ph | 50-60Hz
Motorleistung1,5 kW
Spannbereich max.27 "
Drehmoment max.1200 Nm
Platzbedarf Breite1450 mm
Platzbedarf Länge1850 mm
Drehgeschwindigkeit0 - 16 U/min
Verpackungslänge1260 mm
Verpackungsbreite1260 mm
Verpackungshöhe2100 mm
Spannbereich min.10 "
Anzahl Montagegeschwindigkeitenstufenlos
Spannvorrichtungs-AusführungSpannteller
Spannbereich innen min.12 "
Spannbereich innen max.27 "
Spannbereich außen min.10 "
Spannbereich außen max.24 "
Montagekopf-AusführungOhne Montiereisen
Montagearm-AusführungVerschiebbar
Montagesäule-Ausführungkippbar
Abdrückkraft am Zylinder25000N @ 10bar
Abdrückkraft an der Schaufel13000N @ 10bar
ReifenbefüllungFußbedienung
Spanntellerhöhe670 mm
Betätigung AbdrückschaufelHandbedienung
Anzahl pro 20-Fuß-Container4 Stück
Anzahl pro 40-Fuß-Container9 Stück
Ablagefach | für TC22, TC45 und TC47L1 692 402 014
Rollenbett | für TC22, TC45 und TC47L1 692 402 036
Schnellbefüllsystem | für TC45 und TC47L1 692 402 029
Schutz hebelloser Montagekopf vorne | 10 Stk. 1 692 402 001
Schutz hebelloser Montagekopf hinten | 10 Stk. 1 692 402 002
Schutz Spannklauen | 4 Stk. | für TC22, TC45 und TC47L1 692 402 021
BeadLock Pro | mit Verlängerung 1 692 402 003
WIKA Füllpistole mit Manometer 1 692 402 028
Wulstklemme 1 692 402 031
Felgenschutz 1 692 402 027
  • Broschüre

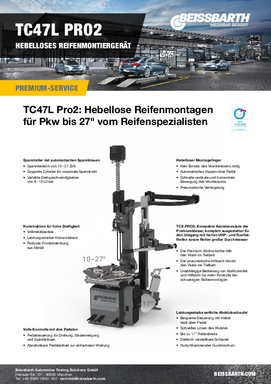

TC47L Pro2 Broschüre
