Q.Lign T.41 | mit MultiFit Radhaltern

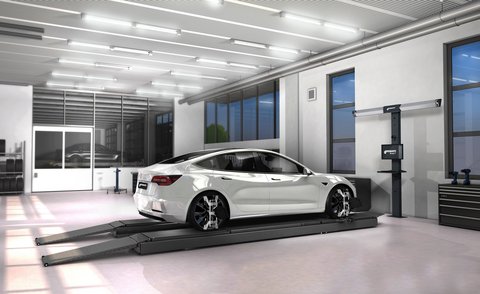

Q.Lign T.41 mit Tragsäule für die Montage am Boden, Drehuntersätzen und MultiFit Radhaltern. Bedienung über 27" Monitor. Perfekt für freie Werkstätten und Reifenketten.

Artikelnummer: 1 690 800 001

Ultimative Produktivität - Fahrzeug für Fahrzeug

Die T-Serie baut auf der bestehenden Q.Lign Plattform auf und richtet den Fokus voll und ganz auf die Achsvermessung. Mit Q.Lign T.41 setzen Werkstätten die Messlatte noch höher und können so ihr gesamtes Servicepotential ausschöpfen.

Messen auf höchstem Niveau

  • Kamerabalken misst permanent aus 2,8 Metern Höhe
  • Kein Motor, keine Seilwinde, kein Verschleiß
  • Kein Hoch, kein Runter, keine Verletzungen oder Beschädigungen
  • Kein Verfahren, egal ob kurze oder lange Radstände

Alles perfekt im Blick

  • Vier Räder, vier Kameras
  • Eigene Kamera für die Hinterachse für genauere Spurwerte an der Vorderachse
  • Innerhalb 1,8 bis 3,3 Metern zur Vorderachse frei positionierbar
  • Jederzeit Messen und Einstellen von 0 bis 2 Meter Bühnenhöhe

Arbeite schlauer, nicht härter

  • Messen mit jeder Tafel an allen Radpositionen reduziert Rüstzeiten und Aufspannfehler
  • Active MEMS Technology für kompromisslose Genauigkeit
  • Lenkeinschlag ohne Hocker oder Leiter ganz bequem auf Bodenniveau
  • Remote Zugriff auf Protokolle von überall in der Werkstatt

Das erste web-basierte Achsmessgerät der Welt:

  • Ersetzt den kompletten Fahrwagen mit PC und schafft mehr Raum
  • Bis zu 95% weniger Stromverbrauch als PC-basierte Systeme
  • Anzeige der Software auf jedem TV, PC, Laptop, Tablet oder Smartphone
  • Intuitive Software, optimierte Abläufe, mehr Produktivität
  • Einfache Integration von Q.Lign ins Werkstattnetz

Q.Grip: die letzte Stufe vor Touchless

  • Q.Grip Radhalter für sekundenschnelle Anbringung, ohne Felgenkontakt
  • 5x schneller alls herkömmliche Halter
  • Kein Abnehmen von Radkappen
  • Kein Verkratzen von Felgen
  • Von 21" auf 33" Raddurchmesser in unter einer Skunde, ganz ohne kurbeln

Platzbedarf

  • Mindestens 2800mm Höhe
  • Mindestens Lichte Weite von 2800mm bei Vier-Säulen-Hebebühnen

Lieferumfang:

  • Messbalken mit 4 Kameras
  • Standsäule mit Ablage
  • Q.Lign Display Modul
  • 4x Messtafeln mit AutoID
  • 27" Monitor, Tastatur, Maus
  • Bremsspanner und Lenkradfeststeller
  • Drehuntersatz vorn mit Füllstücken
  • MultiFit Radhalter (13"-22", optional bis 27")
  • Halterung für MultiFit Radhalter
Gewicht119 kg
Verpackungseinheit1 Stück
Elektrischer Anschluss90-264V | 1Ph | 47-63Hz
Einzelspur Vorder-/HinterachseJa
GesamtspurJa
SpurdifferenzwinkelJa
Sturz VA/HAJa
NachlaufJa
SpreizungJa
RadversatzJa
FahrachswinkelJa
Anzahl Sensoren4 Stück
Datenübertragungsartkabellos
Messsystem3D mit Messbalken (fixiert)
Spannbereich max.22 "
Displaygröße10 "
Leistungsaufnahme65 W
Aufstellbreite2595 mm
Radstand1750 - 4600 mm
RundlaufkorrekturJa
Einzelspur VorderachseJa
Einzelspur HinterachseJa
Sturz VorderachseJa
Sturz HinterachseJa
Radversatz VorderachseJa
Radversatz HinterachseJa
SymmetrieachseJa
Eingeschlossener WinkelJa
Fahrzeugdaten mit HöhenstandswertenJa
Fahrzeugabmessungen liveJa
Aufstellhöhe2745 mm
Verpackungslänge2950 mm
Verpackungsbreite820 mm
Verpackungshöhe540 mm
Bruttogewicht170 kg
Ursprungsland, zollrechtlichDE
Spannbereich min.13 "
Anzahl Sprachen (Software)30
Abstand Kamera - Mitte Drehuntersatz1800 - 3300 mm
Lichte Weite vordere Bühnensäulen min.2800 mm
Fahrzeugdaten Update Q.Lign | Key Card 3651 690 002 019
Magnethalter für Radmuttern | 100mm1 690 701 521
Magnethalter für Radmuttern | 75mm1 690 701 508
Selbstzentrierender Schnellspannhalter für Tesla1 690 380 161
Selbstzentrierender Schnellspannhalter für Porsche1 690 380 010
Selbstzentrierender Schnellspannhalter für Porsche1 690 301 003
Zentralspanner Porsche Carrera GT1 690 301 002
Zentralspanner Porsche 911 GT3 und Turbo1 690 380 002
Selbstzentrierender Schnellspannhalter für Ferrari1 690 381 299
Selbstzentrierender Schnellspannhalter | für Lamborghini8 900 380 016
Multi-Fit Spannhalter mit Standardklauen | 13 - 22" | 4 Stk.1 690 311 112
Adapter-Satz Q.Grip | für Q.Lign | 4-tlg.1 690 101 010
ProClamp Spannhalter | 12 - 23" | 1 Stk.1 690 100 001
Schnellspanneinheit Mercedes-Benz | OEM1 690 801 002
Schnellspanneinheit BMW | OEM1 690 801 001
Verlängerungs-Set für Multi-Fit Spannhalter | 23 - 28"1 690 311 113
Mechanischer Alu-Drehuntersatz Standard1 690 501 001
Mechanischer Alu-Drehuntersatz Präzision1 690 401 028
Elektronischer Alu-Drehuntersatz ohne Verbindungsleitung | Standard1 690 401 011
Elektronischer Alu-Drehuntersatz ohne Verbindungsleitung | Präzision1 690 401 013
Füllstück für Alu-Drehuntersatz1 690 702 082
Füllstück für Alu-Drehuntersatz Präzision1 690 102 041
Ablagefach | Q.Lign T-Series1 690 802 049
