- Sistema guide di scorrimento livellabile per montaggio sopra e sotto pavimento
- Soddisfa i più recenti requisiti relativamente alla postazione di misurazione: soddisfa i requisiti dei produttori di veicoli e quelli della direttiva sul controllo dei fari durante la revisione
- Insieme al carrello dell'apparecchio di puntamento dei fari, è possibile compensare differenze di altezza fino a 30 mm
- Lunga durata
- Lavorazione robusta e di alta qualità
- Ruote in acciaio realizzate con precisione: per misurazioni e regolazioni precise è sufficiente un solo allineamento al veicolo (risparmio di tempo)
- Le ruote in acciaio sono comprese nella fornitura
- Ampliabile come optional a 4,5 m (v. accessori estesi)

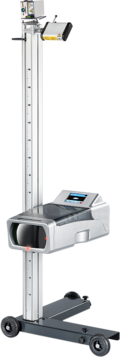

Sistema di prova fari MLD 815 con omologazione Ford
- Sistema di prova fari omologato per officine Ford
- Allineamento al piano mediano longitudinale del veicolo secondo i requisiti del produttore Ford: con modulo laser e pendolo di allineamento posteriore
- Comprensivo della versione software sviluppata per il sistema abbagliante antiabbagliamento (ILS/GFHB) montato nei modelli Ford
Kit di allineamento al piano mediano longitudinale (requisito Ford)
- Compreso nella fornitura
- Allineamento di precisione al piano mediano longitudinale del veicolo: con modulo laser e pendolo di allineamento sulla parte posteriore del veicolo
- Sviluppato per i veicoli Ford con luce abbagliante antiabbagliamento, utilizzabile per i veicoli di tutti i produttori per una maggiore precisione
- Fissaggio alla parte posteriore del veicolo tramite magneti o ventose
- Calibrazione di precisione per l'esatto posizionamento in base al centro del veicolo
- Laser verticale verde di qualità, ben visibile
- Classe laser bassa - 1M
Nota: il sistema di guide è necessario per utilizzare questa soluzione di allineamento (requisito Ford)
Prova fari digitale con MLD 815 Ford: intelligente, veloce e precisa
- Laser a croce e di allineamento per un posizionamento preciso
- Per tutte le fonti di luce (Xenon, Bi-Xenon, LED, Bi-LED, alogena) e sistemi abbaglianti antiabbagliamento (Dynamic Light Assist - DLA, Matrix, ILS - Ford)
- Tutti i tipi di veicoli (autovetture, camion e motocicli)
- Tutti i tipi di fari (fari principali, antinebbia e aggiuntivi)
- Telecamera CMOS per l'elaborazione digitale dell'immagine in tempo reale
- stampante integrata
- Risultati di misurazione in tempo reale
- Confronto dei valori di misurazione con i valori limite e valutazione univoca rosso-verde
- Definizione esatta del limite chiaro-scuro senza il fastidioso bordo blu
- Monitor LCD a colori digitale (5,7") con 262.000 colori
- Funzione touchscreen (comando anche con guanti)
- Guida utente semplice e intuitiva
- Segnali visivi e acustici per l'assistenza durante la procedura di misurazione
- Menu in 7 lingue
- Pannello comandi per diversi settori d'impiego regolabile di 180° (ad es. durante la revisione per il controllo o in officina per l'impostazione)
- Indipendente grazie al funzionamento a batteria
- Altezza di misurazione (punto centrale ottico): 24 - 145 cm
- Valori di misurazione: scostamento orizzontale e verticale (angolo di passo), intensità, angolo di rollio, angolo di imbardata
- Precisione digitale: +/- 1 cm su 10 metri di percorso di misurazione
Regolazione affidabile di fari con luce abbagliante antiabbagliamento (ILS Ford, Dynamic Light Assist - DLA, Matrix Beam ecc.)
MLD 815 Ford assiste l'utente in caso di fari intelligenti:
- Impostazione meccanica del limite chiaro-scuro verticale (ad es. DLA, ILS)
- Lettura della posizione del limite chiaro-scuro verticale tramite il software di MLD 815 - con precisione in minuti angolari (ad es. con Matrix Beam)
Nota: per la regolazione della luce abbagliante antiabbagliamento è necessario anche un apparecchio diagnostico OBD
Risultati del controllo via Bluetooth®: per una panoramica rapida sul PC
- Opzionale: visualizzazione sul PC dell'officina
- Rappresentazione del limite chiaro-scuro sul monitor del PC o su schermo TFT
- Trasferimento dati via Bluetooth® al PC
- L'interfaccia di comando consente un uso intuitivo
- Funzione banca dati
- Stampa e archiviazione
- Adattamento dello schema colore da parte dell'utente per chiaro/scuro, a seconda dei rapporti di luce
- Connettività officina-rete: supporta la rete officina Bosch Connected Repair, compatibilità garantita con la rete ASA
Certificazioni: CE, EMC, FCC, FDA
| Temperatura di esercizio | 5 - 45 °C |
|---|---|
| Collegamento elettrico | 100 - 240 V | 50 - 60 Hz |
| Tensione batteria (CC) | 12 V |
| Altezza del punto centrale ottico dall'altezza dal suolo | 250 - 1500 mm |
| Orientamento in alto e in basso | 600 - -600 mm |
| Intensità luminosa | 0 - 150000 cd |
| Intensità illuminazione | (1m) 0 - 150000 / (25m) 0 - 240 lx |
| Temperatura di stoccaggio | -25 - 45 °C |
| Modello | - Digital |
| Lunghezza dell'imballaggio | 650 mm |
| Larghezza dell'imballaggio | 1790 mm |
| Altezza dell'imballaggio | 700 mm |
| Peso lordo | 40 kg |
| Campo di misura fari anabbagliante destra/sinistra | 1000 - -1000 mm |
| Campo di misura luce abbagliante destra/sinistra | 1000 - -1000 mm |
| Umidità relativa dell'aria per lo stoccaggio | 20 - 80 % |
| Umidità relativa dell'aria dell'applicazione | 30 - 60 % |
| Potenza fascio del laser di allineamento | 5 mW |
| 3 - 5 V (DC) | |
| Proiezione del laser di allineamento | 130° x 0,4 mrad |
| Diodo laser del laser di allineamento | 635 nm |
| Proiezione del laser a croce | 90° x 0,4 mrad |
| Diodo laser del laser a croce | 635 nm |
| Potenza fascio del laser a croce | 5 mW |
| Tensione di funzionamento del laser a croce | 3 - 5 V (DC) |
| Proiezione del laser di allineamento verticale | (P-Assist S5) 130° x 0,4 mrad |
| Diodo laser del laser di allineamento verticale | (P-Assist S5) 520 +/- 5 nm |
| Potenza fascio del laser di allineamento verticale | (P-Assist S5) 10 mW |
| Tensione di funzionamento del laser di allineamento verticale | (P-Assist S5) 4,5 - 6 V (DC) |
| Temperatura di esercizio | 5 - 45 °C |
|---|---|
| Collegamento elettrico | 100 - 240 V | 50 - 60 Hz |
| Tensione batteria (CC) | 12 V |
| Altezza del punto centrale ottico dall'altezza dal suolo | 250 - 1500 mm |
| Orientamento in alto e in basso | 600 - -600 mm |
| Intensità luminosa | 0 - 150000 cd |
| Intensità illuminazione | (1m) 0 - 150000 / (25m) 0 - 240 lx |
| Temperatura di stoccaggio | -25 - 45 °C |
| Modello | - Digital |
| Lunghezza dell'imballaggio | 650 mm |
| Larghezza dell'imballaggio | 1790 mm |
| Altezza dell'imballaggio | 700 mm |
| Peso lordo | 40 kg |
| Campo di misura fari anabbagliante destra/sinistra | 1000 - -1000 mm |
| Campo di misura luce abbagliante destra/sinistra | 1000 - -1000 mm |
| Umidità relativa dell'aria per lo stoccaggio | 20 - 80 % |
|---|---|
| Umidità relativa dell'aria dell'applicazione | 30 - 60 % |
| Potenza fascio del laser di allineamento | 5 mW |
| 3 - 5 V (DC) | |
| Proiezione del laser di allineamento | 130° x 0,4 mrad |
| Diodo laser del laser di allineamento | 635 nm |
| Proiezione del laser a croce | 90° x 0,4 mrad |
| Diodo laser del laser a croce | 635 nm |
| Potenza fascio del laser a croce | 5 mW |
| Tensione di funzionamento del laser a croce | 3 - 5 V (DC) |
| Proiezione del laser di allineamento verticale | (P-Assist S5) 130° x 0,4 mrad |
| Diodo laser del laser di allineamento verticale | (P-Assist S5) 520 +/- 5 nm |
| Potenza fascio del laser di allineamento verticale | (P-Assist S5) 10 mW |
| Tensione di funzionamento del laser di allineamento verticale | (P-Assist S5) 4,5 - 6 V (DC) |
- Set guide di scorrimento 3 m16921050801692105080
- Set di prolunga per guide di scorrimento 1,5 m16921051121692105112
Set di prolunga per il set di base di guide di scorrimento (3 m)
- Sensore di livello altezza | MLD 6xx e 8xx 16921050661692105066
- Rilevamento automatico dell'altezza di montaggio dei fari
- Visualizzazione automatica dell'altezza di montaggio dei fari nel display dell'apparecchio
- L'altezza è registrata nel protocollo a stampa o, in via opzionale, tramite il software PC
Nota: solo per MLD 6xx e 8xx
- Cuffia di protezione per strumenti di regolazione fari16921050791692105079
- Parapolvere
- Protezione contro l'irraggiamento solare diretto
- Software PC Icperform - Headlight16921051451692105145
- Rappresentazione del limite chiaro-scuro sul monitor del PC o su schermo TFT
- Trasferimento dati via Bluetooth® al PC
- L'interfaccia di comando consente un uso intuitivo
- Funzione banca dati
- Stampa e archiviazione
- Adattamento dello schema colore da parte dell'utente per chiaro/scuro, a seconda dei rapporti di luce
- Connettività officina-rete: supporta la rete officina Bosch Connected Repair, compatibilità garantita con la rete ASA
- Aggiornamento Matrix 2 | per MLD 81516921052691692105269
- Attivazione dell'impostazione fari Matrix 2
- Ford Matrix | per MLD 81516921052881692105288
Attivazione per la regolazione di fari Ford Matrix su dispositivi MLD 815.
- Funzione di Skoda | per MLD 81516921052891692105289
Attivazione per la regolazione di fari Skoda Matrix e Kink (L-Shape) su dispositivi MLD 815.
