Pluggable drive-over plate for roller set with 1000 mm (2 pices)

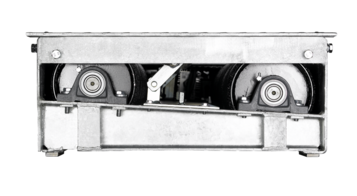

QB.4 - the new benchmark in brake testing
Real-time control via smartphone or tablet
- Ready for mobile Android devices by default
- No cabinets, PCs, or license costs required
- Optional classic display by choice: analog, digital, or TV
No compromise on quality
- Standard motor brake
- Frame and base unit hot galvanized
- Long-lasting spike rollers for high grip and low tire consumption
- Reinforced bearings and high-quality 5.0 kW motors
Next-level power box
- All electronic components safely placed outside roller set
- Flexible display options, no Windows PC needed
- RJ45 Ethernet with ASA Livestream v1.2 interface as standard
Brake testing made easy
- Automatic testing procedure
- No need for remote control
- Automatic detection for all-wheel drive
- Program for electronic parking brakes
- Optional upgrade with 4-point axle weight scales
- Fits in all common foundations
Included as standard. Where others charge extra:
- Motor brake: Increases motor lifespan, simplifies driving axle out of the brake tester
- Galvanized critical components: Protects against corrosion, increases service life
- All-wheel drive detection: Ideally equipped for all-wheel drive and electric vehicles
- Spike rollers
- App use: Replaces complete analog display and PC
Scope of delivery:
- Brake tester with 1000mm spike rollers
- QB.4 control cabinet with ASA Livestream v1.2
- Android app
| Dimensioni dello Scavo con Sollevamento Rulli (Lungh. x Largh. x Prof.) | 2980 x 670 x 380 mm |
|---|---|
| Dimensioni dello Scavo (Lungh. x Largh. x Prof.) | 2980 x 670 x 280 mm |
| Collegamento elettrico | 3 x 400 V | 50 - 60 Hz |
| Lunghezza dell'imballaggio | 3000 mm |
| Larghezza dell'imballaggio | 860 mm |
| Dimensione max. ruota | 1000 mm |
| Sistema di misura | DMS |
| Lunghezza rulli | 1000 mm |
| Elevazione rulli | 25 mm |
| Diametro rulli | 205 mm |
| Carreggiata minima del veicolo | 800 mm |
| Carreggiata massima del veicolo | 2800 mm |
| Dimensione min. ruota | 320 mm |
| Interasse rulli | 381 mm |
| Max. carico assiale verificabile | 4 t |
| Velocità nominale di prova | 5 km/h |
| Max. carico carrabile | 4 t |
| Dislivello tra bordo superiore rullo anteriore e pavimento officina | -10 mm |
| Potenza del motore | 2 x 5,0 kW |
| Lunghezza del cavo di alimentazione | 15 m |
| Streaming live ASA | ja Serienmäßig |
| Dimensioni dello Scavo con Sollevamento Rulli (Lungh. x Largh. x Prof.) | 2980 x 670 x 380 mm |
|---|---|
| Dimensioni dello Scavo (Lungh. x Largh. x Prof.) | 2980 x 670 x 280 mm |
| Collegamento elettrico | 3 x 400 V | 50 - 60 Hz |
| Lunghezza dell'imballaggio | 3000 mm |
| Larghezza dell'imballaggio | 860 mm |
| Dimensione max. ruota | 1000 mm |
| Sistema di misura | DMS |
| Lunghezza rulli | 1000 mm |
| Elevazione rulli | 25 mm |
| Diametro rulli | 205 mm |
| Carreggiata minima del veicolo | 800 mm |
| Carreggiata massima del veicolo | 2800 mm |
|---|---|
| Dimensione min. ruota | 320 mm |
| Interasse rulli | 381 mm |
| Max. carico assiale verificabile | 4 t |
| Velocità nominale di prova | 5 km/h |
| Max. carico carrabile | 4 t |
| Dislivello tra bordo superiore rullo anteriore e pavimento officina | -10 mm |
| Potenza del motore | 2 x 5,0 kW |
| Lunghezza del cavo di alimentazione | 15 m |
| Streaming live ASA | ja Serienmäßig |
-
Drive-over plate pluggable | 1000 mm 1691602112 1691602112
-
Edge protection for car brake tester | 1000 mm 1691602151 1691602151
Edge protection for single brake tester with 1000 mm roller length
-
Axle load scale 4 sensors 1691601606 1691601606
4 sensors used to determine vehicle axle load
-
Steel stripy for weights 1691601009 1691601009
This solid support is used to adjust the screws of the axle load weighting sensors
-
Smooth start 400V 1691601437 1691601437
Per un avviamento più dolce del banco prova freni. Per banchi prova freni per auto delle serie BD4xxx e QB.4 con quadro elettrico a 400V.
-
Tablet per Q.Lign | Android | 10.1" 1693770644 1693770644
Incl. cuffia di protezione
-
Kit di Cablaggio | QB.4 | 400V | 30m 1691401108 1691401108
Cablaggio da 30m per il collegamento tra il banco prova freni a rulli e il quadro di comando.
-
Cavo di Collegamento Per Display Digitale e Analogico | QB.4 | 25m 1691403112 1691403112
Cablaggio da 25m per il collegamento del display digitale e analogico al quadro di comando.
-
Kit di Conversione per Banco Prova Freni | per vasca da incasso MAHA da 2,34 a 2,38 m 1691601326 1691601326
Adattamento dei banchi prova freni per auto Beissbarth per l'inserimento in una vasca da incasso MAHA preesistente. Adatto per larghezze di installazione da 2,34 a 2,38 m. Compatibile con tutti i banchi prova freni Beissbarth delle serie BD4 e QB.4.
