Notwendig für den Einbau ohne Einbauwanne

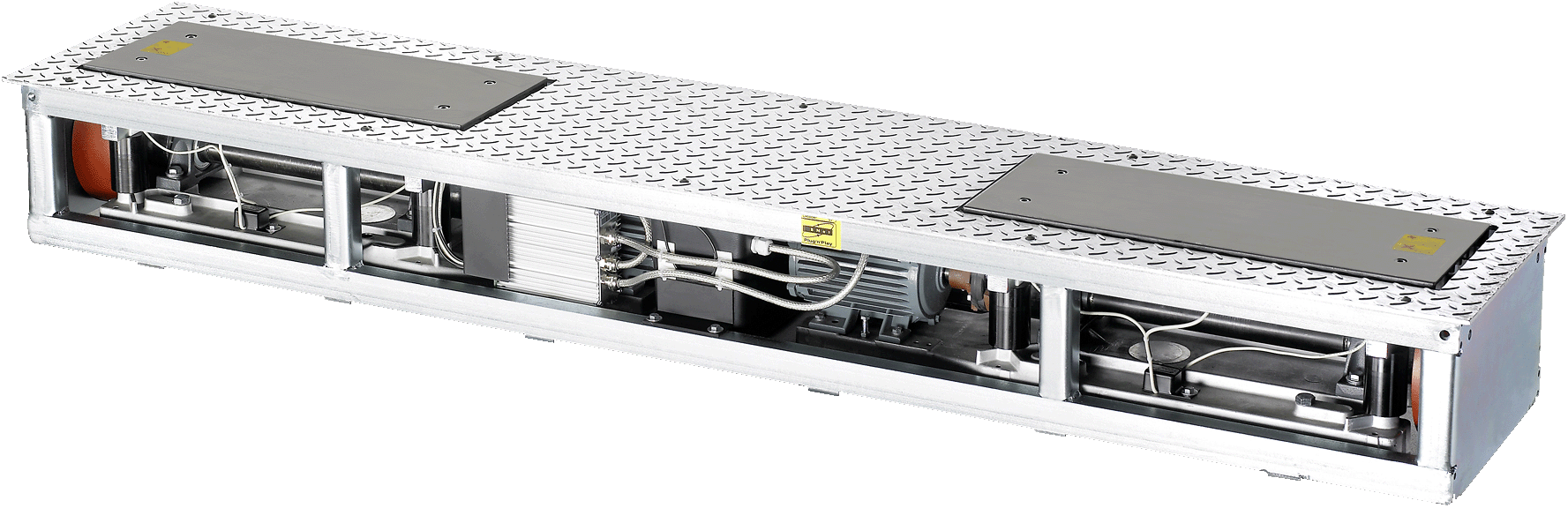

Mit dem Fahrwerkstester werden technische Mängel an Stoßdämpfer, Radaufhängung, Radlager, und Reifen vollautomatisch erkannt.
- Vollautomatische Bestimmung von Bodenhaftung, Achsgewicht und Gesamtgewicht
- Messung startet mit Auffahren des Fahrzeugs
- Direkte Integration der Messwerte in QB.4 Bremsenprüfstand
- Vollständige Feuerverzinkung

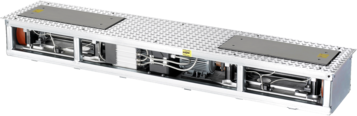

- Fahrwerkstester QS.4
- Anschlusskabel
| Betriebstemperatur | -10 - 50 °C |
|---|---|
| Elektrischer Anschluss | 400 V | 50 - 60 Hz |
| Lagertemperatur | -10 - 50 °C |
| Bruttogewicht | 343 kg |
| Länge | 440 mm |
| Höhe | 280 mm |
| Breite | 2360 mm |
| Messsystem | DMS |
| Gewicht | 313 kg |
| Verpackung | 2420 x 820 x 700 mm |
| Prüfbare Achslast max. | 2000 kg |
| 85 % | |
| 3 x 20 A | |
| Überfahrlast max. | 4000 kg |
| 70 dB(A) | |
| Prüfbreite min. - max. | 820 - 2200 mm |
| Prüffrequenz | < 25 Hz |
| Motorleistung | 2 x 2,5 kW |
| 1360 U/min | |
| Zuleitung Stromversorgung | 5 x 2,5 mm² |
| Testprinzip | - Erregermethode (EUSAMA-Prinzip) |
| Prüfplattenlänge | 690 mm |
| Prüfplattenbreite | 273 mm |
| Messbereich, max. Hub | 6 mm |
| Betriebstemperatur | -10 - 50 °C |
|---|---|
| Elektrischer Anschluss | 400 V | 50 - 60 Hz |
| Lagertemperatur | -10 - 50 °C |
| Bruttogewicht | 343 kg |
| Länge | 440 mm |
| Höhe | 280 mm |
| Breite | 2360 mm |
| Messsystem | DMS |
| Gewicht | 313 kg |
| Verpackung | 2420 x 820 x 700 mm |
| Prüfbare Achslast max. | 2000 kg |
| 85 % | |
| 3 x 20 A |
| Überfahrlast max. | 4000 kg |
|---|---|
| 70 dB(A) | |
| Prüfbreite min. - max. | 820 - 2200 mm |
| Prüffrequenz | < 25 Hz |
| Motorleistung | 2 x 2,5 kW |
| 1360 U/min | |
| Zuleitung Stromversorgung | 5 x 2,5 mm² |
| Testprinzip | - Erregermethode (EUSAMA-Prinzip) |
| Prüfplattenlänge | 690 mm |
| Prüfplattenbreite | 273 mm |
| Messbereich, max. Hub | 6 mm |
- Montageset für Fahrwerktester SA 640 / SN 680 / QS.416916210011691621001
- Auffahrhilfe für Fahrwerktester SA 640 / SN 680 / QS.416916210171691621017
Benötigte Anzahl: 1x
- Überfahrrampe als Fahrwerktester-Ersatz für SA 640 / SN 680 / QS.416916210261691621026
Spezielle Abdeckung zum Auffüllen des Zwischenraums, der entsteht, wenn der Fahrwerktester erst nachträglich installiert wird.

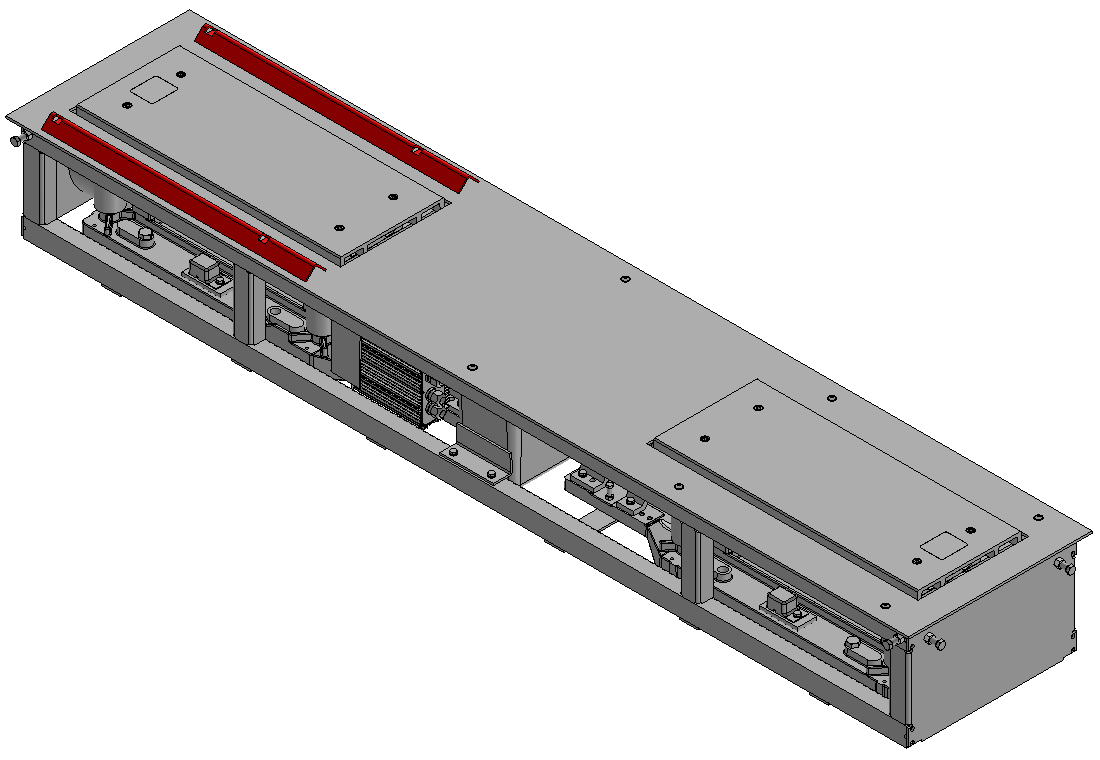

- Kantenschutz für Fahrwerktester SA 640 / SN 680 / QS.416916220021691622002

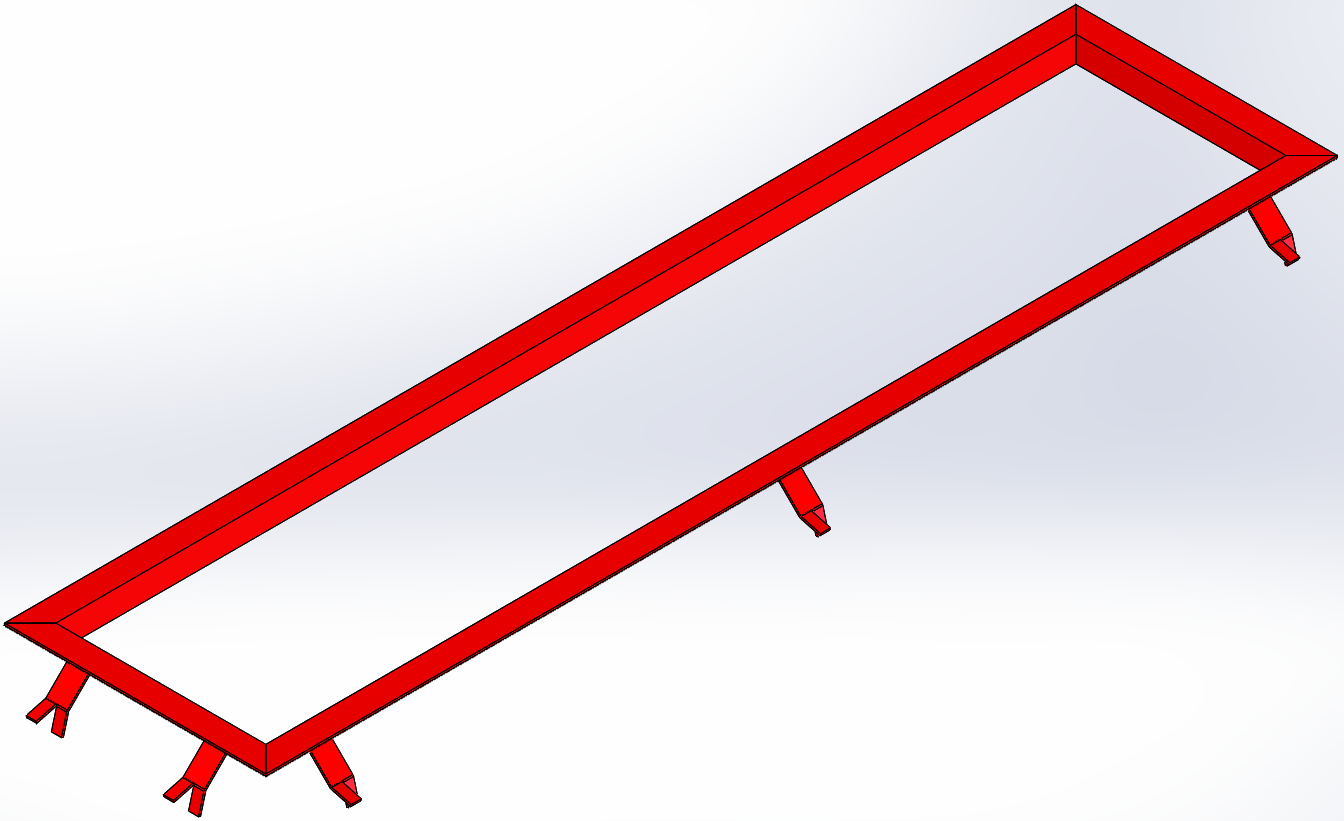

- Kantenschutz für Prüfstraße TL / SL 6xx16916020011691602001
Kantenschutz für Prüfstraße (Bremsenprüfstand & EUSAMA Fahrwerktester)

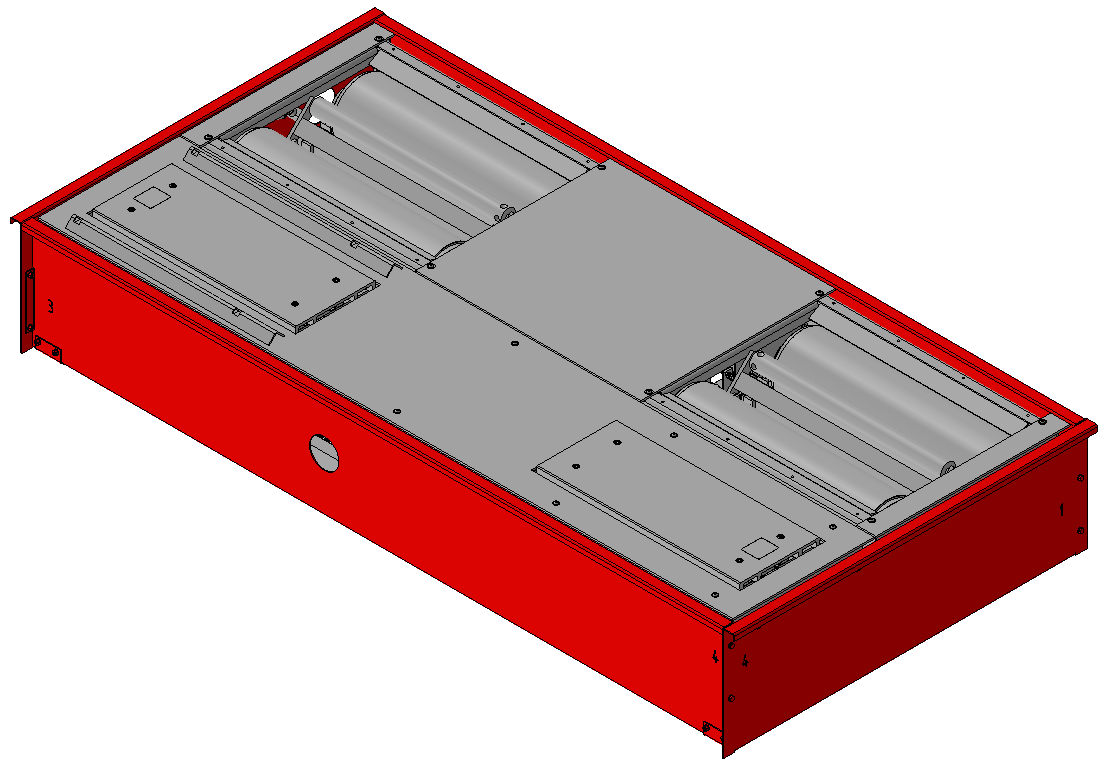

- Einbauwanne für Prüfstraße TL / SL 6xx16916020021691602002
Einbauwanne für Prüfstraße (Bremsenprüfstand & EUSAMA Fahrwerktester)
- Spanneisen-Set für EUSAMA Fahrwerkstester16916210001691621000
Erforderlich für Montage in Einbauwanne (Art. Nr. 1 691 602 002)

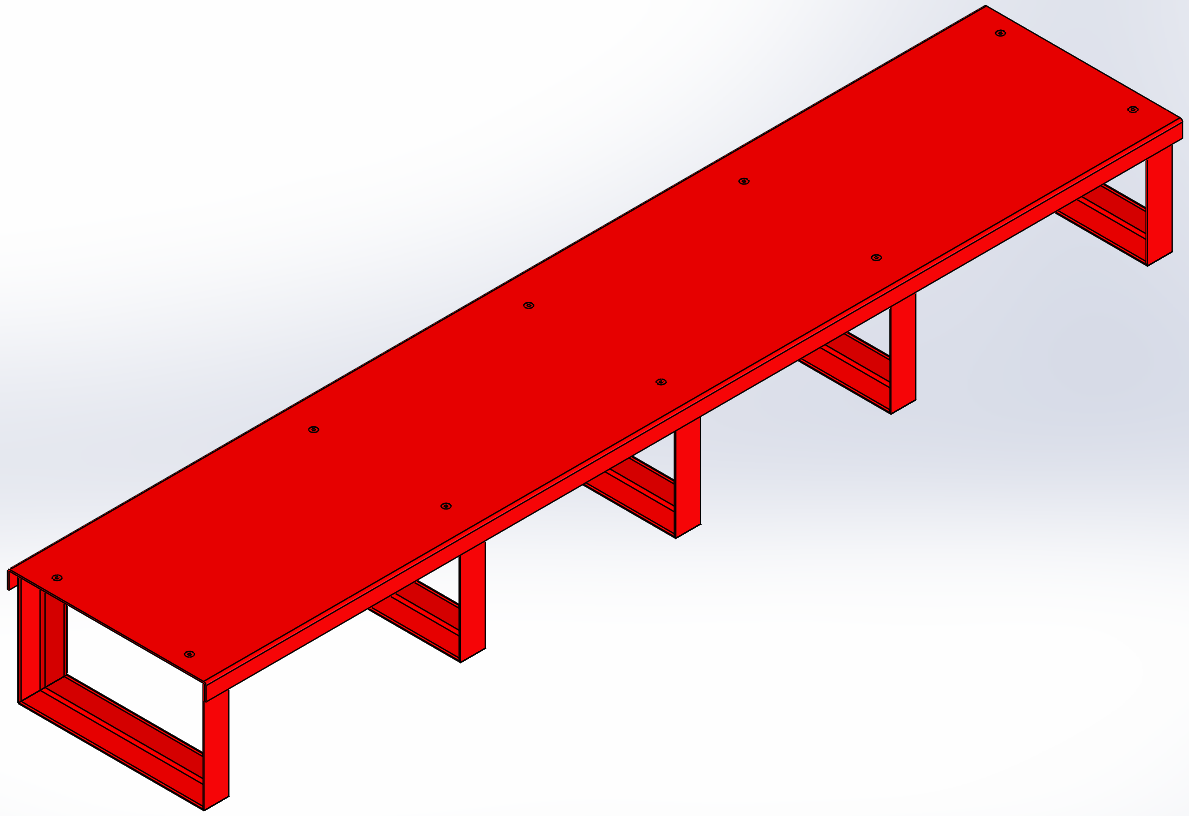

- Höhenausgleich für BD 4xxx / QB.4 in Kombination mit SA 640 / SN 680 / QS.416916011091691601109
Höhenausgleich zum Einbau unter dem Bremsprüfstand, wenn dieser zusammen mit dem EUSAMA-Fahrwerktester und dem Einbaurahmen (P/N: 1691602002) verwendet wird.
