Notwendig für den Einbau ohne Einbauwanne
Mit dem Fahrwerkstester werden technische Mängel an Stoßdämpfer, Radaufhängung, Radlager, und Reifen vollautomatisch erkannt.
- Vollautomatische Bestimmung von Bodenhaftung, Achsgewicht und Gesamtgewicht
- Messung startet mit Auffahren des Fahrzeugs
- Direkte Integration der Messwerte in QB.4 Bremsenprüfstand
- Vollständige Feuerverzinkung
Auch im Stand-Alone Betrieb möglich, ohne kompletten Bremsenprüfstand oder PC! Ganz einfach mit dem 400V Steuerschrank (1691401102), die Anzeige kann flexibel über ein Android Tablet oder das TV-Anzeige-Kit (1691403100) erfolgen!
- Fahrwerkstester QS.4
- Anschlusskabel
| Betriebstemperatur | -10 - 50 °C |
|---|---|
| Elektrischer Anschluss | 400 V | 50 - 60 Hz |
| Lagertemperatur | -10 - 50 °C |
| Bruttogewicht | 343 kg |
| Länge | 440 mm |
| Höhe | 280 mm |
| Breite | 2360 mm |
| Messsystem | DMS |
| Gewicht | 313 kg |
| Verpackung | 2420 x 820 x 700 mm |
| Prüfbare Achslast max. | 2000 kg |
| Relative Luftfeuchtigkeit max. | 85 % |
| Absicherung | 3 x 20 A |
| Überfahrlast max. | 4000 kg |
| Schalldruckpegel max. | 70 dB(A) |
| Prüfbreite min. - max. | 820 - 2200 mm |
| Prüffrequenz | < 25 Hz |
| Motorleistung | 2 x 2,5 kW |
| Motordrehzahl | 1360 U/min |
| Zuleitung Stromversorgung | 5 x 2,5 mm² |
| Testprinzip | - Erregermethode (EUSAMA-Prinzip) |
| Prüfplattenlänge | 690 mm |
| Prüfplattenbreite | 273 mm |
| Messbereich, max. Hub | 6 mm |
| Betriebstemperatur | -10 - 50 °C |
|---|---|
| Elektrischer Anschluss | 400 V | 50 - 60 Hz |
| Lagertemperatur | -10 - 50 °C |
| Bruttogewicht | 343 kg |
| Länge | 440 mm |
| Höhe | 280 mm |
| Breite | 2360 mm |
| Messsystem | DMS |
| Gewicht | 313 kg |
| Verpackung | 2420 x 820 x 700 mm |
| Prüfbare Achslast max. | 2000 kg |
| Relative Luftfeuchtigkeit max. | 85 % |
| Absicherung | 3 x 20 A |
| Überfahrlast max. | 4000 kg |
|---|---|
| Schalldruckpegel max. | 70 dB(A) |
| Prüfbreite min. - max. | 820 - 2200 mm |
| Prüffrequenz | < 25 Hz |
| Motorleistung | 2 x 2,5 kW |
| Motordrehzahl | 1360 U/min |
| Zuleitung Stromversorgung | 5 x 2,5 mm² |
| Testprinzip | - Erregermethode (EUSAMA-Prinzip) |
| Prüfplattenlänge | 690 mm |
| Prüfplattenbreite | 273 mm |
| Messbereich, max. Hub | 6 mm |
-
Montageset für Fahrwerktester SA 640 / SN 680 / QS.4 1691621001 1691621001
-
TV-Anzeige Kit | QB.4 1691403100 1691403100
Zur Anzeige der Bremskräfte auf einem Fernseher. Die QB.4 Android App läuft dabei auf einem Android Stick, der direkt im Fernseher steckt. Die Bedienung der App erfolgt über eine kleine Fernbedienung. So kann jeder beliebige Fernseher zur Anzeige und Steuerung der App genutzt werden, ganz ohne Lizenzen, Freischaltungen oder Zwischen-PCs. Inklusive Netzteil, Fernbedienung und Zubehör.
Hinweis: Fernseher nicht enthalten!
-
Höhenausgleich für BD 4xxx / QB.4 in Kombination mit SA 640 / SN 680 / QS.4 1691601109 1691601109
Höhenausgleich zum Einbau unter dem Bremsprüfstand, wenn dieser zusammen mit dem EUSAMA-Fahrwerktester und dem Einbaurahmen (P/N: 1691602002) verwendet wird.
-
Spanneisen-Set für EUSAMA Fahrwerkstester 1691621000 1691621000
Erforderlich für Montage in Einbauwanne (Art. Nr. 1 691 602 002)
-
Einbauwanne für Prüfstraße TL / SL 6xx 1691602002 1691602002
Einbauwanne für Prüfstraße (Bremsenprüfstand & EUSAMA Fahrwerktester)
-
Kantenschutz für Prüfstraße TL / SL 6xx 1691602001 1691602001
Kantenschutz für Prüfstraße (Bremsenprüfstand & EUSAMA Fahrwerktester)
-
Kantenschutz für Fahrwerktester SA 640 / SN 680 / QS.4 1691622002 1691622002
-
Überfahrrampe als Fahrwerktester-Ersatz für SA 640 / SN 680 / QS.4 1691621026 1691621026
Spezielle Abdeckung zum Auffüllen des Zwischenraums, der entsteht, wenn der Fahrwerktester erst nachträglich installiert wird.
-
Auffahrhilfe für Fahrwerktester SA 640 / SN 680 / QS.4 1691621017 1691621017
Benötigte Anzahl: 1x
-

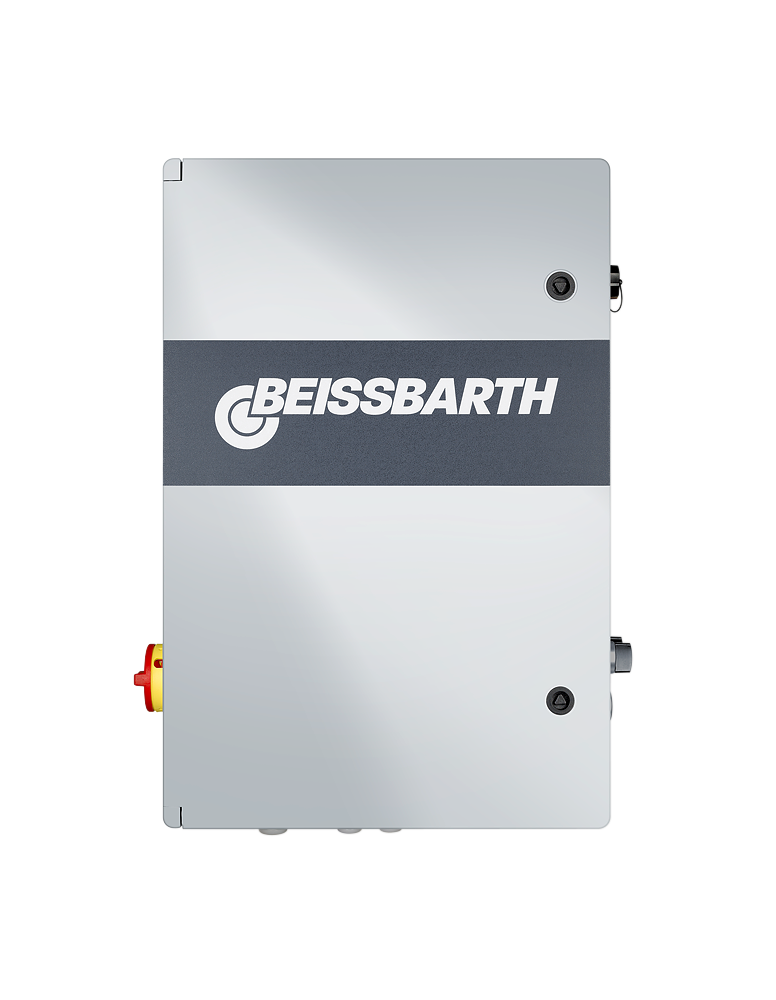

Steuerschrank 400V | zur Nutzung des QS.4 im Stand-Alone Betrieb 1691401102 1691401102
Hinweis: Zur Nutzung des QS.4 ohne Bremsenprüfstand QB.4, ist zwingend die Firmware Version V201.3 notwendig! Die Anzeige kann flexibel über ein Android Tablet oder das TV-Anzeige-Kit (16914013100) erfolgen!
