Lieferumfang: - Fahrwagen - Monitorhalter - 27" Monitor
Achsvermessung der nächsten Generation: ultra-schnell, kompakt, connected
Das erste web-basierte Achsmessgerät der Welt
- Kompakte web-basierte Technologie ersetzt den kompletten Fahrwagen mit PC und schafft mehr Raum
- Stream-to-X: Direkt Anzeige der Software auf jedem TV, PC, Laptop, oder Smartphone
- Profitieren Sie von der einfachen Integration in die täglichen Prozesse und Systeme Ihrer Werkstatt
- Standardmäßig mit WorkshopNet Funktion
Online Fahrzeugdaten
- 24/7 Online Zugriff auf neuste Fahrzeugdaten
- Direkt von Mercedes-Benz
- Automatische Erkennung von Fahrzeug und Ausstattungscodes ganz einfach über VIN
VIN Scannen & Fahrzeug auswählen
- Vin Scannen mit Tablet Kamera
- In der Windschutzscheibe, Fahrertür oder aus dem Fahrzeugschein
- Fahrzeug wird automatisch ausgewählt
Die volle Geschwindigkeit, ohne Kompromisse in Präzision
- Magnethalter für sekundenschnelle Anbringung, ohne Felgenkontakt
- Leistungsstarke Software mit optimiertem Ablauf der gesamten Achsvermessung
- 3D Kameratechnik produziert hochpräzise Messwerte und Einstellmöglichkeiten in Echtzeit
Volle Mobilität, unendliche Möglichkeiten
- Komplett kabellos dank hochleistungsstarker Li-Ion Akkus
- Unter dem Fahrzeug immer die Messwerte im Blick über vier OLED-Displays an den Messwertaufnehmern
- Nutzen Sie den Raum vor der Bühne permanent für Scheinwerfereinstellung oder Fahrerassistenzsystem-Kalibrierung
Arbeite schlauer, nicht härter
- Vermessung startet direkt mit Anbringung der Tafeln, um Unfallfahrzeuge direkt zu ermitteln
- Tafeltausch mit QR Code in Sekundenschnelle, ohne aufwendiges Kalibrieren
- Messen mit jeder Tafel an allen Radpositionen reduziert Rüstzeiten und Aufspannfehler
- Active lift control: Unser Erfolgskonzept für gerade Lenkräder
Den Kunden im Fokus
- Verständliche und übersichtliche Protokolle für den Kunden
- Themenbezogene Messprotokolle (z.B. Unfallvermessung) anstatt One-size-fits-all
- Messung aller gängigen Fahrzeugparameter, inklusive Fahrzeugdimensionen zur einfachen Erkennung von Rahmenverzügen
- 2x MB Q.Lign Messwertaufnehmer mit OLED-Displays
- Display Modul für direktes Streaming auf TV, PC, Laptop, oder Tablet
- Tablet
- 2x Li-Ion Akkus mit Ladestation
- 4x Magnethalter 75mm
- 4x Messtafeln
- Bühnenadaption
- Wandhalterung für Messwertaufnehmer und Ladegerät
- Lenkradfeststeller
- Bremspedalfeststeller
- 2x Elektronische Drehuntersätze
- 2x Verbindungsleitung Drehuntersatz
- 4x Füllstücke
- IAM Fahrzeugdaten für Fremdfahrzeuge
- RS232-USB-Adapter für Romess Neigungsmesser
Der Mercedes-Benz Prozess für Garantie- und Gewährleistungsarbeiten erfordert zwingend die Nutzung der Original MB-Schnellspannhalter W 124 589 01 31 00 (4 Stück). Diese sind nicht Teil des Lieferumfangs und können direkt über Mercedes-Benz bestellt werden.
| Gewicht | 80 kg |
|---|---|
| Verpackungseinheit | 1 Palette(n) |
| Elektrischer Anschluss | 90-264V | 1Ph | 47-63Hz |
| Einzelspur Vorder-/Hinterachse | Ja |
| Gesamtspur | Ja |
| Spurdifferenzwinkel | Ja |
| Sturz VA/HA | Ja |
| Nachlauf | Ja |
| Spreizung | Ja |
| Radversatz | Ja |
| Fahrachswinkel | Ja |
| Datenübertragungsart | kabellos |
| Messsystem | 3D |
| Leistungsaufnahme | 45 W |
| Akku-Kapazität (Nennladung) | 99 Wh |
| Radstand | 1800 - 4500 mm |
| Rundlaufkorrektur | Ja |
| Einzelspur Vorderachse | Ja |
| Einzelspur Hinterachse | Ja |
| Sturz Vorderachse | Ja |
| Sturz Hinterachse | Ja |
| Radversatz Vorderachse | Ja |
| Radversatz Hinterachse | Ja |
| Symmetrieachse | Ja |
| Fahrzeugabmessungen live | Ja |
| Radgröße min. | 525 mm |
| Radgröße max. | 835 mm |
| Verpackungslänge | 1080 mm |
| Verpackungsbreite | 960 mm |
| Verpackungshöhe | 900 mm |
| Bruttogewicht | 100 kg |
| Ursprungsland, zollrechtlich | DE |
| Workshop-Net | Serienmäßig |
| Tragfähigkeit pro Drehplatte | 2000 kg |
| Gewicht | 80 kg |
|---|---|
| Verpackungseinheit | 1 Palette(n) |
| Elektrischer Anschluss | 90-264V | 1Ph | 47-63Hz |
| Einzelspur Vorder-/Hinterachse | Ja |
| Gesamtspur | Ja |
| Spurdifferenzwinkel | Ja |
| Sturz VA/HA | Ja |
| Nachlauf | Ja |
| Spreizung | Ja |
| Radversatz | Ja |
| Fahrachswinkel | Ja |
| Datenübertragungsart | kabellos |
| Messsystem | 3D |
| Leistungsaufnahme | 45 W |
| Akku-Kapazität (Nennladung) | 99 Wh |
| Radstand | 1800 - 4500 mm |
| Rundlaufkorrektur | Ja |
| Einzelspur Vorderachse | Ja |
| Einzelspur Hinterachse | Ja |
|---|---|
| Sturz Vorderachse | Ja |
| Sturz Hinterachse | Ja |
| Radversatz Vorderachse | Ja |
| Radversatz Hinterachse | Ja |
| Symmetrieachse | Ja |
| Fahrzeugabmessungen live | Ja |
| Radgröße min. | 525 mm |
| Radgröße max. | 835 mm |
| Verpackungslänge | 1080 mm |
| Verpackungsbreite | 960 mm |
| Verpackungshöhe | 900 mm |
| Bruttogewicht | 100 kg |
| Ursprungsland, zollrechtlich | DE |
| Workshop-Net | Serienmäßig |
| Tragfähigkeit pro Drehplatte | 2000 kg |

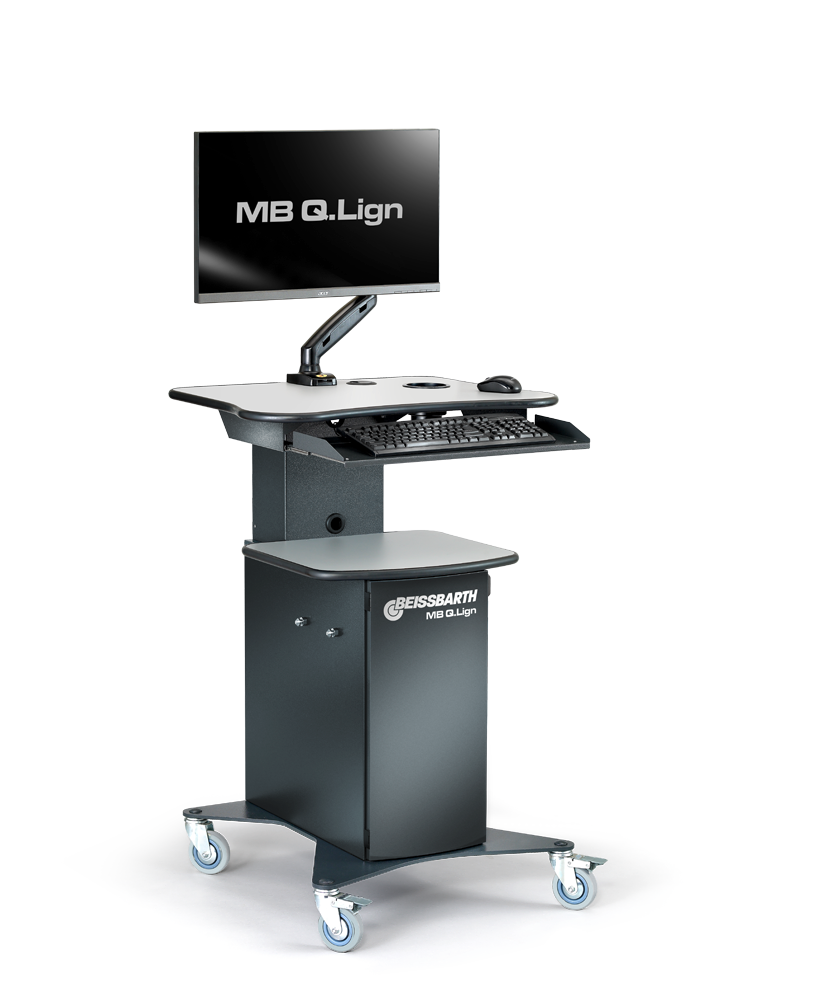

- Fahrwagen mit 27"-Monitor | für MB Q.Lign16902011421690201142
- Zubehörwagen | für OE-Schnellspannhalter16901011271690101127
Zur Aufbewahrung von 4x OE-Schnellspannhalter, Bremsspanner und Lenkradfeststeller
- Halterung-Set für OE-Schnellspannhalter (4x) | für Wandmontage16901010901690101090
- Halterung-Set für Bremsspanner und Lenkradfeststeller (2x) | für Wandmontage16901010891690101089
- Romess Neigungswinkelmesser m. Standardadapter | 230V 16937700021693770002
Zur Messung des Fahrzeugniveaus bei Mercedes-Benz Fahrzeugen an Vorder- und Hinterachse
Messbereich : +/-15° mit Genauigkeit von 0,1°
Schnittstellen: RS-232, USB
Datenübernahme: Manuell (für automatische Datenübernahme ist die Romess Datenübertragungs- und Ladestation 1693770003 benötigt.)
Der mitgelieferte Standardadapter wird nur für die Typen 170, 202, 208 und 210 benötigt.
Lieferumfang:
- Neigungswinkelmesser mit Display
- Standardadapter (1693770160)
- Transportkoffer
- Netzteil
Originalteil: Romess 09606-10
- Romess Datenübertragungs- und Ladestation | 230V 16937700031693770003
Zur Aufnahme des Neigungswinkelmessers 1693770002
Lädt den Neigungswinkelmesser in Ladestation und überträgt die gemessen Neigungswerte automatisch an das Achsmessgerät.
Die automatische Datenübernahme wird aktuell nur von den Achsmessgeräten EasyCCD, Easy3D+ und Touchless unterstützt.
- Romess Adapter-Set für Vaneo Typ W414 16937700041693770004
- Zubehör für Romess Neigungswinkelmesser 1693770002
Originalteil: Romess 09606-62
- Romess Adapter-Set für M-Klasse Typ W163 16901022161690102216
Zubehör für Romess Neigungswinkelmesser 1693770002
Lieferumfang:
- Zwischen-Adapter für Niveaumessung Vorderachse für W163 (M-Klasse)
- Zwischen-Adapter für Nachlaufmessung Hinterachse für W163 (M-Klasse)
Originalteil: 09606-65
- Romess Lenkradwaage m. Bluetooth | 230V 16937706191693770619
Lenkradwaage mit elektronischer Neigungsmessung zur Überwachung der Lenkradstellung während der Achsvermessung und -einstellung. Zur Vermeidung von schiefen Lenkrädern nach der Fahrwerkseinstellung.
Komplett kabellos dank leistungsstarken Li-Ion Akkus. Alternativ auch über USB-Kabel anschließbar (dient auch zur Ladung der Akkus).
- Messbereich: +/- 30° mit Genauigkeit von +/- 0,1°
- Max. Lenkradneigung: 15°
- Betriebsdauer: 20 Stunden
- Ladezeit: 4 Stunden
- Satz 4x Magnethalter LLKW | 6x130mm & 6x205mm Lochkreise16901010831690101083
Satz mit 4 Magnethalter für LLKW und Wohmobile. Nur für Lochkreise von 6x130mm und 6x205mm geeignet. Länge Magnete: 55mm
- Spurdrücker Mercedes Benz16936000011693600001
- Akku für Q.Lign | Li-Ion | 99 Wh16902030531690203053
- Notstrombox für Q.Lign16902010301690201030
- Spannungsversorgung der Messköpfe bei Ausfall der Akkus
- Mobile Nutzung ohne festen Montageort
- Verbindung zu Messköpfen optional 10 m (1690203025) oder 15 m (1690203041)
Hinweis: Betrieb benötigt zusätzlich das 19-V-Netzteil (1693770648) das in den Q.Lign Lieferumfängen mit Batteriebetrieb beiliegt
- Verbindungsleitung 10 m16902030251690203025
- Verbindungsleitung 15 m16902030411690203041
- Drucker für Beissbarth Fahrwagen16937704151693770415
- Abdeckhaube Tafel | Q.Lign16902021551690202155
Lieferumfang: 1x Abdeckhaube
