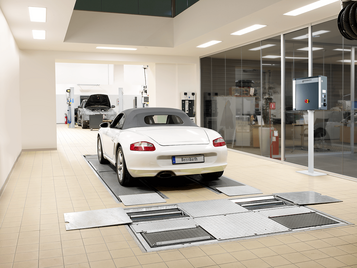

BD-Pkw-Bremsenprüfstände sind richtlinienkonform und für die Hauptuntersuchung geeignet. Gleichzeitig sind sie modulare Hilfsmittel bei Diagnosen, Reparatur- und Service-Arbeiten in der Werkstatt. Ganz nach Kundenanforderung kann der Bremsenprüfstand zur Prüfstraße mit Fahrwerkanalyse ausgebaut werden. Bedienung, Visualisierung und Bewertung von Prüfergebnissen erfolgt über Analoganzeige oder PC.
Leistungsstarkes Zubehör:
Zum Betrieb der BD-Kits wird ein PC-Kit benötigt.
Minimum PC Anforderungen: Windows 11 Professional, CPU 3Ghz (Intel Pentium Gen 12), 8GB DDR5, 512GB SSD, 6x USB, 1x RS232 (für Infrarot Fernbedienung), 1x LAN
| Verpackungslänge | 3000 mm |
|---|---|
| Verpackungsbreite | 820 mm |
| Verpackungshöhe | 700 mm |
| Bruttogewicht | 567 kg |
| Länge | 660 mm |
| Höhe | 280 mm |
| Breite | 2960 mm |
| Raddurchmesser max. | 1000 mm |
| Felgendurchmesser max. | 32 " |
| Messsystem | DMS |
| Rollenlänge | 1000 mm |
| Rollenüberhöhung | 25 mm |
| Felgendurchmesser min. | 10 " |
| Rollendurchmesser | 205 mm |
| Prüfbreite min. | 800 mm |
| Prüfbreite max. | 2800 mm |
| Raddurchmesser min. | 320 mm |
| Rollenachsabstand | 381 mm |
| Gewicht | 537 kg |
| Prüfgeschwindigkeit | 5 km/h |
| Achsgewicht max. | 2,5 t |
| Überfahrlast max. | 4,0 t |
| Höhendifferenz Rollenoberkante vorn - Werkstattboden | -10 mm |
| Motorleistung | 3,7 kW |
| Verpackungslänge | 3000 mm |
|---|---|
| Verpackungsbreite | 820 mm |
| Verpackungshöhe | 700 mm |
| Bruttogewicht | 567 kg |
| Länge | 660 mm |
| Höhe | 280 mm |
| Breite | 2960 mm |
| Raddurchmesser max. | 1000 mm |
| Felgendurchmesser max. | 32 " |
| Messsystem | DMS |
| Rollenlänge | 1000 mm |
| Rollenüberhöhung | 25 mm |
| Felgendurchmesser min. | 10 " |
| Rollendurchmesser | 205 mm |
|---|---|
| Prüfbreite min. | 800 mm |
| Prüfbreite max. | 2800 mm |
| Raddurchmesser min. | 320 mm |
| Rollenachsabstand | 381 mm |
| Gewicht | 537 kg |
| Prüfgeschwindigkeit | 5 km/h |
| Achsgewicht max. | 2,5 t |
| Überfahrlast max. | 4,0 t |
| Höhendifferenz Rollenoberkante vorn - Werkstattboden | -10 mm |
| Motorleistung | 3,7 kW |
in die Analoganzeige integriert | bereits in einigen SW-Kits inklusive, aber auch separat erhältlich
Kantenschutz für einen Rollensatz mit 1000 mm Rollenlänge
4 Sensoren zur Bestimmung der Achslast des Fahrzeugs. Erfordert zusätzlich Auflageleisten 1691601009 bei Einbau ohne Einbauwanne.
Solide Auflage zur Justierung der Stellschrauben der Waagen. Nur notwendig bei Einbau ohne Einbauwanne.
für einen sanfteren Start des Bremsprüfstands. Für PKW-Bremsenprüfstände der Serie BD4xxx und QB.4 mit 400V Schaltschrank.
Lieferumfang bei allen Analoganzeigen | Kann auch separat bestellt werden, um den TV-Monitor an der Wand zu montieren. (Zusätzlich TV-Halterung für Standsäule / Schwenkarm (Art.-Nr. 1 691 812 325) erforderlich!)
Der Fahrwagen ermöglicht die beste Anordnung und Positionierung aller PC-Komponenten | Leerer Wagen! Um eine PC-Komponente hinzuzufügen, können Sie zusätzlich Art. 1 691 810 743 bestellen.
Enthält nur den Monitorhalter (Monitor nicht im Lieferumfang enthalten)
in einigen SW-Kits inklusive, aber auch separat erhältlich | inkl. Batterie
Ermöglicht Flexibilität bei der Position des IR-Empfängers (bis 10 m)
Komplette PC-Ausstattung | inkl. PC, Monitor, Monitorhalterung, Maus, Tastatur und Drucker
Alternative zur Wandmontage, Befestigungslösung für TV-Monitore oder eckige Analoganzeigen | Zur TV-Monitor-Befestigung zusätzlich TV-Halterung für Standsäule / Schwenkarm (Art.-Nr. 1 691 810 722) erforderlich!
Alternative zur Wandmontage-Befestigung der Power-Box (im Lieferumfang aller Bremsprüfstande enthalten)
Pedalkraftsensor (Funk-Version) bestehend aus Kraftaufnehmer, Funkempfänger, Montage-Set
Steckbare Rollenabdeckbleche für Rollenbreite 1000 mm | 1 Satz = 2 Stück
PC-Anschluss-Kit für den Einbau im neuen Steuerschrank, direkte Verbindung zum PC mit USB-Kabel (bis ca. 1,5 m), USB-Platine für Steuerschrank, USB-Kabel, Lizenzen für ICperfrom Garage Car Software und Tablet App (nicht für Prüfstraße)
PC-Anschluss-Kit mit BUS-Kabel für größere Entfernungen (Standard 15 m, optional bis 30 m), USB-Box, USB-Kabel, Lizenzen für Icperform Garage Car Software und Tablet App (nicht für Prüfstraße)

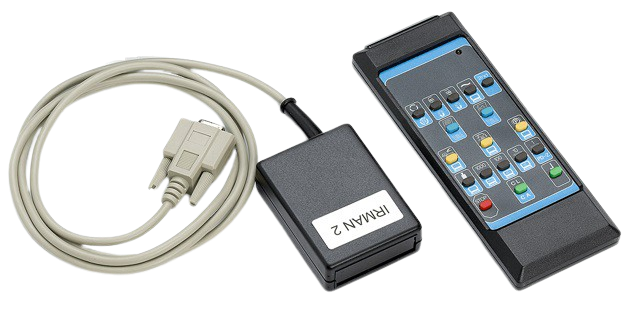

PC-Anschluss-Kit für den Einbau im neuen Steuerschrank, direkte Verbindung zum PC mit USB-Kabel (bis ca. 1,5 m), USB-Platine für Steuerschrank, USB-Kabel, Fernbedienung, Lizenz für ICperform Garage Car Software (nicht für Prüfstraße) | Systemvoraussetzung für Fernbedienung: serielle PC-Schnittstelle
PC-Anschluss-Kit mit BUS-Kabel für größere Entfernungen (Standard 15 m, optional bis 30 m), USB-Box, USB-Kabel, Fernbedienung, Lizenz für ICperfrom Garage Car Software (nicht für Prüfstraße) | Systemvoraussetzung für Fernbedienung: serielle PC-Schnittstelle
inkl. Batterie
für Standsäule (Art.-Nr. 1 691 600 470)
TV-Halterung für die Wandmontage am Schwenkarm (Art. Nr. 1 691 601 959) oder die Bodenmontage mit der Standsäule (Art.-Nr. 1 691 810 722)

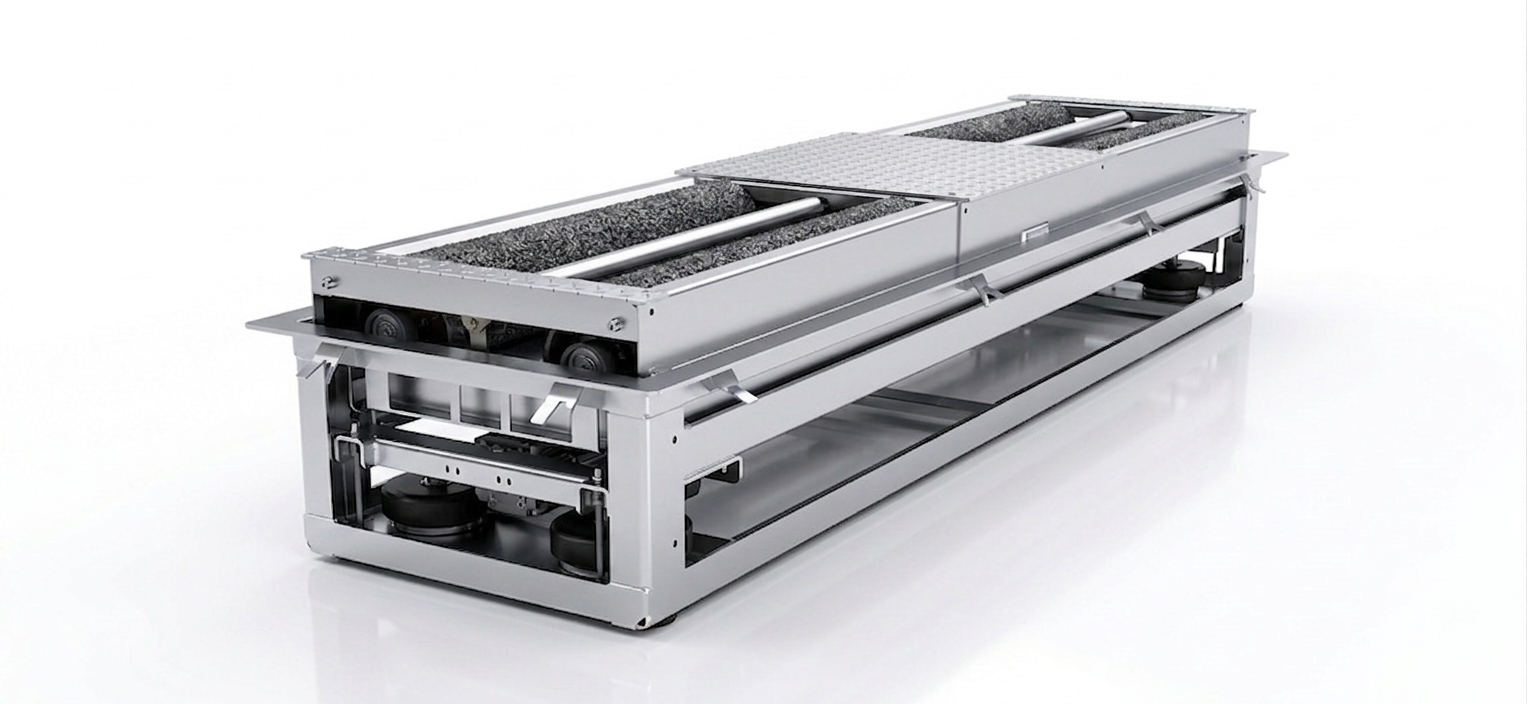

Der AXL 2500 ermöglicht die Bremsenprüfung bei Doppelachsen und Tandemanhängern. Er hebt den gesamten Prüfstand aus dem Boden an, damit die zu prüfende Achse vollen Kontakt zu den Rollen behält und nicht durch die aufliegende Nachbarachse in der Luft schwebt.
Vorteile:
Kompatibilität:
Fundamentmaße mit Rollensatzanhebung (L × B × T): 2.980 × 670 × 380 mm
