Scheinwerfereinstellgerät MLD 815 | TESLA

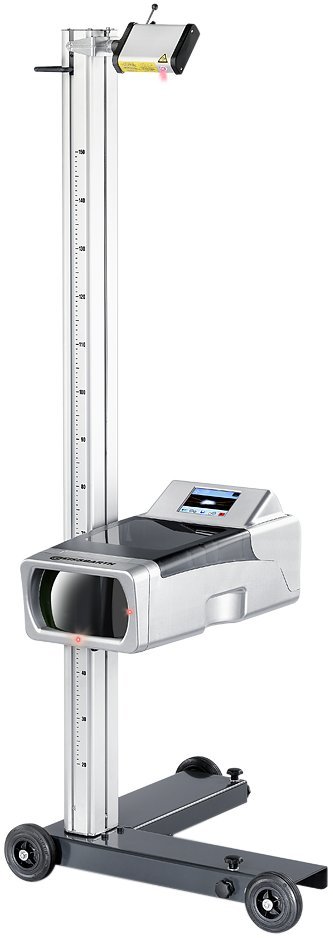

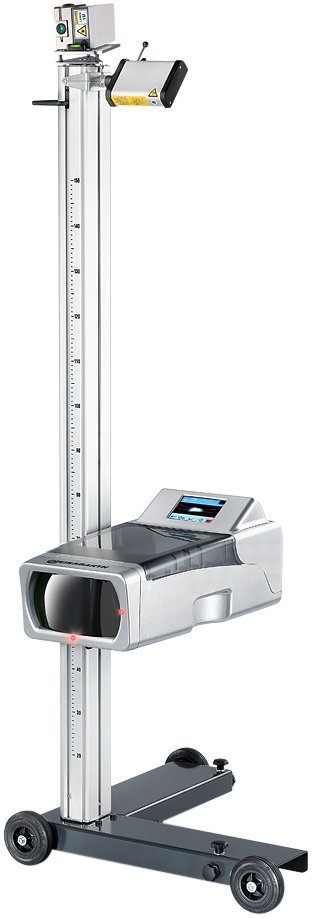

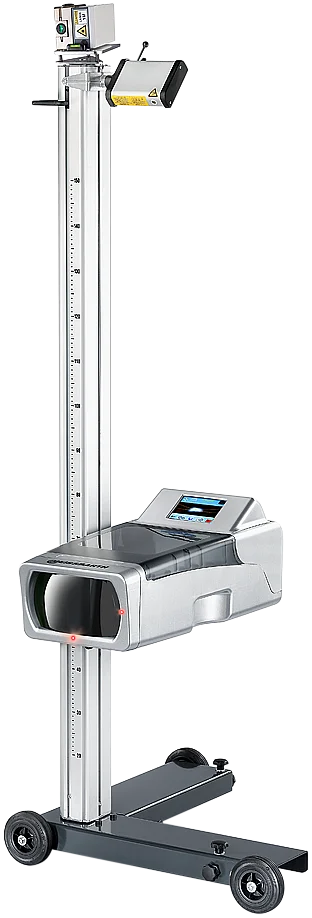

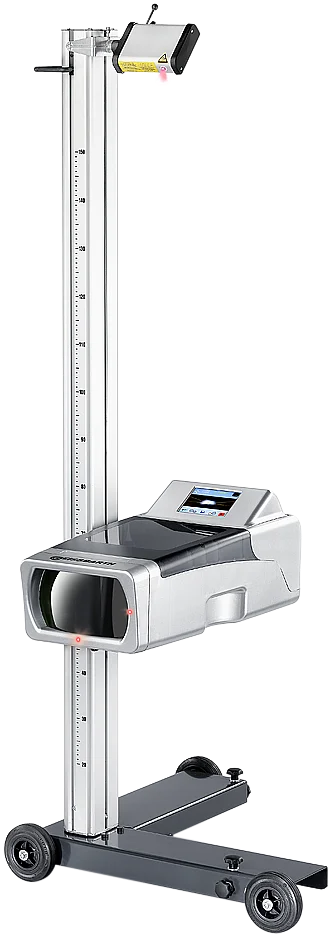

Beissbarth MLD 815 für Tesla - Scheinwerfer digital messen und einstellen

Artikelnummer: 1 692 104 344

StVZO §29 HU-Scheinwerfer-Prüfrichtlinie: MLD 815 ist kalibrierfähig gemäß den gesetzlichen Anforderungen

  • TÜV-zertifiziert - Baumusterfreigabe TPN 2023-05-2208484 gemäß Richtlinie für die Prüfung von Scheinwerfereinstell-Prüfgeräten (StVZO §50 Absatz 5).
  • Die Ausrichtung (Nivellierung) des MLD 815 am Messplatz entspricht den neuesten Anforderungen an Messplätze in Werkstätten.
  • Kompensiert Neigungen des Scheinwerfereinstellgerätes bis 2% automatisch
  • Zweidimensionale Libelle zur horizontalen Nivellierung des Lichtkastens
  • Nivellierbarer 3-Rad-Fahrwagen
  • Nivellierbares Laufschienensystem für Über- und Unterflurmontage (3 m) als optionales Zubehör

Digitale Scheinwerferprüfung mit MLD 815: Intelligent, schnell und präzise

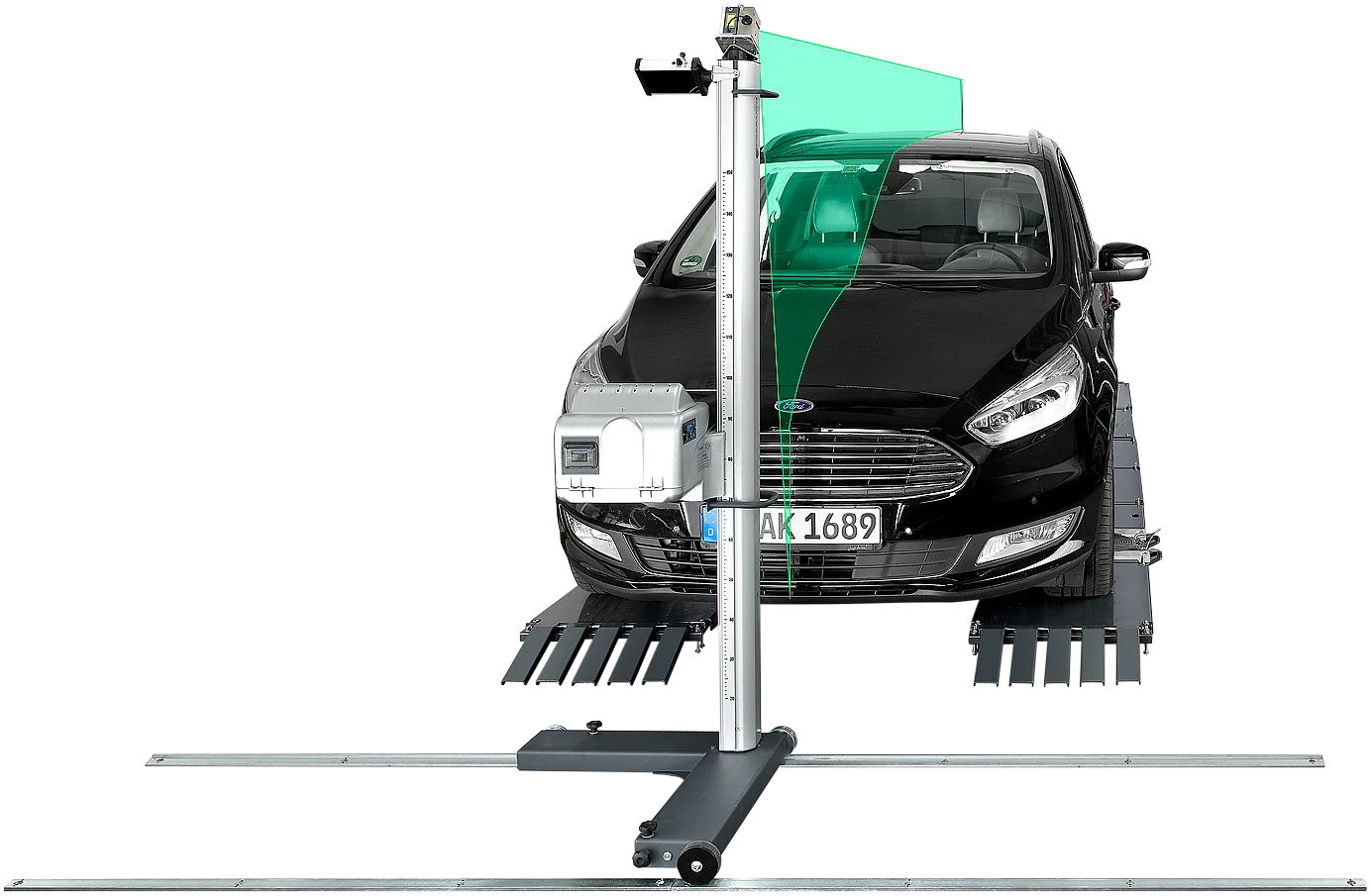

  • Kreuz- und Ausrichtlaser zur präzisen Positionierung
  • Für alle Lichtquellen (Xenon, Bi-Xenon, LED, Bi-LED, Halogen) und blendfreien Fernlichtsysteme (Dynamic Light Assist - DLA, Matrix)
  • Alle Fahrzeugarten (Pkw, Lkw und Motorräder)
  • Alle Scheinwerferarten (Haupt-, Nebel- und Zusatzscheinwerfer)
  • CMOS-Kamera für digitale Bildverarbeitung in Echtzeit
  • Integrierter Drucker
  • Messergebnisse in Echtzeit
  • Vergleich der Messwerte mit Grenzwerten und eindeutiger Rot-Grün-Beurteilung
  • Exakte Definition der Hell-Dunkel-Grenze ohne störenden Blausaum
  • Digitaler LCD-Farbmonitor (5,7") mit 262.000 Farben
  • Touchscreen-Funktion (Bedienung auch mit Handschuh)
  • Intuitive, einfache Benutzerführung
  • Visuelle und akustische Signale zur Unterstützung des Messablaufs
  • Menü in 7 Sprachen
  • Bedienpanel für unterschiedliche Einsatzbereiche um 180° verstellbar (z.B. bei der HU zum Prüfen oder in der Werkstatt zum Einstellen)
  • Unabhängig durch Batteriebetrieb - Batterie Ausrichtlaser: 3 x Mignon AA 1,5 V
  • Messhöhe (optischer Mittelpunkt): 24 - 145 cm
  • Messwerte: Horizontale und vertikale Abweichung (Nickwinkel), Intensität, Rollwinkel, Gierwinkel
  • Digitale Präzision: +/- 1 cm auf 10 Meter Messstrecke

Prüfergebnisse via Bluetooth® - schnell und übersichtlich auf dem PC

  • Optional: Visualisierung am Werkstatt-PC
  • Darstellung der Hell-Dunkelgrenze am PC Monitor oder TFT Bildschirm
  • Datenübertragung via Bluetooth® zum PC
  • Bedieneroberfläche vereinfacht die intuitive Nutzung
  • Datenbankfunktion
  • Druck und Archivierung
  • Anpassung des Farbschemas durch den Anwender für hell/dunkel, je nach Lichtverhältnissen
  • Werkstatt-Netzwerk-Konnektivität: Unterstützt Bosch Connected Repair Werkstattnetzwerk, ASA Netzwerk Kompatibilität garantiert

Zertifikate: CE, TÜV, EMC, FCC, FDA

Betriebstemperatur5 - 45 °C
Elektrischer Anschluss100 - 240 V | 50 - 60 Hz
Batteriespannung (DC)12 V
Höhe des Lichtzentrums250 - 1500 mm
Messbereich ober-/unterhalb600 - -600 mm
Lichtstärke0 - 150000 cd
Beleuchtungsstärke(1m) 0 - 150000 / (25m) 0 - 240 lx
Lagertemperatur-25 - 45 °C
Ausführung- digital
Verpackungslänge650 mm
Verpackungsbreite1790 mm
Verpackungshöhe700 mm
Bruttogewicht40 kg
Messbereich Abblendlicht rechts/links1000 - -1000 mm
Messbereich Fernlicht rechts/links1000 - -1000 mm
Relative Luftfeuchtigkeit Lagerung20 - 80 %
Relative Luftfeuchtigkeit Anwendung30 - 60 %
Strahlungsleistung Ausrichtlaser5 mW
Betriebsspannung Ausrichtlaser3 - 5 V (DC)
Laserklasse Ausrichtlaser2
Projektion Ausrichtlaser130° x 0,4 mrad
Laserdiode Ausrichtlaser635 nm
Laserklasse Kreuzlaser2
Projektion Kreuzlaser90° x 0,4 mrad
Laserdiode Kreuzlaser635 nm
Strahlungsleistung Kreuzlaser5 mW
Betriebsspannung Kreuzlaser3 - 5 V (DC)
Laufschienen-Set 3 m1 692 105 080
Laufschienen-Verlängerungs-Set 1,5 m1 692 105 112

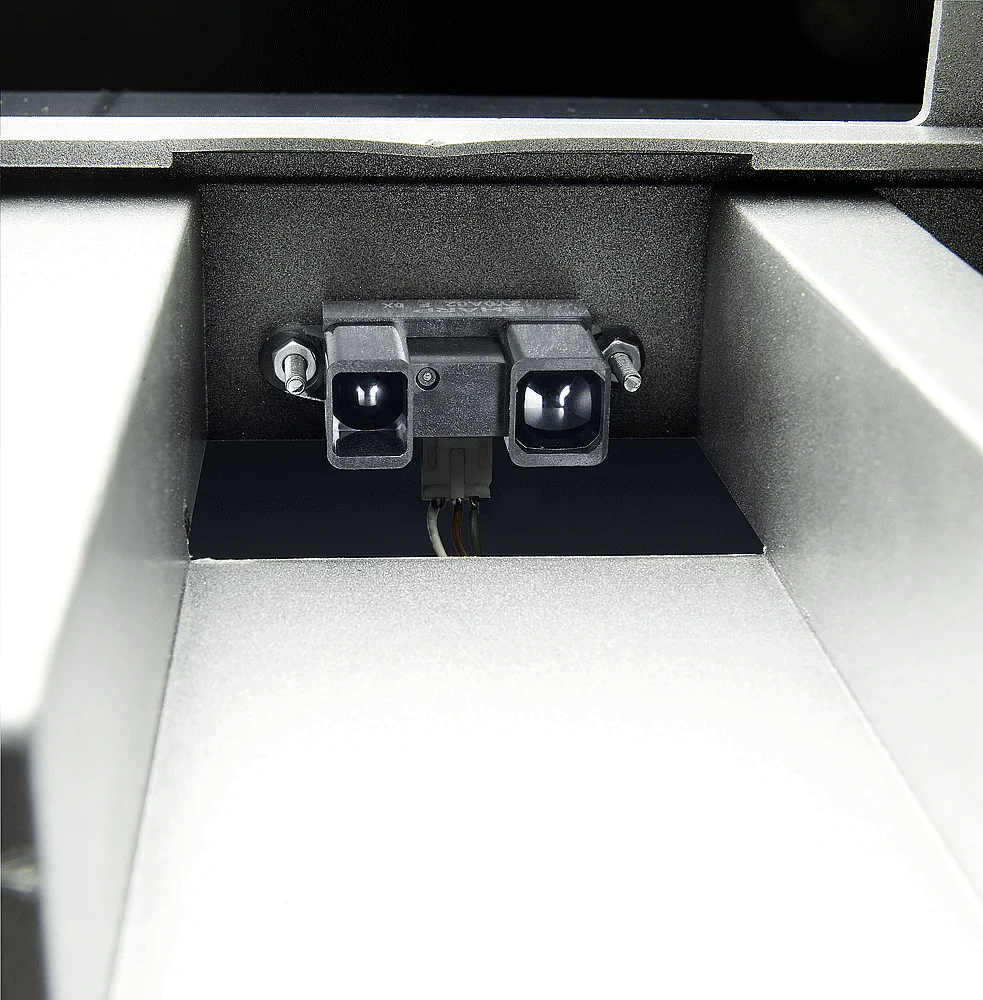

Höhenstandsensor | MLD 6xx und 8xx 1 692 105 066
Schutzhaube für Scheinwerfereinstellgeräte1 692 105 079
Ausrichtungs-Kit Längsmittelebene gemäß Ford-Anforderung | für MLD 8151 692 105 180
PC-Software Icperform - Headlight1 692 105 145
Matrix 2 Upgrade | für MLD 8151 692 105 269
Ford Matrix | für MLD 8151 692 105 288
Skoda Funktion | für MLD 8151 692 105 289
