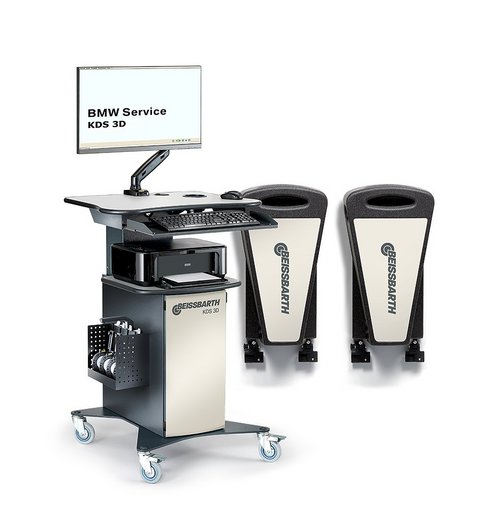

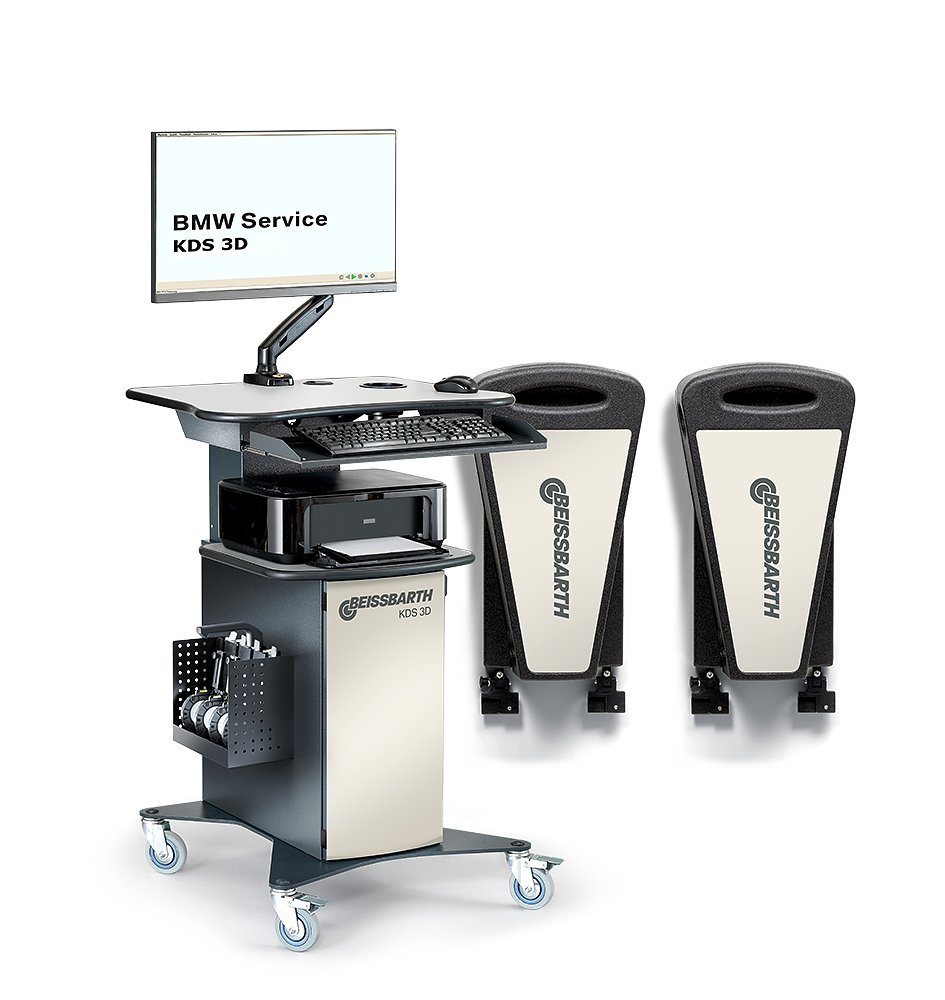

Achsmessgerät KDS 3D WLAN | für BMW

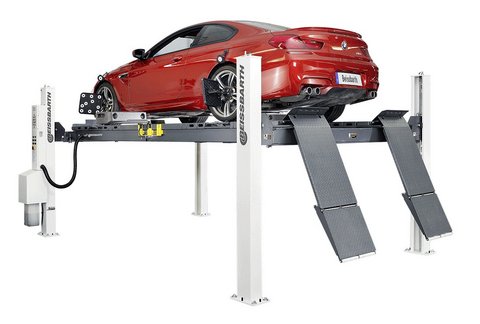

Fahrwerkvermessung mit 3D-Technologie - Schnell, präzise und einfach im Einsatz | WLAN Version | mit Fahrwagen, HighPerformance PC, 27"-Monitor und Drucker | inkl. Bühnenadaption, Präzisions-Drehteller für Vorder- und Hinterachse, Höhenstandsmarken sowie OEM Magnethalter mit langen Magneten
Artikelnummer: 1 690 700 068
Hohe Messgenauigkeit und Präzision bringen beste Ergebnisse
- Die Kombination des Beissbarth Stereokamera- Messsystems mit aktivem Referenzsystem und eine ausgeklügelte Software garantieren präzise Messwertermittlungen.
Perfekt integriert in die Fahrerassistenzsystem-Kalibrierung (FAS) und Scheinwerferprüfung:
- Der Platz vor der Bühne kann für Kalibriertafeln und Scheinwerfereinstellgeräte benutzt werden
Wiederholgenaue Eingangsvermessung
- Rollender oder fahrender Felgenschlag beim Einmessen auf Bodenniveau
- Drei wählbare Messroutinen: Programmgeführt, Schnellvermessung, wahlfreier Zugriff für Einzelwertprüfung
Kluge Software für maximale Effizienz bei der Vermessung und Einstellung
- Messwertanzeige in Echtzeit mit eingeblendeten Fahrzeug-Solldaten
- Animierte Einstellhinweise für Fremdfahrzeuge
- Serienmäßig viele Sprachen für Mitarbeiter aus aller Welt
- ASA network ready
Einfache Live-Messung der Höhenstandswerte mit schnell anzubringenden Höhenstandsmarken
- Automatische Berechnung des Höhenstands
- Permanente Messung des Höhenstands während der gesamten Vermessung
- Automatische Anpassung der Sollwerte basierend auf dem gemessenen Höhenstand
- Messwertaufnehmer können bei Nichtgebrauch einfach von der Bühne entfernt werden
- Beissbarth DualView Kamerasystem für die ultimative Kontrolle, vor allem bei komplexen Fahrwerken
- Keine feste Positionsbindung der Messtafeln
- Plug & Play: keine Kalibrierung bei Erstinstallation oder bei Tafelaustausch nötig
- Umfangreiche Beissbarth Fahrzeugdatenbank mit Einstellhilfen direkt von den Fahrzeugherstellern
- Qualität aus Deutschland
- WLAN Version
Lieferumfang:
- Messwertaufnehmer mit DualView Kamera Technologie
- WLAN/Bluetooth Kommunikationsbox

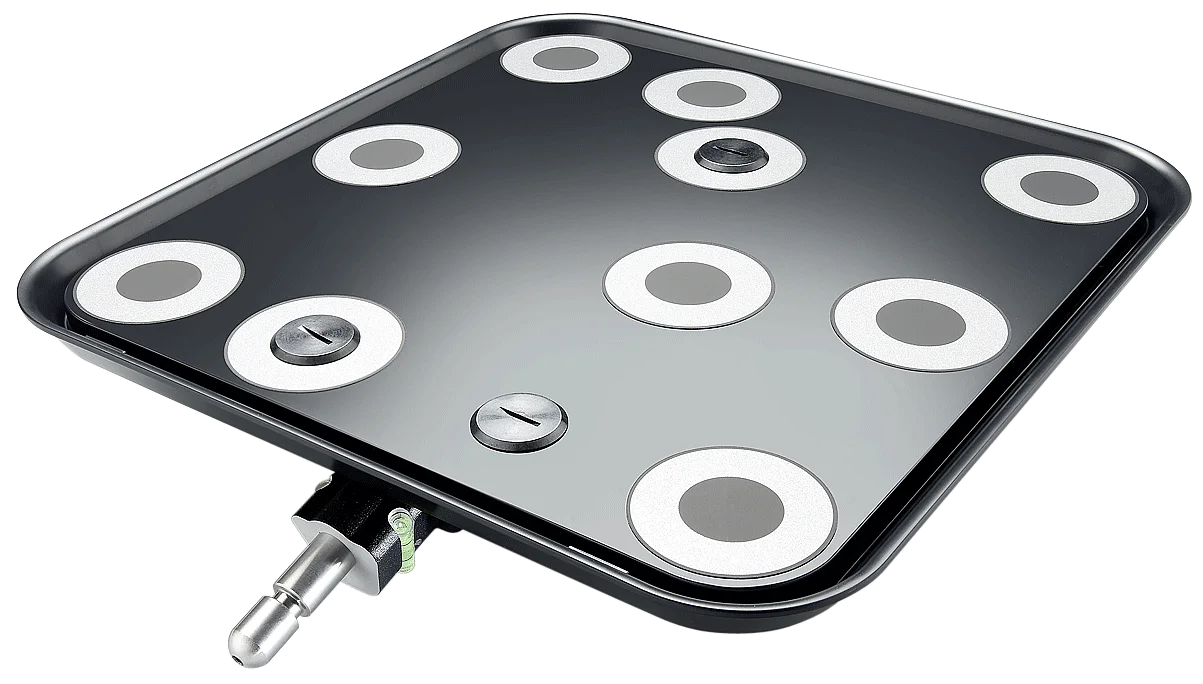

- Messtafeln

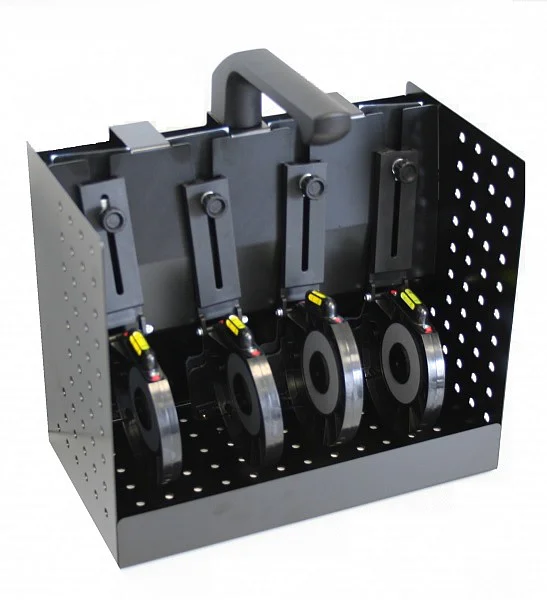

- Höhenstandsmarken universal mit Transportbehälter
- Höhenstandsmarken für Mini / Z3 / Z4
- Fahrwerksdaten mit zusätzlichen BMW Professional Daten
- Fahrwagen
- HighPerformance PC
- 27"-Monitor
- Drucker
- OEM Magnethalter mit langen Magneten
- Bühnenadaption
- Präzisions-Drehuntersatz für Vorder- und Hinterachse
- Fernbedienung
- Bremsspanner und Lenkradfeststeller
- Kabelsatz 7,5m
Für das KDS 3D sind nur die Magnethalter zugelassen. Die Nutzung anderer Radhalter mit dem KDS 3D ist an Fahrzeugen der BMW Gruppe nicht freigegeben.
| Betriebstemperatur | 5 - 40 °C |
|---|---|
| Elektrischer Anschluss | 120 - 220 V | 50 - 60 Hz |
| Datenübertragungsart | - Kabellos |
| Messsystem | - 3D |
| Leistung | 0,5 kW |
| Lagertemperatur | -20 - 60 °C |
| Relative Luftfeuchtigkeit Anwendung | (40 °C) 10 - 90 % |
| Höhe Fahrwagen | 1520 mm |
| Breite Fahrwagen | 880 mm |
| Tiefe Fahrwagen | 770 mm |
| Gewicht Fahrwagen | 100 kg |
| Höhe Messwertaufnehmer | 130 mm |
| Breite Messwertaufnehmer | 320 mm |
| Tiefe Messwertaufnehmer | 630 mm |
| Gewicht Messwertaufnehmer | 9,3 kg |
| Höhe WLAN-Box | 627 mm |
| Breite WLAN-Box | 250 mm |
| Tiefe WLAN-Box | 131 mm |
| Gewicht WLAN-Box | 7,4 kg |
| Schutzart WLAN-Box | IP 54 |
| Fahrzeugdaten Update Cars & Vans Europa | Key Card | 1 690 002 015 |
|---|---|
| Höhenstandsmarken BMW | KDS 3D-Modelle | 1 690 701 132 |
| Spezial-Höhenstandsmarken BMW | Mini / Z3 / Z4 | 1 690 701 095 |

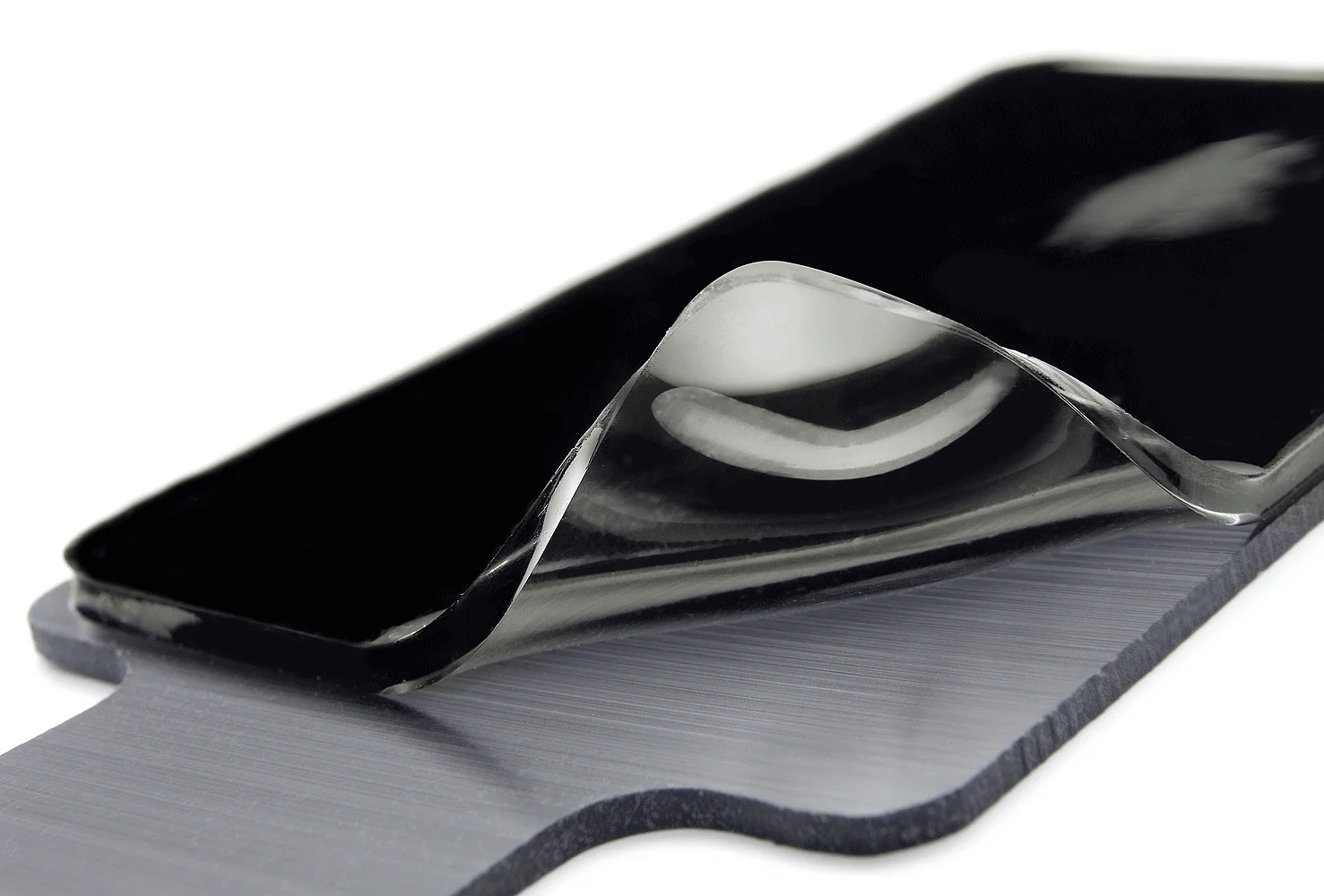

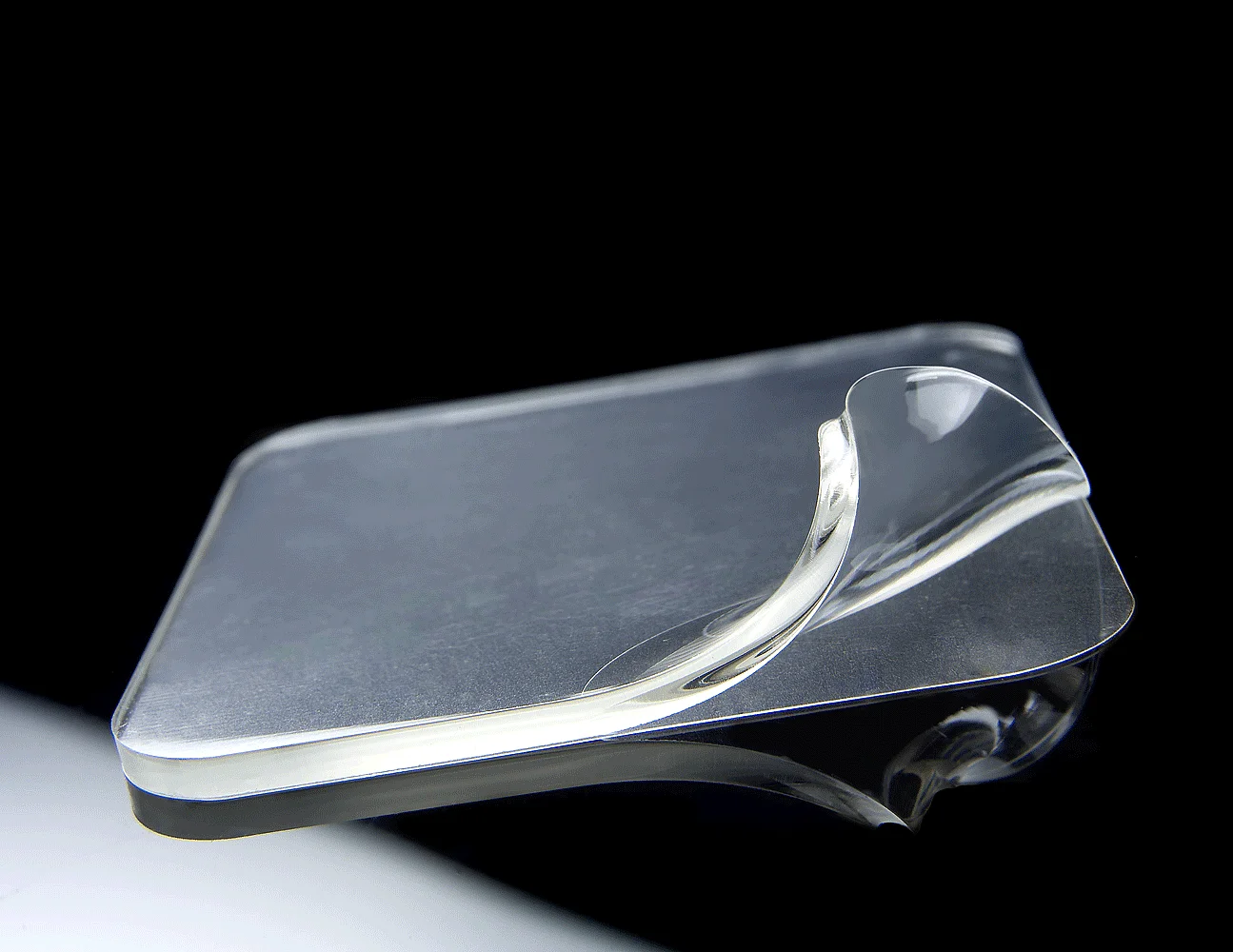

| Ersatzklebepads für BMW Höhenstandsmarken | klein | 1 690 701 236 |
| Ersatzklebepads für BMW Höhenstandsmarken | groß | 1 690 701 228 |
| Mechanischer Alu-Drehuntersatz Präzision | 1 690 401 028 |
| Gummiüberzug für Alu-Drehuntersatz | 1 690 402 001 |
| Auffahrrampen für 2 Alu-Drehuntersätze | 1 690 701 052 |
| Auffahrrampen für Dreh- und Schiebeuntersätze | 1 690 401 008 |
| Bühnenadaption Erweiterung auf zweite Aufnahmeposition | 1 690 701 503 |

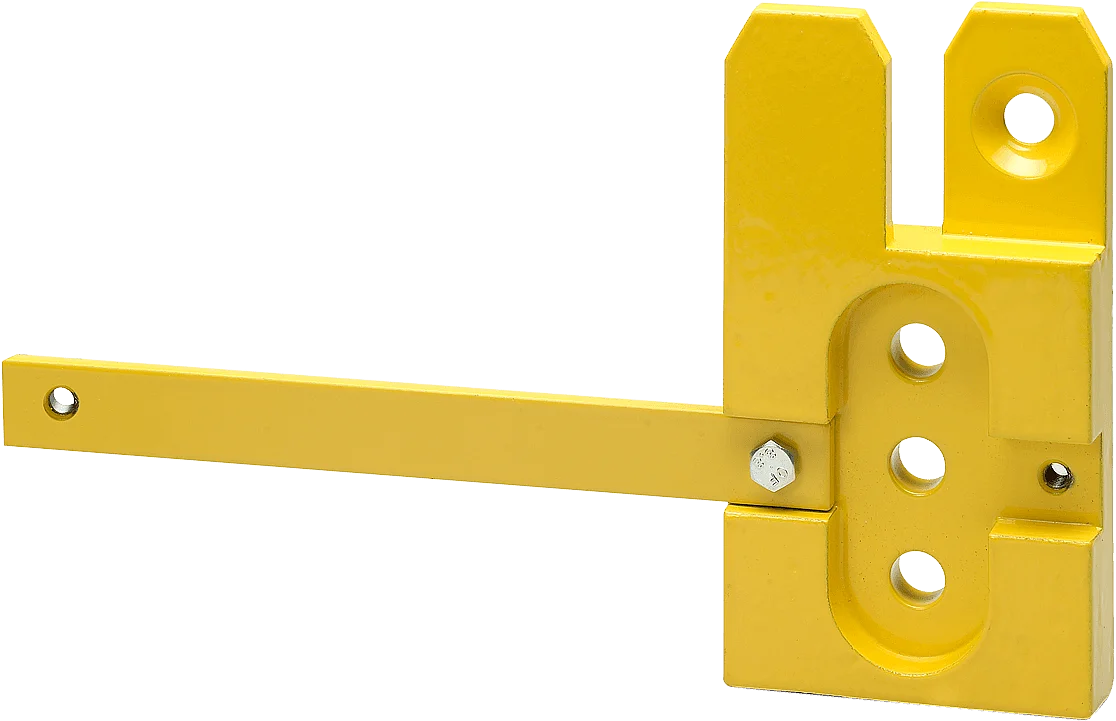

| Spezial-Bühnenadaption für Beissbarth / Consul | 1 690 701 123 |

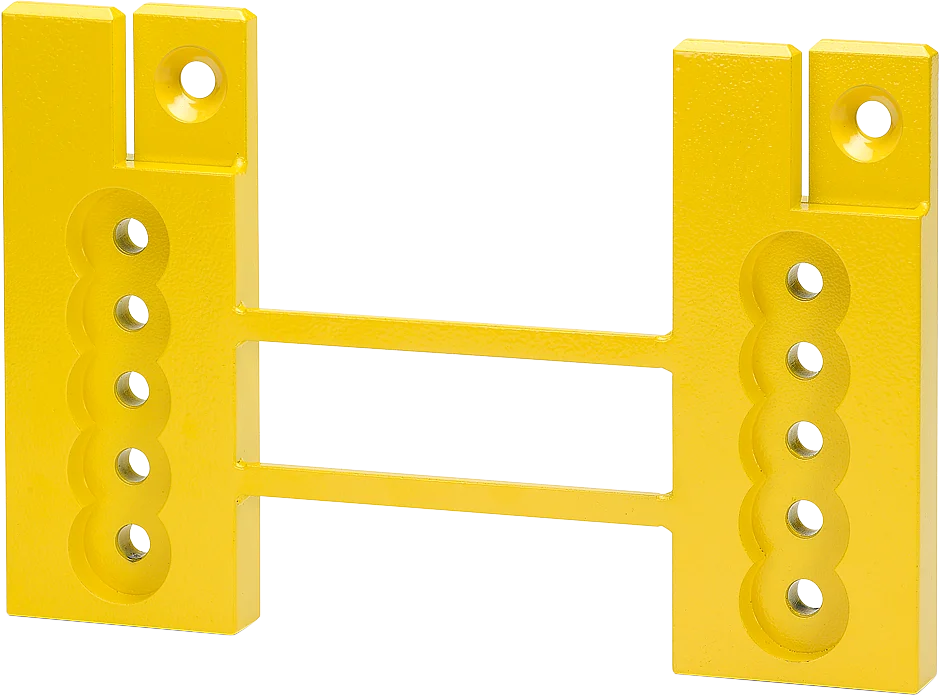

| Spezial-Bühnenadaption Erweiterung für Beissbarth / Consul | 1 690 701 311 |
| Spezial-Bühnenadaption für Bühnen mit U-Profil | 1 690 701 020 |

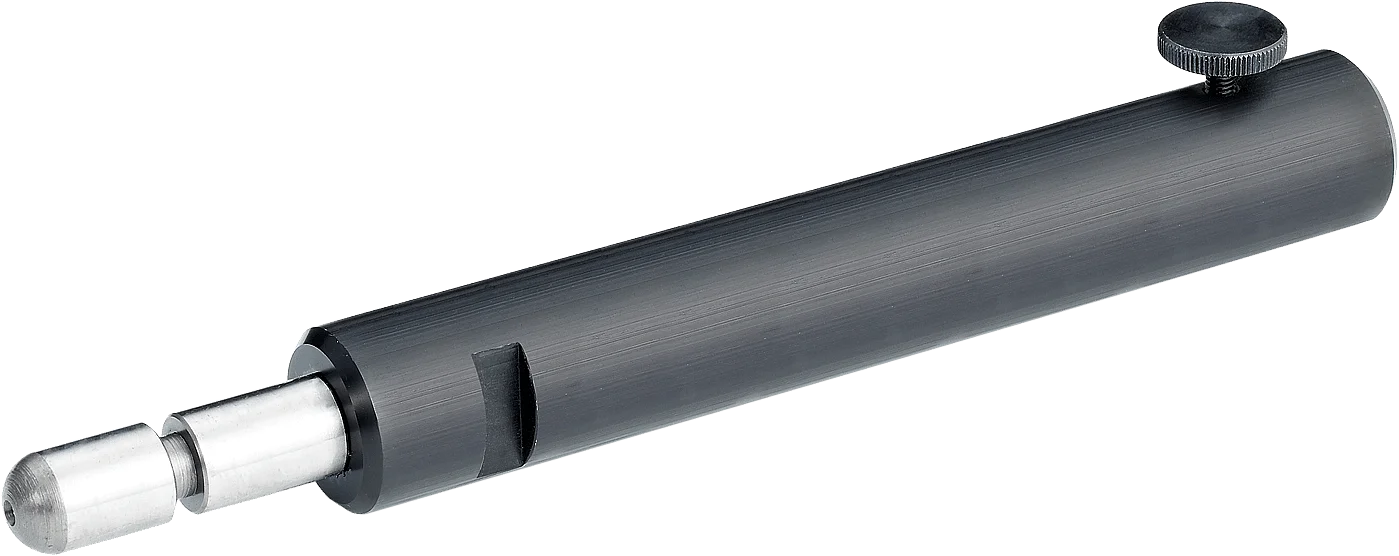

| Verlängerungsmagnet für Magnethalter | 100 mm | 1-tlg. | 1 690 701 523 |
| Messtafeln 340 cm | 1 690 701 032 |
| Verlängerung für Fahrzeuge mit geringer Spurweite und Wohmobile | 1 690 701 127 |
| Standardmesstafel für Easy 3D | 1 690 711 005 |

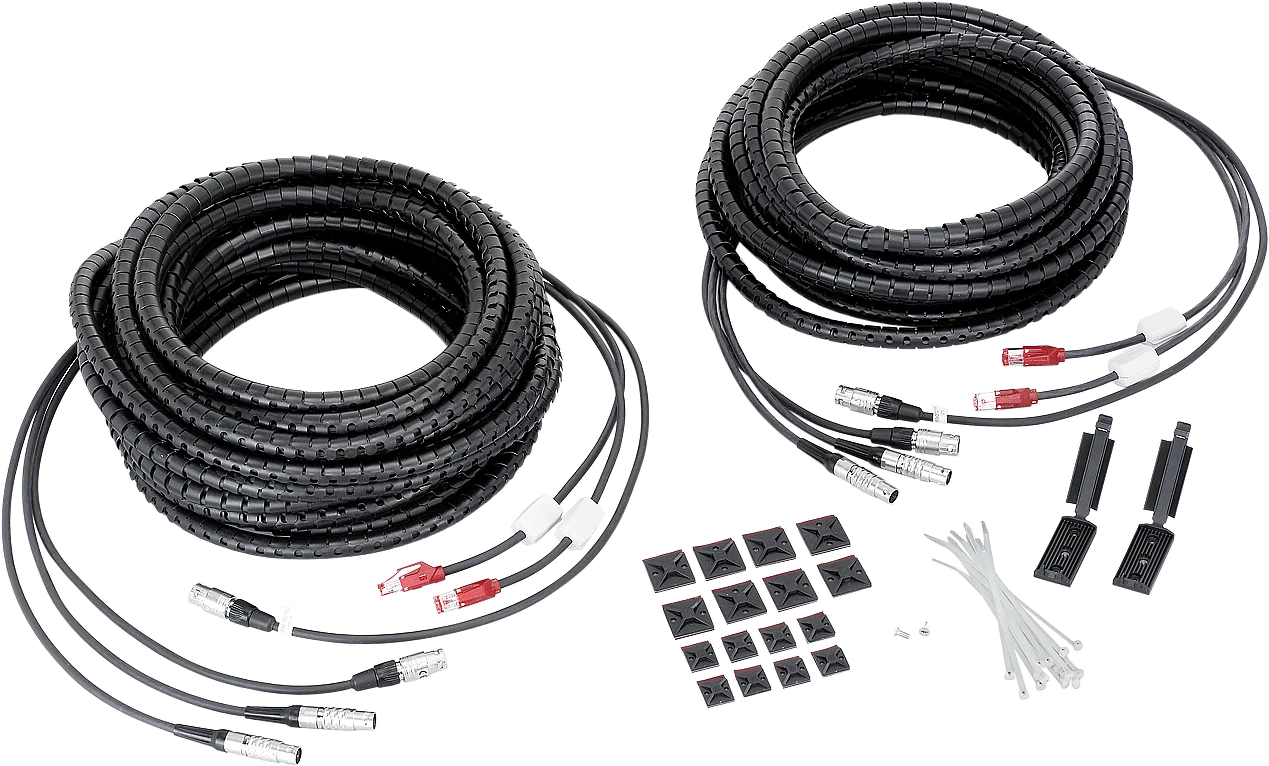

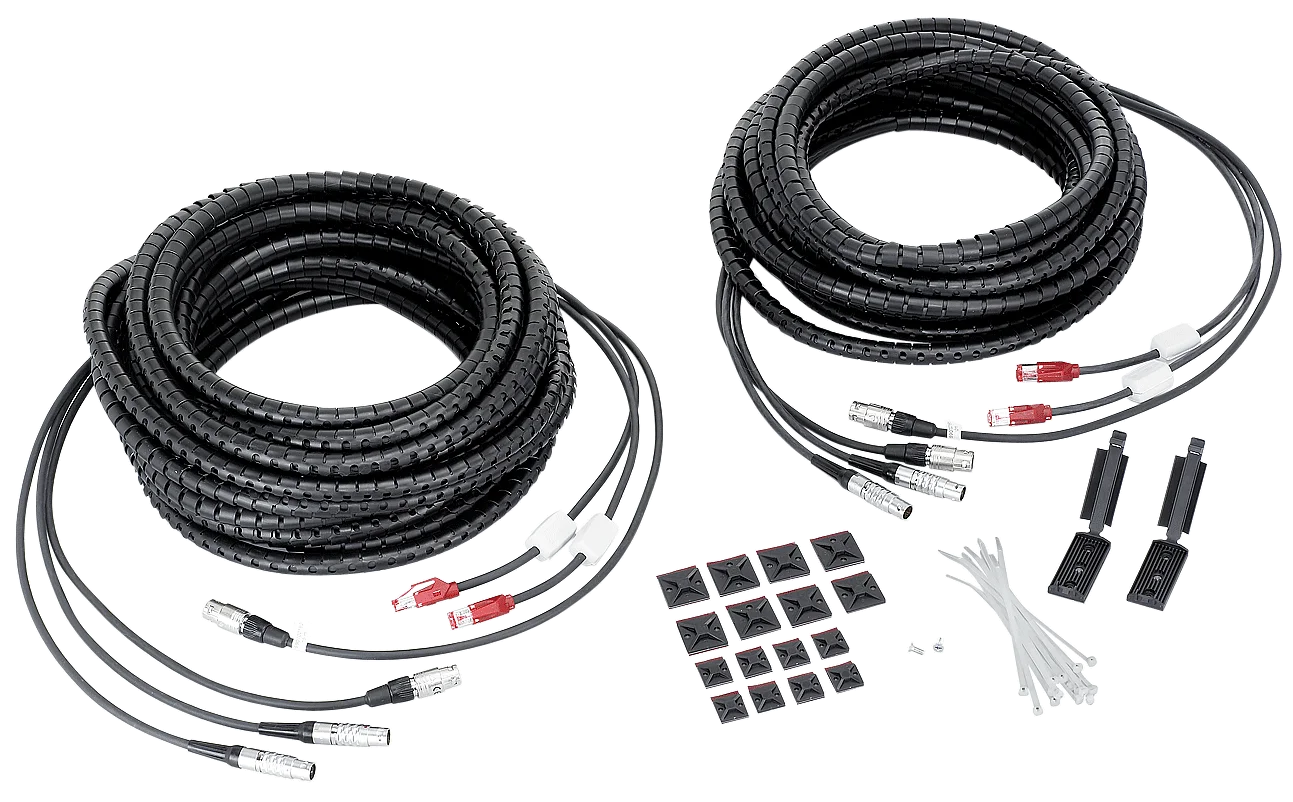

| Kabelsatz 7,5 m / 7,5 m | 1 690 701 205 |
| Kabelsatz 12 m / 12 m | 1 690 701 029 |
| Kabelsatz 15 m / 15 m | 1 690 701 030 |
| Kabelsatz 25 m / 25 m | 1 690 701 163 |
| Bremsspanner | 1 690 401 006 |
| Lenkradfeststeller | 1 690 401 007 |

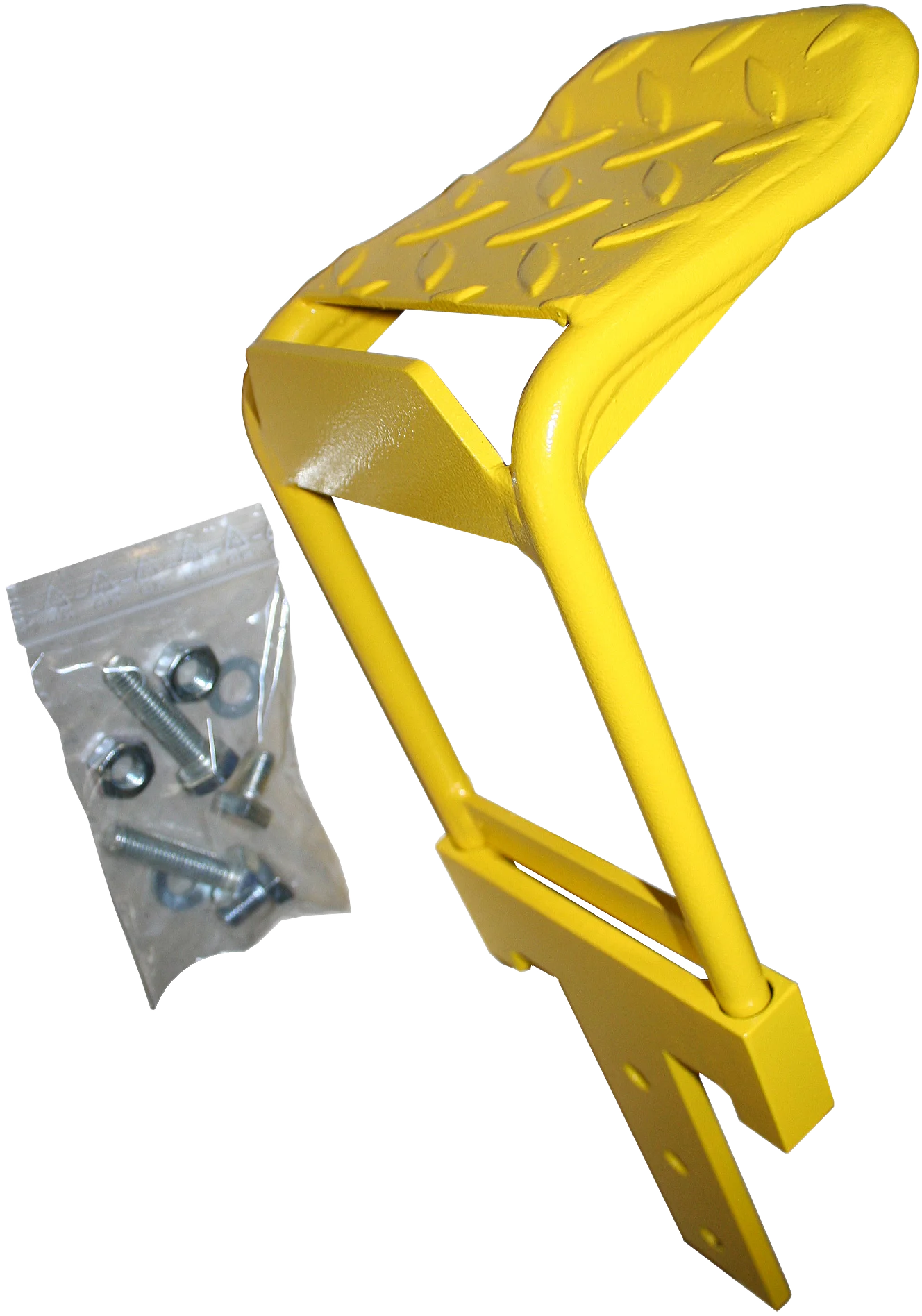

| Trittschutz für Easy 3D | 1 690 701 045 |
