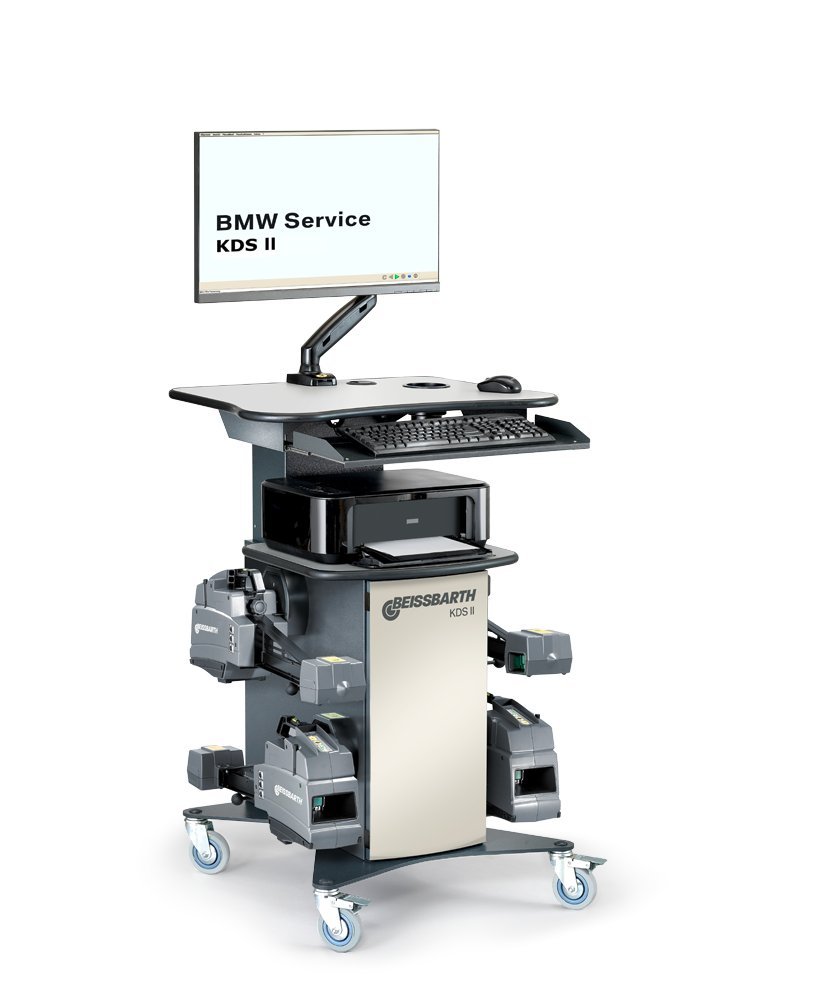

Achsmessgerät KDS II Flex | für BMW

BMW KDS II Flex - für Präzision im Fahrwerk | mit CCD-Technologie und Funk-Datenübertragung (2,4 Ghz) | mit Fahrwagen (ohne PC, Drucker und Monitor) | inkl. Messwertaufnehmer-Notfallkabelsatz, 2 Präzisions-Drehtellern, Präzisions-Spoileradapter sowie Schnellspanneinheit

Artikelnummer: 1 690 500 102

Perfekt integriert in die Fahrerassistenzsystem-Kalibrierung (FAS) und Scheinwerferprüfung:

  • Der Platz vor der Bühne kann für Kalibriertafeln und Scheinwerfereinstellgeräte benutzt werden

Best in class: Höchste Genauigkeit

  • 360° Messfeld sorgt für permanente Selbstüberwachung und Anpassung des Systems
  • Keine Bindung oder Kalibrierung an eine Bühne ermöglicht eine Messung an jedem geeignetem Achsmessplatz
  • Funkübertragung und Batteriebetrieb sorgen für volle Mobilität und ermöglichen die Nutzung eigener Tablets oder Laptops
  • Intelligentes Ladekonzept für mobile Lösungen entweder am Fahrwagen oder über Wandlösung
  • Qualität aus Deutschland

Kluge Software für maximale Effizienz bei der Vermessung und Einstellung

  • Messwertanzeige in Echtzeit mit eingeblendeten Fahrzeug-Solldaten
  • Animierte Einstellhinweise für Fremdfahrzeuge
  • Serienmäßig viele Sprachen für Mitarbeiter aus aller Welt
  • Spuranzeige im eingeschlagenen Zustand sowie Spur- und Sturzanzeige im angehobenen Zustand für bequeme Spurstangeneinstellung
  • ASA network ready
  • Komplette Vermessung ohne das Fahrzeug anheben oder verschieben zu müssen
  • Datenübertragung: 2,4 Ghz

Lieferumfang:

  • Messwertaufnehmer mit Encoder und Batteriebetrieb (2,4 Ghz Frequenz)
  • Software mit Schnellvermessung
  • Fahrwerksdaten mit zusätzlichen BMW Professional Daten
  • Fahrwagen (ohne PC, Drucker und Monitor)

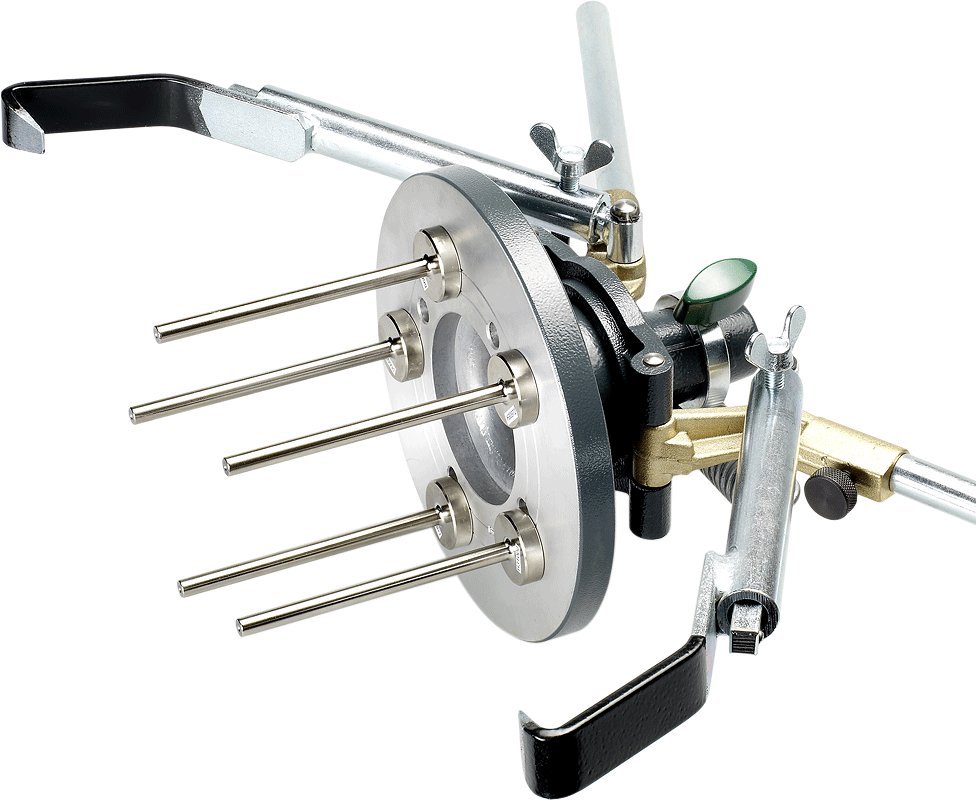

  • Schnellspanneinheit für BMW mit Abstandsbolzen
  • Präzisions-Spoileradapter 50 mm
  • Präzisions-Drehuntersatz mit Elektronik (für maximalen Lenkeinschlag) für Vorderachse
  • Präzisions-Drehuntersatz ohne Elektronik für Hinterachse
  • Fernbedienung
  • Bremsspanner und Lenkradfeststeller
  • Notfallkabelsatz für Messwertaufnehmer

Für das KDS II sind nur die BMW Schnellspannhalter zugelassen. Die Nutzung anderer Radhalter mit dem KDS II ist an Fahrzeugen der BMW Gruppe nicht freigegeben.

Betriebstemperatur5 - 40 °C
Elektrischer Anschluss120 - 220 V | 50 - 60 Hz
Datenübertragungsart- kabellos
Messsystem- CCD
Leistung0,5 kW
Frequenz2400 MHz
Lagertemperatur-20 - 60 °C
Relative Luftfeuchtigkeit Anwendung(40 °C) 10 - 90 %
Höhe Fahrwagen1520 mm
Breite Fahrwagen880 mm
Tiefe Fahrwagen770 mm
Gewicht Fahrwagen110 kg
Fahrzeugdaten Update Cars & Vans Europa | Key Card1 690 002 015
Mechanischer Alu-Drehuntersatz Präzision1 690 401 028
Elektronischer Alu-Drehuntersatz ohne Verbindungsleitung | Präzision1 690 401 013
Verbindungsleitung für elektronische Drehuntersätze1 690 403 001
Gummiüberzug für Alu-Drehuntersatz1 690 402 001
Auffahrrampen für 2 Alu-Drehuntersätze1 690 701 052
Auffahrrampen für Dreh- und Schiebeuntersätze1 690 401 008
Schnellspanneinheit BMW | OEM1 690 801 001
Abstandsbolzen für Schnellspanneinheit BMW | 120 mm1 690 801 003
Spoileradapter 50 mm | Präzision1 690 401 014
Wandhalterung für Messwertaufnehmer1 690 311 146
Kabelsatz CCD1 690 401 012
Bremsspanner 1 690 401 006
Lenkradfeststeller 1 690 401 007
