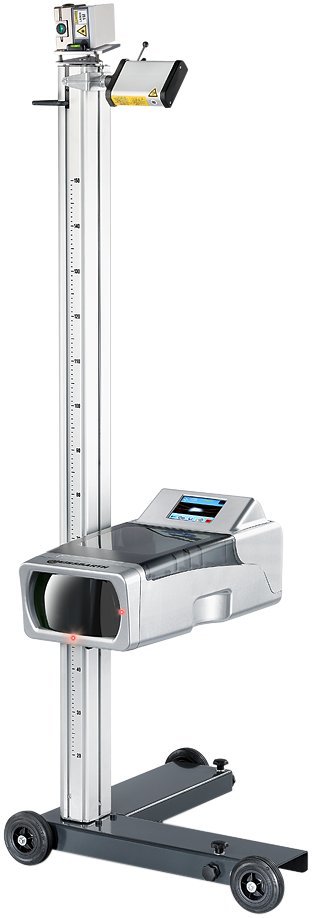

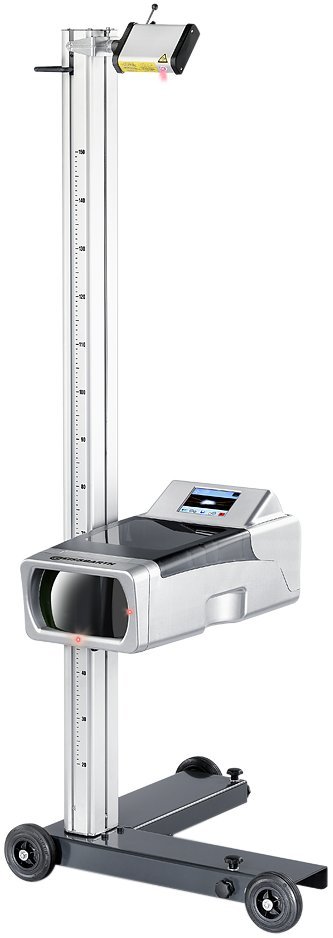

Scheinwerfereinstellgerät MLD 815 | mit Neigungsmesser

Beissbarth MLD 815 - Scheinwerfer digital messen und einstellen

Artikelnummer: 1 692 104 356

TÜV-zertifiziert - Baumusterfreigabe TPN 2023-05-2208484 gemäß Richtlinie für die Prüfung von Scheinwerfereinstell-Prüfgeräten (StVZO §50 Absatz 5).
Die Ausrichtung (Nivellierung) des MLD 815 am Messplatz entspricht den neuesten Anforderungen an Messplätze in Werkstätten.
Zweidimensionale Libelle zur horizontalen Nivellierung des Lichtkastens
Nivellierbarer 3-Rad-Fahrwagen
Nivellierbares Laufschienensystem für Über- und Unterflurmontage (3 m) als optionales Zubehör

Kreuz- und Ausrichtlaser zur präzisen Positionierung
Für alle Lichtquellen (Xenon, Bi-Xenon, LED, Bi-LED, Halogen) und blendfreien Fernlichtsysteme (Dynamic Light Assist - DLA, Matrix)
Alle Fahrzeugarten (Pkw, Lkw und Motorräder)
Alle Scheinwerferarten (Haupt-, Nebel- und Zusatzscheinwerfer)
CMOS-Kamera für digitale Bildverarbeitung in Echtzeit
Integrierter Drucker
Messergebnisse in Echtzeit
Vergleich der Messwerte mit Grenzwerten und eindeutiger Rot-Grün-Beurteilung
Exakte Definition der Hell-Dunkel-Grenze ohne störenden Blausaum
Digitaler LCD-Farbmonitor (5,7") mit 262.000 Farben
Touchscreen-Funktion (Bedienung auch mit Handschuh)
Intuitive, einfache Benutzerführung
Visuelle und akustische Signale zur Unterstützung des Messablaufs
Menü in 7 Sprachen
Bedienpanel für unterschiedliche Einsatzbereiche um 180° verstellbar (z.B. bei der HU zum Prüfen oder in der Werkstatt zum Einstellen)
Unabhängig durch Batteriebetrieb - Batterie Ausrichtlaser: 3 x Mignon AA 1,5 V
Messhöhe (optischer Mittelpunkt): 24 - 145 cm
Messwerte: Horizontale und vertikale Abweichung (Nickwinkel), Intensität, Rollwinkel, Gierwinkel
Digitale Präzision: +/- 1 cm auf 10 Meter Messstrecke

Optional: Visualisierung am Werkstatt-PC
Darstellung der Hell-Dunkelgrenze am PC Monitor oder TFT Bildschirm
Datenübertragung via Bluetooth® zum PC
Bedieneroberfläche vereinfacht die intuitive Nutzung
Datenbankfunktion
Druck und Archivierung
Anpassung des Farbschemas durch den Anwender für hell/dunkel, je nach Lichtverhältnissen
Werkstatt-Netzwerk-Konnektivität: Unterstützt Bosch Connected Repair Werkstattnetzwerk, ASA Netzwerk Kompatibilität garantiert

Zertifikate: CE, TÜV, EMC, FCC, FDA

Gewicht	46 kg
Betriebstemperatur	5 - 45 °C
Elektrischer Anschluss	100 - 240 V \| 50 - 60 Hz
Batteriespannung (DC)	12 V
Höhe des Lichtzentrums	250 - 1500 mm
Messbereich ober-/unterhalb	600 - -600 mm
Lichtstärke	0 - 150000 cd
Beleuchtungsstärke	(1m) 0 - 150000 / (25m) 0 - 240 lx
Lagertemperatur	-25 - 45 °C
Ausführung	- Digital
Verpackungslänge	1810 mm
Verpackungsbreite	660 mm
Verpackungshöhe	500 mm
Bruttogewicht	66 kg
Messbereich Abblendlicht rechts/links	1000 - -1000 mm
Messbereich Fernlicht rechts/links	1000 - -1000 mm
Relative Luftfeuchtigkeit Lagerung	20 - 80 %
Relative Luftfeuchtigkeit Anwendung	30 - 60 %
Strahlungsleistung Ausrichtlaser	5 mW
Betriebsspannung Ausrichtlaser	3 - 5 V (DC)
Laserklasse Ausrichtlaser	2
Projektion Ausrichtlaser	130° x 0,4 mrad
Laserdiode Ausrichtlaser	635 nm
Laserklasse Kreuzlaser	2
Projektion Kreuzlaser	90° x 0,4 mrad
Laserdiode Kreuzlaser	635 nm
Strahlungsleistung Kreuzlaser	5 mW
Betriebsspannung Kreuzlaser	3 - 5 V (DC)
Integrierter Neigungsmesser	Ja

Laufschienen-Set 3 m	1 692 105 080
Laufschienen-Verlängerungs-Set 1,5 m	1 692 105 112
Höhenstandsensor \| MLD 6xx und 8xx	1 692 105 066
Schutzhaube für Scheinwerfereinstellgeräte	1 692 105 079
Ausrichtungs-Kit Längsmittelebene gemäß Ford-Anforderung \| für MLD 815	1 692 105 180
PC-Software Icperform - Headlight	1 692 105 145
Matrix 2 Upgrade \| für MLD 815	1 692 105 269
Ford Matrix \| für MLD 815	1 692 105 288
Skoda Funktion \| für MLD 815	1 692 105 289
