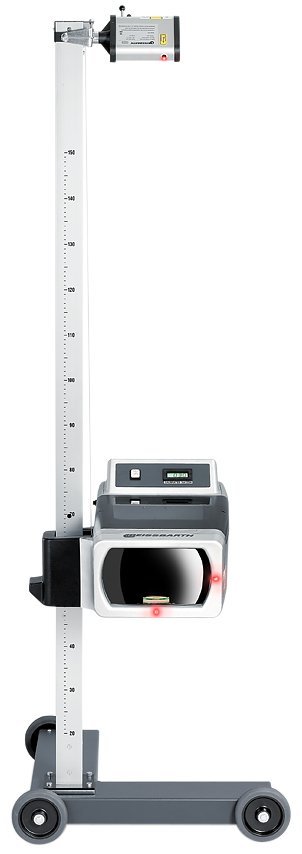

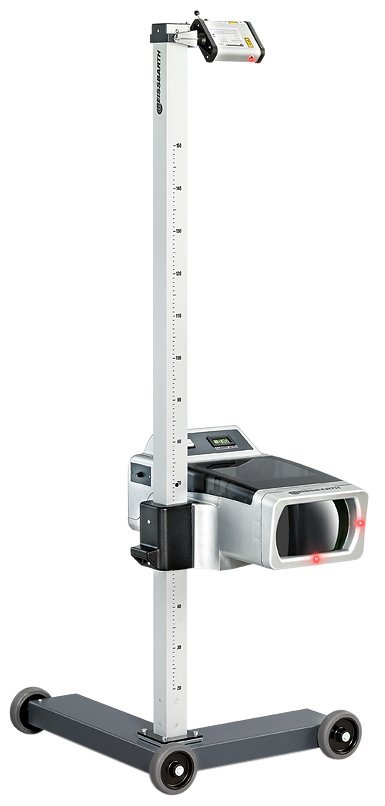

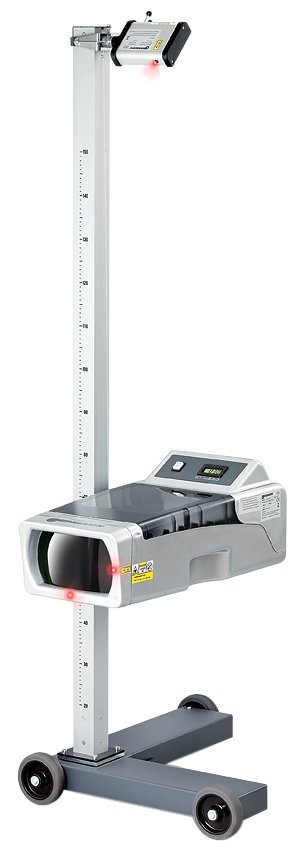

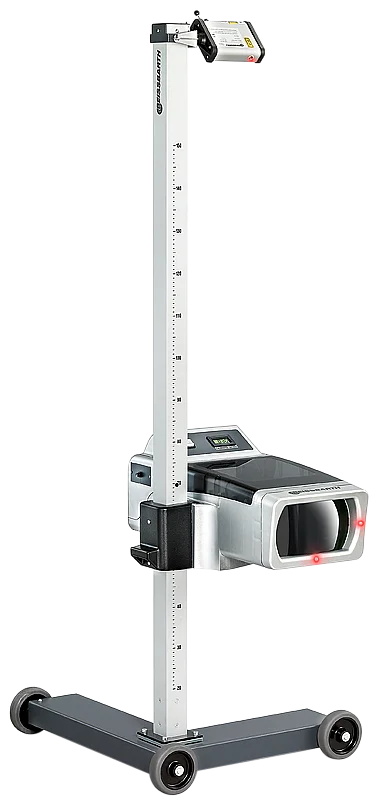

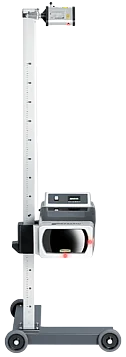

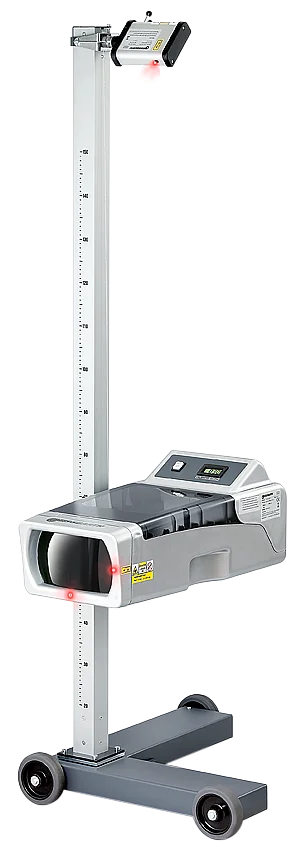

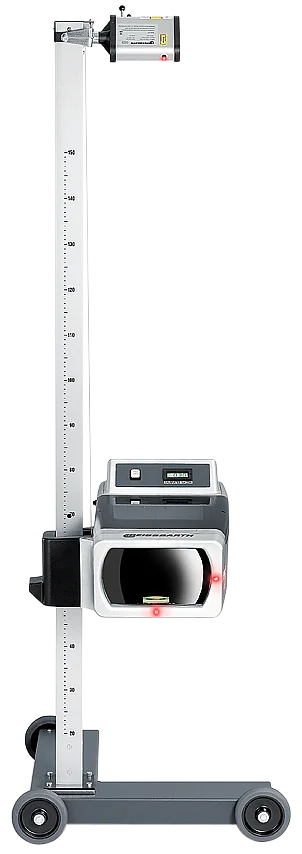

Scheinwerfereinstellgerät MLD 10
Beissbarth MLD 10 - Analoges Scheinwerfer-Einstellgerät
Artikelnummer: 1 692 104 357
StVZO §29 HU-Scheinwerfer-Prüfrichtlinie: MLD 10 ist kalibrierfähig gemäß den gesetzlichen Anforderungen
- TÜV-zertifiziert - Baumusterfreigabe TPN 2023-05-2208486 gemäß Richtlinie für die Prüfung von Scheinwerfereinstell-Prüfgeräten (StVZO §50 Absatz 5)
- Die Ausrichtung (Nivellierung) des MLD 10 am Messplatz entspricht den neuesten Anforderungen an Messplätze in Werkstätten.
- Zweidimensionale Libelle zur horizontalen Nivellierung des Lichtkastens
- Nivellierbarer 3-Rad-Fahrwagen
- Nivellierbares Laufschienensystem für Über- und Unterflurmontage (3 m) als optionales Zubehör
Für Schienenbetrieb ist das Radhülsen-Set (1692105188) erforderlich
Analoges Scheinwerfer-Einstellgerät MLD 10: Basis für Scheinwerfer-Einstellung
- Kreuz- und Ausrichtlaser mit drehbarer Säule zur präzisen Positionierung
- Für alle Lichtquellen (Xenon, Bi-Xenon, LED, Bi-LED, Halogen)
- Alle Fahrzeugarten (Pkw, Lkw und Motorräder)
- Alle Scheinwerferarten (Haupt-, Nebel- und Zusatzscheinwerfer)
- Bedienpanel für unterschiedliche Einsatzbereiche um 180° verstellbar (z. B. bei der HU zum Prüfen oder in der Werkstatt zum Einstellen)
- Messhöhe (optischer Mittelpunkt): 25 - 150 cm
- Intensität Messung: Luxmeter mit Digitalanzeige
- Batterie Ausrichtlaser: 3 x Mignon AA 1,5 V
Zertifikate: CE, TÜV
| Gewicht | 33 kg |
|---|---|
| Betriebstemperatur | 5 - 45 °C |
| Batteriespannung (DC) | 9 V |
| Höhe des Lichtzentrums | 250 - 1250 mm |
| Messbereich ober-/unterhalb | 0 - -400 mm |
| Beleuchtungsstärke | (25m) 0 - 240 lx |
| Lagertemperatur | -25 - 45 °C |
| Ausführung | - Analog |
| Verpackungslänge | 1810 mm |
| Verpackungsbreite | 660 mm |
| Verpackungshöhe | 500 mm |
| Bruttogewicht | 53 kg |
| Messbereich Abblendlicht rechts/links | 300 - -300 mm |
| Messbereich Fernlicht rechts/links | 50 - -300 mm |
| Relative Luftfeuchtigkeit Lagerung | 20 - 80 % |
| Relative Luftfeuchtigkeit Anwendung | 30 - 60 % |
| Strahlungsleistung Ausrichtlaser | 5 mW |
| Betriebsspannung Ausrichtlaser | 3 - 5 V (DC) |
| Laserklasse Ausrichtlaser | 3R |
| Projektion Ausrichtlaser | 130° x 0,4 mrad |
| Laserdiode Ausrichtlaser | 635 nm |
| Laserklasse Kreuzlaser | 3R |
| Projektion Kreuzlaser | 90° x 0,4 mrad |
| Laserdiode Kreuzlaser | 635 nm |
| Strahlungsleistung Kreuzlaser | 5 mW |
| Betriebsspannung Kreuzlaser | 3 - 5 V (DC) |
| Integrierter Neigungsmesser | Nein |
| Laufschienen-Set 3 m | 1 692 105 080 |
|---|---|
| Laufschienen-Verlängerungs-Set 1,5 m | 1 692 105 112 |
| Radhülse für Schienenbetrieb | 1 692 105 188 |
| Schutzhaube für Scheinwerfereinstellgeräte | 1 692 105 079 |
