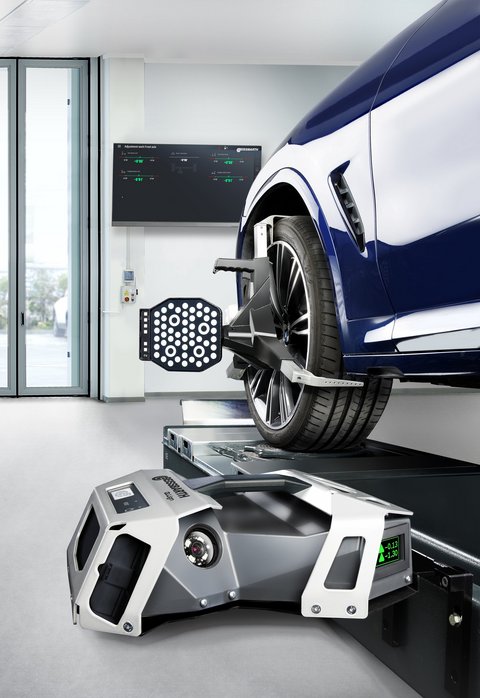

Achsmessgerät Q.Lign | Compact Air

Web-basiertes 3D Achsmessgerät. Ohne Radhalter, oder Drehuntersätze. Ideal für den schnellen Lufttransport

Artikelnummer: 1 690 200 015

Achsvermessung der nächsten Generation: ultra-schnell, kompakt, connected

Das erste web-basierte Achsmessgerät der Welt

  • Kompakte web-basierte Technologie ersetzt den kompletten Fahrwagen mit PC und schafft mehr Raum
  • Stream-to-X: Direkt Anzeige der Software auf jedem TV, PC, Laptop, oder Smartphone
  • Profitieren Sie von der einfachen Integration von Q.Lign in die täglichen Prozesse und Systeme Ihrer Werkstatt

Die volle Geschwindigkeit, ohne Kompromisse in Präzision

  • Leistungsstarke Software mit optimiertem Ablauf der gesamten Achsvermessung
  • Neuer verkürzter Einmessvorgang für mehr Produktivität
  • 3D Kameratechnik produziert hochpräzise Messwerte und Einstellmöglichkeiten in Echtzeit

Volle Mobilität, unendliche Möglichkeiten

  • Unter dem Fahrzeug immer die Messwerte im Blick über vier OLED-Displays an den Messwertaufnehmern
  • Nutzen Sie den Raum vor der Bühne permanent für Scheinwerfereinstellung oder Fahrerassistenzsystem-Kalibrierung

Arbeite schlauer, nicht härter

  • Vermessung startet direkt mit Anbringung der Tafeln um Unfallfahrzeuge direkt zu ermitteln
  • Tafeltausch mit QR Code in Sekundenschnelle, ohne aufwendiges Kalibrieren
  • Messen mit jeder Tafel an allen Radpositionen reduziert Rüstzeiten und Aufspannfehler
  • Active lift control: Unser Erfolgskonzept für gerade Lenkräder

Den Kunden im Fokus

  • Verständliche und übersichtliche Protokolle für den Kunden
  • Themenbezogene Messprotokolle (z.B. Unfallvermessung) anstatt One-size-fits-all
  • Messung aller gängigen Fahrzeugparameter, inklusive Fahrzeugdimensionen zur einfachen Erkennung von Rahmenverzügen

Lieferumfang:

  • 2x Kompakte Q.Lign Messwertaufnehmer mit OLED-Displays
  • Display Modul für direktes Streaming auf TV, PC, Laptop, oder Tablet
  • Tablet
  • 2x Li-Ion 99.4Wh Batterien
  • 4x Tafel mit Auto Identifikation
  • Bühnenadaption
  • Duo-Ladegerät für Batterien
  • Lenkrad- und Bremspedalfeststeller
  • Key Card 365 für Fahrzeugdatenbank International

Hinweis: Kein komplettes Achsmessgerät. Radhalter und Drehuntersätzesind zusätzlich notwendig.

Gewicht39 kg
Verpackungseinheit1 Palette(n)
Elektrischer Anschluss100 - 230 V | 50 - 60 Hz | 1 ph
Einzelspur Vorder-/HinterachseJa
GesamtspurJa
SpurdifferenzwinkelJa
Sturz VA/HAJa
NachlaufJa
SpreizungJa
RadversatzJa
FahrachswinkelJa
Datenübertragungsartkabellos
Messsystem3D
Akku-Kapazität (Nennladung)99 Wh
RundlaufkorrekturJa
Radversatz VorderachseJa
SymmetrieachseJa
Verpackungslänge860 mm
Verpackungsbreite560 mm
Verpackungshöhe900 mm
Bruttogewicht50 kg
Ursprungsland, zollrechtlichDE
Radstand max.5000 mm
Fahrzeugdaten Update Q.Lign | Key Card 3651 690 002 019
ADAS Messtafeln | für Q.Lign1 690 200 013
Powerbox für Q.Lign1 690 201 029
Verbindungsleitung 10 m1 690 203 025
Verbindungsleitung 15 m1 690 203 041
Akku Ladestation für Q.Lign | inkl. Zubehör1 690 201 069
Akku für Q.Lign | Li-Ion | 99 Wh1 690 203 053
Netzteil für Q.Lign-Zubehör | 19 V RRC1 693 770 648
Notstrombox für Q.Lign1 690 201 030
Bühnenadaption für Q.Lign1 690 201 035
Tablet für Android | 10.1"1 693 770 644
Tastatur und Maus | Funk1 693 770 634
Wandhalterung für Q.Lign1 690 201 054
Drucker für Beissbarth Fahrwagen1 693 770 415
Fahrwagen mit 27"-Monitor | für Q.Lign1 690 201 055
Adapter-Satz Q.Grip | für Q.Lign | 4-tlg.1 690 101 010
Elektronischer Alu-Drehuntersatz ohne Verbindungsleitung | Standard1 690 401 011
Elektronischer Alu-Drehuntersatz ohne Verbindungsleitung | Präzision1 690 401 013
Gummiüberzug für Alu-Drehuntersatz1 690 402 001
Verbindungsleitung für elektronische Drehuntersätze1 690 403 001
Auffahrrampen für 2 Alu-Drehuntersätze1 690 701 052
Auffahrrampen für Dreh- und Schiebeuntersätze1 690 401 008
Füllstück für Alu-Drehuntersatz1 690 702 082
Füllstück für Alu-Drehuntersatz Präzision1 690 102 041
Magnethalter für Radmuttern | 75mm1 690 701 508
Magnethalter für Radmuttern | 100mm1 690 701 521
Selbstzentrierender Schnellspannhalter für Porsche1 690 380 010
Selbstzentrierender Schnellspannhalter für Tesla1 690 380 161
Selbstzentrierender Schnellspannhalter für Ferrari1 690 381 299
Zentralspanner Porsche Carrera GT1 690 301 002
Zentralspanner Porsche 911 GT3 und Turbo1 690 380 002
Schnellspannhalter Mercedes-Benz | OEM1 690 801 002
Schnellspannhalter BMW | OEM1 690 801 001
Abstandsbolzen für Schnellspanneinheit Mercedes Benz | 100 mm1 690 801 007
Abstandsbolzen für Schnellspanneinheit BMW | 120 mm1 690 801 003
Abstandsbolzen für Schnellspanneinheit Mercedes Benz und BMW | 125 mm1 690 401 019
Multi-Fit Spannhalter mit Standardklauen | 13 - 22" | 4 Stk.1 690 311 112
Multi-Fit Spannhalter mit Standardklauen | 13 - 22" | 1 Stk1 690 311 089
Spannklauen-Set für 1 Multi-Fit Spannhalter | Softline-Felgen1 690 311 164
Spannklauen-Set für 1 Multi-Fit Spannhalter | Lkw1 690 311 115
Verlängerungs-Set für Multi-Fit Spannhalter | 23 - 28"1 690 311 113
Bremsklötze-Satz 2-tlg.1 692 000 156
Ballasttasche 5 kg1 693 740 001
Ballasttasche 8 kg1 693 740 693
Ballasttasche 10 kg1 693 740 002
Ballasttasche 20 kg1 693 740 003
Abdeckhaube Tafel | Q.Lign1 690 202 155
Halterung | für 4x Q.Grip1 690 801 048
