PC-Anschluss-Kit für den Einbau im neuen Steuerschrank, direkte Verbindung zum PC mit USB-Kabel (bis ca. 1,5 m), USB-Platine für Steuerschrank, USB-Kabel, Lizenzen für ICperfrom Garage Car Software und Tablet App (nicht für Prüfstraße)
Neu! Die BD-Pkw-Serie jetzt mit Power-Box

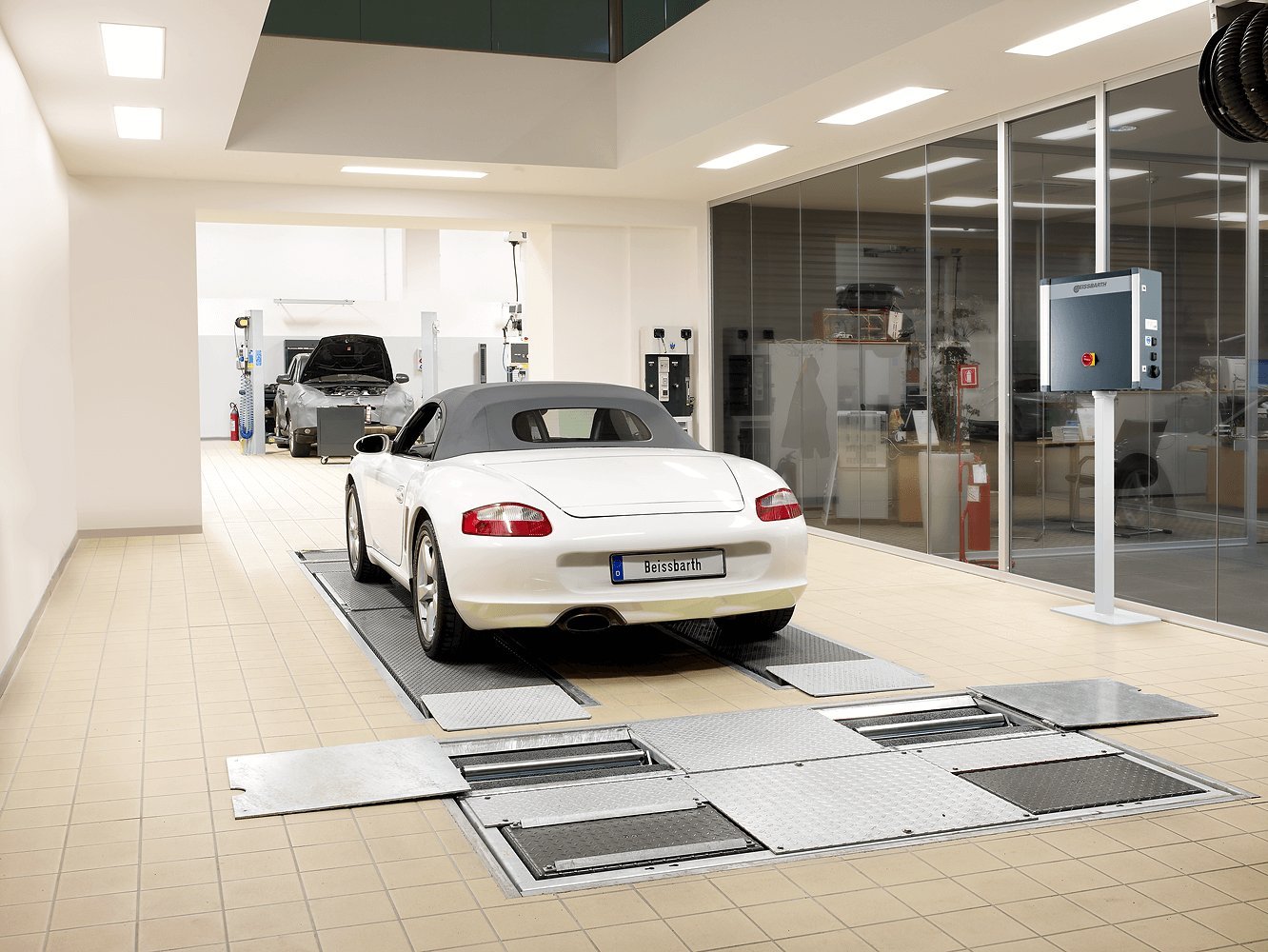

BD-Pkw-Bremsenprüfstände sind richtlinienkonform und für die Hauptuntersuchung geeignet. Gleichzeitig sind sie modulare Hilfsmittel bei Diagnosen, Reparatur- und Service-Arbeiten in der Werkstatt. Ganz nach Kundenanforderung kann der Bremsenprüfstand zur Prüfstraße mit Fahrwerkanalyse ausgebaut werden. Bedienung, Visualisierung und Bewertung von Prüfergebnissen erfolgt über Analoganzeige oder PC.
Einfach den Werkstatt-PC nutzen
- Das integrierte PC-Kit ist für den Einbau in der neuen Beissbarth Power-Box konzipiert und ermöglicht die direkte Verbindung zum Werkstatt-PC.
Mehr Service, mehr Kunden
Leistungsstarkes Zubehör:
- Standsäule für Power-Box
- PC-Fahrwagen
- LCD-Anzeigeset für Anzeigeeinheit
- PC-Kits (integriert oder extern) Professional IR
- Pedalkraftsensor (Funk-Version)
- Rollenabdeckbleche
- IR-Fernbedienung
Zugriff auf zahlreiche Funktionen durch Einbindung des Werkstatt-PC

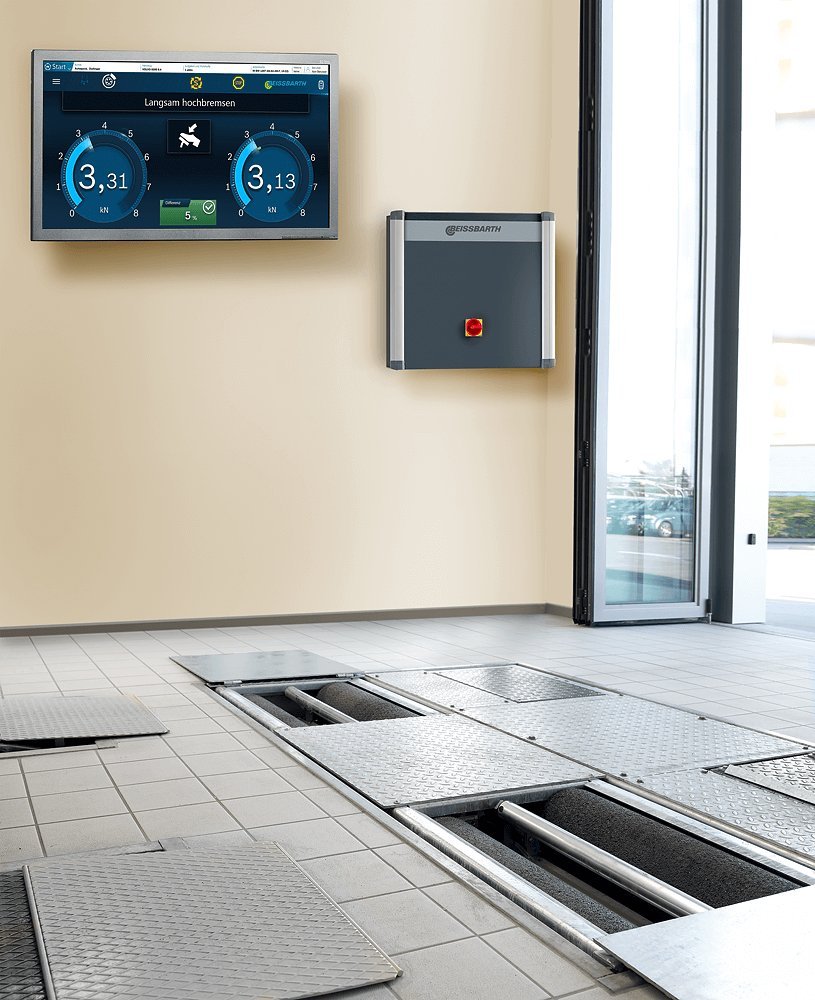

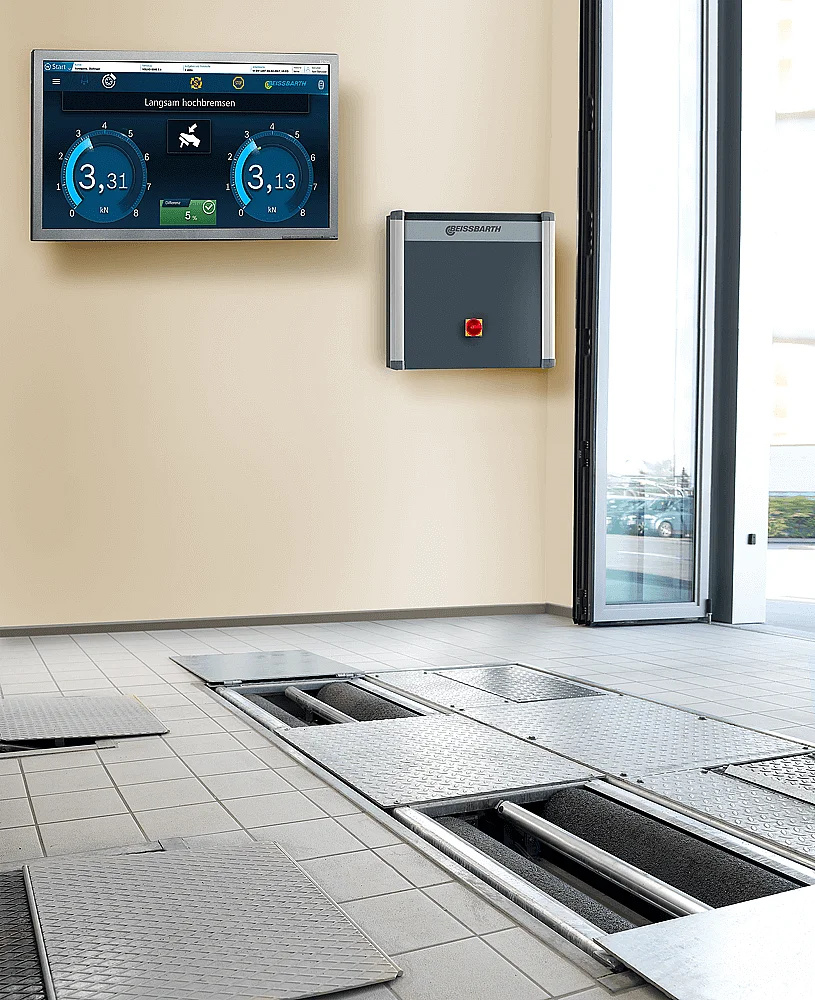

- Visualisierung von Prüfabläufen und Ergebnissen über Monitor
- Automatischer Ausdruck der Prüfprotokolle
- Schnelle Erweiterung zur Prüfstraße möglich

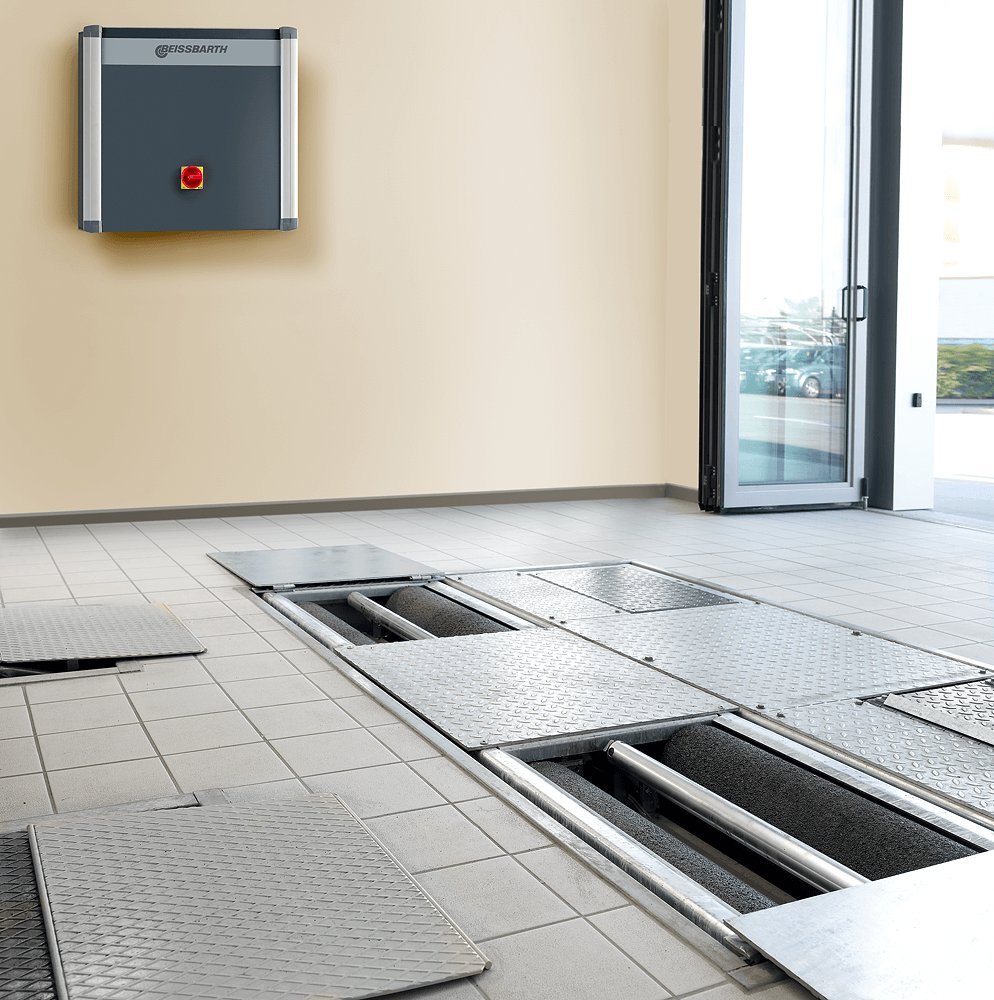

Beissbarth Power-Box für BD-Bremsenprüfstände
- Power-Box: der praktische neue Schaltschrank
- Alle Elektronik jetzt kompakt und sicher verstaut
- Alle elektronischen Komponenten sicher verstaut in einem robusten und leicht zugänglichen Gehäuse
- Leicht erkennbare und zugängliche ASA-Livestream-Schnittstelle im Gehäuse integriert
- K230-V-Steckdose am Prüfgerät für Laptop von Servicetechniker und Prüfer (Separate Zuleitung durch autorisierten Techniker notwendig)
- Leicht zugänglicher Hauptschalter mit Not-Aus-Funktion
- Wandmontage (Serie) oder Standsäule (optional)
ASA-Livestream
- Die ASA-Schnittstelle ermöglicht den Datenaustausch zwischen Bremsenprüfständen und Produktivsystemen der Prüforganisationen. Während der Prüfungen ist die Einbindung in ein anderes Werkstattnetz nicht gestattet. Für die Stromversorgung während der Prüfung wird eine 230-V-Steckdose benötigt.
Vier Möglichkeiten der PC-Anbindung für BD-Kits:
Zum Betrieb der BD-Kits wird ein PC-Kit benötigt.
- Integriertes ICperform PC-Kit mit ICperform Software Lizenz und Tablet App Lizenz (Art.-Nr. 1 691 601 964)
- Externes ICperform PC-Kit mit ICperform Software Lizenz und Tablet App Lizenz (Art.-Nr. 1 691 601 965)
- Integriertes ICperform PC-Kit - IR mit ICperform Software Lizenz (Art.-Nr. 1 691 601 963)
- Externes ICperform PC-Kit - IR mit ICperform Software Lizenz (Art.-Nr. 1 691 601 966)
Minimum PC Anforderungen: Windows 11 Professional, CPU 3Ghz (Intel Pentium Gen 12), 8GB DDR5, 512GB SSD, 6x USB, 1x RS232 (für Infrarot Fernbedienung), 1x LAN
| Raddurchmesser max. | 1000 mm |
|---|---|
| Gewicht | 439 kg |
| Felgendurchmesser max. | 32 " |
| Schutzart | 54 |
| Länge | 660 mm |
| Höhe | 250 mm |
| Messsystem | DMS |
| Breite | 2360 mm |
| Prüfgeschwindigkeit | 5,2 km/h |
| Reibungskoeffizient trocken/nass | 0,8 / 0,7 |
| Rollenlänge | 700 mm |
| Rollenüberhöhung | 25 mm |
| Felgendurchmesser min. | 10 " |
| Achsgewicht max. | 2,5 t |
| Rollendurchmesser | 205 mm |
| Prüfbreite min. | 800 mm |
| Prüfbreite max. | 2200 mm |
| Verpackungslänge | 2420 mm |
| Verpackungsbreite | 820 mm |
| Verpackungshöhe | 700 mm |
| Bruttogewicht | 469 kg |
| Raddurchmesser min. | 320 mm |
| Rollenachsabstand | 381 mm |
| Überfahrlast max. | 4,0 t |
| Höhendifferenz Rollenoberkante vorn - Werkstattboden | -10 mm |
| Raddurchmesser max. | 1000 mm |
|---|---|
| Gewicht | 439 kg |
| Felgendurchmesser max. | 32 " |
| Schutzart | 54 |
| Länge | 660 mm |
| Höhe | 250 mm |
| Messsystem | DMS |
| Breite | 2360 mm |
| Prüfgeschwindigkeit | 5,2 km/h |
| Reibungskoeffizient trocken/nass | 0,8 / 0,7 |
| Rollenlänge | 700 mm |
| Rollenüberhöhung | 25 mm |
| Felgendurchmesser min. | 10 " |
| Achsgewicht max. | 2,5 t |
|---|---|
| Rollendurchmesser | 205 mm |
| Prüfbreite min. | 800 mm |
| Prüfbreite max. | 2200 mm |
| Verpackungslänge | 2420 mm |
| Verpackungsbreite | 820 mm |
| Verpackungshöhe | 700 mm |
| Bruttogewicht | 469 kg |
| Raddurchmesser min. | 320 mm |
| Rollenachsabstand | 381 mm |
| Überfahrlast max. | 4,0 t |
| Höhendifferenz Rollenoberkante vorn - Werkstattboden | -10 mm |
- Integriertes ICperform PC-Kit mit ICperform Software Lizenz und Tablet App Lizenz16916019641691601964
- Externes ICperform PC-Kit mit ICperform Software Lizenz und Tablet App Lizenz16916019651691601965
PC-Anschluss-Kit mit BUS-Kabel für größere Entfernungen (Standard 15 m, optional bis 30 m), USB-Box, USB-Kabel, Lizenzen für Icperform Garage Car Software und Tablet App (nicht für Prüfstraße)
- Integriertes ICperform PC-Kit - IR mit Fernbedienung und ICperform Software Lizenz16916019631691601963
PC-Anschluss-Kit für den Einbau im neuen Steuerschrank, direkte Verbindung zum PC mit USB-Kabel (bis ca. 1,5 m), USB-Platine für Steuerschrank, USB-Kabel, Fernbedienung, Lizenz für ICperform Garage Car Software (nicht für Prüfstraße) | Systemvoraussetzung für Fernbedienung: serielle PC-Schnittstelle
- Externes ICperform PC-Kit - IR mit Fernbedienung und ICperform Software Lizenz16916019661691601966
PC-Anschluss-Kit mit BUS-Kabel für größere Entfernungen (Standard 15 m, optional bis 30 m), USB-Box, USB-Kabel, Fernbedienung, Lizenz für ICperfrom Garage Car Software (nicht für Prüfstraße) | Systemvoraussetzung für Fernbedienung: serielle PC-Schnittstelle
- Empfänger für Fernbedienung 16937700011693770001
in die Analoganzeige integriert | bereits in einigen SW-Kits inklusive, aber auch separat erhältlich
- Verlängerungskabel für IR Empfänger | 10 m16916030001691603000
Ermöglicht Flexibilität bei der Position des IR-Empfängers (bis 10 m)
- Prüfstraßen-PC 16918107031691810703
Systemanforderungen bei Nutzung von eigenem PC:
- Betriebssystem: Windows 7, Windows 10, 64 Bit
- Prozessor: Celeron 2.7 GHz
- Arbeitsspeicher: 4 GB
- Festspeicher: 500 GB
- Serielle Schnittstellen: 2 x RS232 (COM)
- PC-Fahrwagen Standard | leer16918112501691811250
Der Fahrwagen ermöglicht die beste Anordnung und Positionierung aller PC-Komponenten | Leerer Wagen! Um eine PC-Komponente hinzuzufügen, können Sie zusätzlich Art. 1 691 810 743 bestellen.
- PC-Ausrüstungspaket für PC-Fahrwagen Standard16918107431691810743
Komplette PC-Ausstattung | inkl. PC, Monitor, Monitorhalterung, Maus, Tastatur und Drucker
- Monitorhalter 17 - 27"16937408841693740884
Enthält nur den Monitorhalter (Monitor nicht im Lieferumfang enthalten)
- Monitorhalter 22 - 35"16937409111693740911
Enthält nur den Monitorhalter (Monitor nicht im Lieferumfang enthalten)
- Simultananzeige RAL 7040 | analog, oval | Schwenkarm16916017711691601771
- Simultananzeige RAL 7016 | analog, eckig | LCD, Schwenkarm16916017621691601762
- Simultananzeige RAL 7040 | analog, eckig | Schwenkarm16916017761691601776
- Standsäule Aluminium | RAL 7016 | für TV-Monitor / eckige Analoganzeige16918107221691810722
Alternative zur Wandmontage, Befestigungslösung für TV-Monitore oder eckige Analoganzeigen | Zur TV-Monitor-Befestigung zusätzlich TV-Halterung für Standsäule / Schwenkarm (Art.-Nr. 1 691 810 722) erforderlich!
- Standsäule für TV-Monitor / ovale Analoganzeige16916004701691600470
Alternative zur Wandmontage, Befestigungslösung für TV-Monitore oder ovale Analoganzeigen
- TV-Halterung für Standsäule / Schwenkarm16918123251691812325
TV-Halterung für die Wandmontage am Schwenkarm (Art. Nr. 1 691 601 959) oder die Bodenmontage mit der Standsäule (Art.-Nr. 1 691 810 722)
- Schwenkarm für TV-Halterung16916019591691601959
Lieferumfang bei allen Analoganzeigen | Kann auch separat bestellt werden, um den TV-Monitor an der Wand zu montieren. (Zusätzlich TV-Halterung für Standsäule / Schwenkarm (Art.-Nr. 1 691 812 325) erforderlich!)
- Standsäule für Power-Box16916014351691601435
Alternative zur Wandmontage-Befestigung der Power-Box (im Lieferumfang aller Bremsprüfstande enthalten)
- Kantenschutzrahmen für Pkw-Bremsenprüfstand | 700 mm16916020001691602000
Kantenschutz für einen Rollensatz mit 700 mm Rollenlänge
- Einbauwanne für Pkw-Bremsenprüfstand | 700 mm16916021151691602115
Einbauwanne für einen Rollensatz mit 700 mm Rollenlänge
- Rollenabdeckbleche schwenkbar | 700 mm16916010111691601011
Schwenkbare Rollenabdeckbleche für BD mit Rollenbreite 700 mm | 1 Satz = 2 Stück
- Rollenabdeckbleche steckbar | 700 mm16916010101691601010
Steckbare Rollenabdeckbleche für BD mit Rollenbreite 700 mm | 1 Satz = 2 Stück
- Auflageleisten für Achslastwaage | 2 Stück16916010091691601009
Solide Auflage zur Justierung der Stellschrauben der Waagen. Nur notwendig bei Einbau ohne Einbauwanne.
- Höhenausgleich für BD 4xxx / QB.4 in Kombination mit SA 640 / SN 680 / QS.416916011091691601109
Höhenausgleich zum Einbau unter dem Bremsprüfstand, wenn dieser zusammen mit dem EUSAMA-Fahrwerktester und dem Einbaurahmen (P/N: 1691602002) verwendet wird.
- Achslastwaage 4 Sensoren16916016061691601606
4 Sensoren zur Bestimmung der Achslast des Fahrzeugs. Erfordert zusätzlich Auflageleisten 1691601009 bei Einbau ohne Einbauwanne.
- Pedalkraftsensor BPF 200 Funk16916014011691601401
Pedalkraftsensor (Funk-Version) bestehend aus Kraftaufnehmer, Funkempfänger, Montage-Set
- Sanftanlauf 400 V16916014371691601437
für einen sanfteren Start des Bremsprüfstands | für Länder mit 400 V
- Kabelsatz 400 V | Power-Box - Rollensatz | 30 m16916014441691601444
- Gelenkspieltester GST 651 | 400 V16916500001691650000
- Durch das Verschieben der Prüfplatten des GST 651 wird die Achsgeometrie der zu prüfenden Achse verspannt.
- Dadurch ist es möglich, unzulässiges Spiel an Gelenken und Radlagern festzustellen oder z.B. Risse an den Achsschenkeln zu orten.
- GST 651 darf ausschließlich zur Inspektion von zweispurigen Fahrzeugen mit einer maximalen Achslast von 4000 kg verwendet werden.
- Fernsteuerung über Steuerlampe mit Bedientasten (Ø 60 mm, 205 mm lang, inkl. Halogenlampe mit Reflektor 12 V / 20 W)
- Digitales Kalibrierset für Bremsenprüfstände16916013921691601392
Digitales Kalibrierset mit Transportkoffer, digitalem Kraftsensor und Kalibrierhandbuch
- Einbauwanne für Gelenkspieltester GST 65116916510011691651001
- Hub- und Senkschwelle | HUS 104 | für BD 4xxx und QB.4 Bremsenprüfstände | 700mm16916000151691600015
Die Lösung zum vollautomatischen Absenken und Anheben der Achse in und aus dem Rollenbremsenprüfstand:
- Ideal für Premiumfahrzeuge oder Fahrzeuge mit geringer Bodenfreiheit
- Erleichtert den Ein- und Ausstieg aus dem Rollenbremsprüfstand
- Die automatische Steuerung des Absenkens und Anhebens erfolgt unter Berücksichtigung aller erforderlichen Sicherheitsanforderungen
Empfohlen für den intensiven Einsatz in PTI-Prüfstellen:
- Flüssigeres, schnelleres und vereinfachtes Verfahren
- Erhöht die Sicherheit des Bremsenprüfstands
- Erhöht die Langlebigkeit mechanischer Komponenten (reduziert unerwünschte Stöße und Beschleunigungen der Bank)
- Minimiert das Risiko von Spoilerschäden bei Sportwägen
- Vollautomatisch
