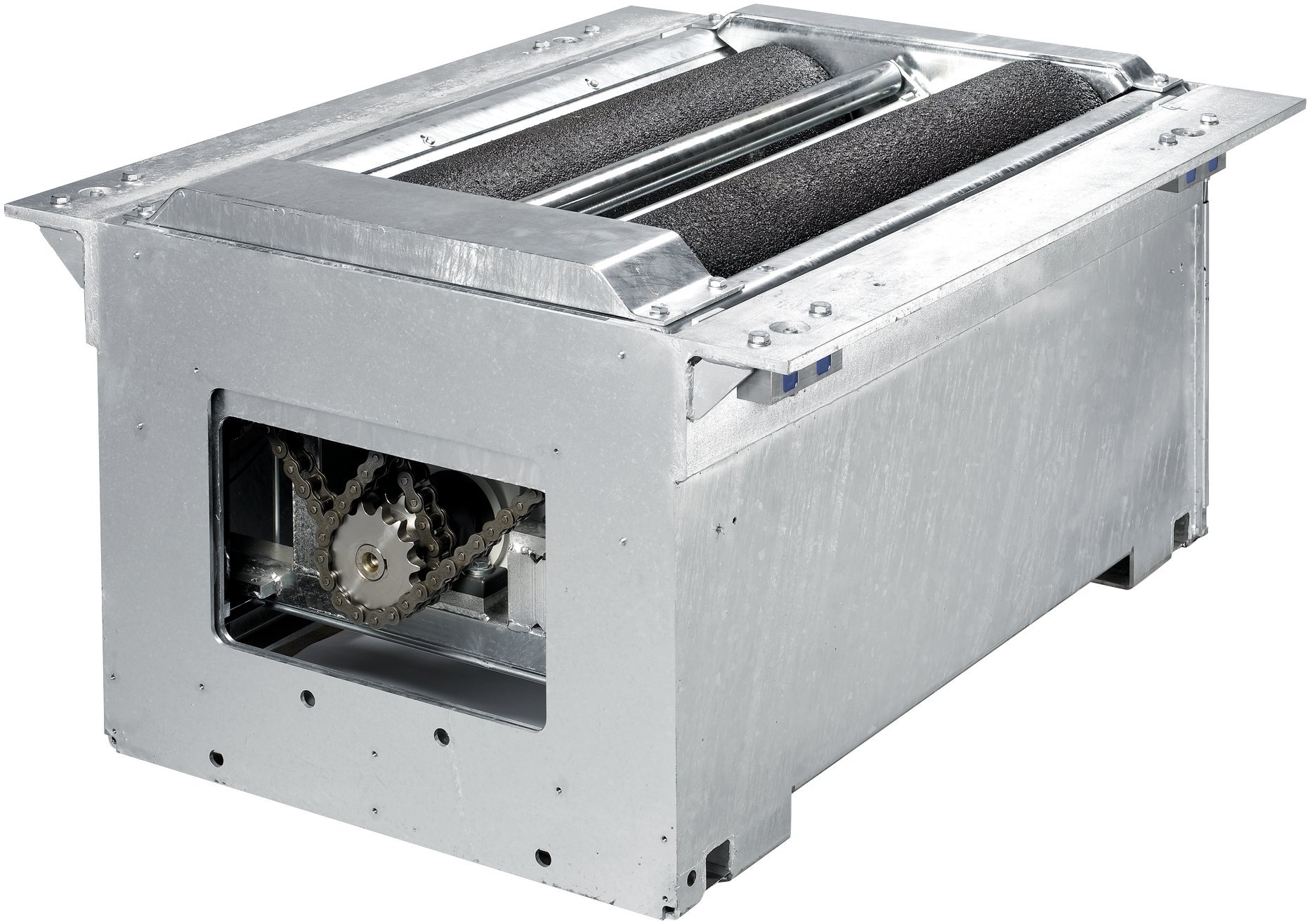

BD 8000: Der Lkw-Prüfstand für höchste Ansprüche
Maximale Leistung, null Kompromisse: der BD 8000
- Für Lkw bis 18t Achslast
- Vollständige Feuerverzinkung
- Elektromagnetischer Motorbremse
- Quarzbeschichtete Premium-Rollen mit 1000mm Länge
Vollausstattung ohne Kompromisse
- 8-Punkt-Waage zur Messung von Achsgewicht und Abbremsung
- 2 Drehgeschwindigkeiten
- 4x4 Automatische Allraderkennung
- ASA-Livestream
- Geschwindigkeitssensor
- Präziser und sicherer prüfen durch 50mm Rollenerhöhung
- Inklusive ICperform Software
- Inklusive ICperform Tablet App
Anzeigen nach Wahl: Analog, digital oder mobil
- Analog: Klassische Anzeige über Analoganzeige
- Digital: Volle Kontrolle mit ICperform Software am PC
- Mobil: Messwerte direkt auf das Tablet im Fahrersitz
ICperform Software – Analog war gestern
- Klarheit auf den ersten Blick: Intuitiv und schnell im Einsatz
- Gezielte Steuerung jeder beliebigen Achse
- Übersichtlichte Darstellung von Achsgewicht, Bremskraftdifferenz, Mindestabbremsung, Bremsdruck pro Achse, Unrundheit, Rollwiderstand, etc.
- Druck- und Datenbank-Funktion
- Vernetzung mit weiteren Prüfgeräten in der Prüfstraße
ICperform über Tablet-App: Prüfen und steuern ohne Aussteigen
- Kein ständiges Ein- und Aussteigen
- Messwerte direkt auf den Fahrersitz
- Bequeme Steuerung des gesamten Prüfablaufs
Jeder Zeit modular erweiterbar
- Funk-Drucksensoren APS3: kabellose Messung von Druckwerten in LKW oder Anhängerbremssystemen
- Funk-Pedalkraftmesser BPF 200: kabellose Messung des Pedaldrucks für wiederholgenaues Abbremsen
- Schnellspurtester MSS 8400: misst Achsspiel und Geradeauslauf für Empfehlung einer Achsvermessung
- Gelenkspieltester GST8508 und GST8600: Schnelle Ermittlung von Mängeln und Verschleiß in der Radaufhängung
Lieferumfang:
- 2x Rollensatz mit Wiegeeinrichtung
- Steuerschrank inkl. ASA-Livestream
- 15 m Kabelsatz
- ICperform Software
- ICperform Tablet App
Hinweis: für den Betrieb der ICperform Software ist ein PC notwendig. Dieser sollte folgende Mindestanforderungen erfüllen: Windows 7 oder höher (64 Bit) und 2x RS232 serielle (COM) Schnittstelle. Die zusätzliche Nutzung eines Tablets erfordert einen PC mit ICperform Software sowie ein WLAN-Netzwerk mit Router.
| Raddurchmesser max. | 1200 mm |
|---|---|
| Schutzart | IP 54 |
| Länge | 1350 mm |
| Höhe | 782 mm |
| Elektrischer Anschluss | 400 V |
| Messsystem | - DMS |
| Breite | 1140 mm |
| Prüfbare Achslast max. | 18 t |
| Reibungskoeffizient trocken/nass | 0,8 / 0,7 |
| Rollenlänge | 1000 mm |
| Rollenüberhöhung | 50 mm |
| Rollendurchmesser | 280 mm |
| Prüfbreite min. | 900 mm |
| Prüfbreite max. | 2900 mm |
| Raddurchmesser min. | 320 mm |
| Rollenachsabstand | 438 mm |
| Gewicht ohne Hubvorrichtung | 750 kg |
| Anschlusskabel Motor | 7 x 4 mm² |
| Getriebeuntersetzung | 1 / 17,95 |
| Prüfgeschwindigkeit Stufe 1 | 2,66 km/h |
| Prüfgeschwindigkeit Stufe 2 | 5,29 km/h |
| Motordrehzahl Stufe 1 | 1450 U/min |
| Motordrehzahl Stufe 2 | 2950 U/min |
| Rollendrehzahl Stufe 1 | 50 U/min |
| Rollendrehzahl Stufe 2 | 100 U/min |
| Nennleistung Stufe 1 | 2 x 11 kW |
| Nennleistung Stufe 2 | 2 x 13,5 kW |
| ASA-Livestream | ja Serienmäßig |
| Anzahl Prüfgeschwindigkeiten | 2 |
| Raddurchmesser max. | 1200 mm |
|---|---|
| Schutzart | IP 54 |
| Länge | 1350 mm |
| Höhe | 782 mm |
| Elektrischer Anschluss | 400 V |
| Messsystem | - DMS |
| Breite | 1140 mm |
| Prüfbare Achslast max. | 18 t |
| Reibungskoeffizient trocken/nass | 0,8 / 0,7 |
| Rollenlänge | 1000 mm |
| Rollenüberhöhung | 50 mm |
| Rollendurchmesser | 280 mm |
| Prüfbreite min. | 900 mm |
| Prüfbreite max. | 2900 mm |
| Raddurchmesser min. | 320 mm |
| Rollenachsabstand | 438 mm |
|---|---|
| Gewicht ohne Hubvorrichtung | 750 kg |
| Anschlusskabel Motor | 7 x 4 mm² |
| Getriebeuntersetzung | 1 / 17,95 |
| Prüfgeschwindigkeit Stufe 1 | 2,66 km/h |
| Prüfgeschwindigkeit Stufe 2 | 5,29 km/h |
| Motordrehzahl Stufe 1 | 1450 U/min |
| Motordrehzahl Stufe 2 | 2950 U/min |
| Rollendrehzahl Stufe 1 | 50 U/min |
| Rollendrehzahl Stufe 2 | 100 U/min |
| Nennleistung Stufe 1 | 2 x 11 kW |
| Nennleistung Stufe 2 | 2 x 13,5 kW |
| ASA-Livestream | ja Serienmäßig |
| Anzahl Prüfgeschwindigkeiten | 2 |
- Fundamentrahmen BD 8xxx / 1000 mm | zweiteilig, mit Arbeitsgrube16918107131691810713
- Fundamentrahmen BD 8xx / 1000/1100 mm | Spurweite 3000 mm | einteilig, ohne Arbeitsgrube16918107141691810714
Für Spurweite 3000 mm
- Fundamentrahmen BD 8xxx / 1000/1100 mm | Spurweite 3100 mm | einteilig, ohne Arbeitsgrube16918107151691810715
Für Spurweite 3100 mm
- Fundamentrahmen BD 8xxx / 1000/1100 mm | Spurweite 3200 mm | einteilig, ohne Arbeitsgrube16918107161691810716
Für Spurweite 3200 mm
- Kit 4x Überfahrbleche | BD6xxx & BD8xxx | 1000mm & 1100mm16918107171691810717
- IR-Fernbedienung Truck16918107041691810704
- inkl. Batterie
Alternativ ist die Bedienung per Tablet-App möglich.
- IR-Kit Truck16918107021691810702
- Prüfstraßen-PC 16918107031691810703
Systemanforderungen bei Nutzung von eigenem PC:
- Betriebssystem: Windows 7, Windows 10, 64 Bit
- Prozessor: Celeron 2.7 GHz
- Arbeitsspeicher: 4 GB
- Festspeicher: 500 GB
- Serielle Schnittstellen: 2 x RS232 (COM)
- PC-Fahrwagen Standard | leer16918112501691811250
Der Fahrwagen ermöglicht die beste Anordnung und Positionierung aller PC-Komponenten | Leerer Wagen! Um eine PC-Komponente hinzuzufügen, können Sie zusätzlich Art. 1 691 810 743 bestellen.
- PC-Ausrüstungspaket für PC-Fahrwagen Standard16918107431691810743
Komplette PC-Ausstattung | inkl. PC, Monitor, Monitorhalterung, Maus, Tastatur und Drucker
- Monitorhalter 17 - 27"16937408841693740884
Enthält nur den Monitorhalter (Monitor nicht im Lieferumfang enthalten)
- Monitorhalter 22 - 35"16937409111693740911
Enthält nur den Monitorhalter (Monitor nicht im Lieferumfang enthalten)
- Simultananzeige RAL 7016 | analog, eckig | LCD, Schwenkarm, IR-Empfänger16918107501691810750
Lieferumfang: Analoganzeige inkl. 30m B-Net Kabel
- Standsäule Aluminium | RAL 7016 | für TV-Monitor / eckige Analoganzeige16918107221691810722
Alternative zur Wandmontage, Befestigungslösung für TV-Monitore oder eckige Analoganzeigen | Zur TV-Monitor-Befestigung zusätzlich TV-Halterung für Standsäule / Schwenkarm (Art.-Nr. 1 691 810 722) erforderlich!
- Grubenabsicherung PSC2 | quer | 1,5/2,5m16918107241691810724
Absicherungsbereich 1,5 m vor und 2,5 m nach Rollensatzmitte
- Grubenabsicherung PSC2 | quer | 2,5/2,5m16918107251691810725
Absicherungsbereich 2,5 m vor und 2,5 m nach Rollensatzmitte
- Grubenabsicherung PSC1 | längs | 15m16918107261691810726
Absicherungsbereich 15 m
- Schwenkkonsole PSC116921001021692100102
Zusätzliche Schwenkkonsole für Grubensicherung
- Warnsystem für den Einsatz von Druckluftsensoren16918107351691810735
Funkwarnsystem mit Signalhorn/Wegfahralarm
- Digitales Kalibrierset für Bremsenprüfstände16916013921691601392
Digitales Kalibrierset mit Transportkoffer, digitalem Kraftsensor und Kalibrierhandbuch
- Luftdrucksensoren | LKW | APS 316937706581693770658
APS 3: LKW Luftdrucksensoren
- Messung von pneumatischen und hydraulischen Druckwerten in LKW oder Anhängerbremssystemen
- Messung der Pedalkräfte bei Betätigung der Betriebs- oder Feststellbremse
- Funkübertragung der Messwerte an die Bremsprüfstandssteuerung
Kompaktes und robustes Design für mobile Anwendungen
- Kompaktes und robustes Design zur Unterstützung des täglichen Einsatzes im Unterboden von LKWs
- Pneumatisches Schnellkupplungssystem für eine vereinfachte Handhabung
- Sofortige Aktivierung des Sensors bei Entnahme aus der Ladestation
- Unterstützung von bis zu 10 Sensoren (PM, PX, Pedal)
- ICperform Garage Truck Software kann bis zu 6 Achsen verwalten (6 PX, 1 PM)
- Alle Achsen eines Fahrzeugs können in einem Prüfzyklus geprüft werden
- Permanente Abfrage der Messwerte aller angeschlossenen Luftdrucksensoren
- Funkempfänger mit USB Anschluss zur Übertragung der Sensordaten an die Bremsprüfstandsteuerung
- ASA/APS3 Funk Verbindungs-Kit | LKW | 433Mhz16937706731693770673
Zur Integration der APS3 Funk-Drucksensoren direkt in ASA-Livestream. Ermöglicht zudem die Verwendung drahtlose APS3-Druckluftsensoren und Pedalkraftmesser mit älteren Modellen der Generation MB 8815, MB 8100 oder STL 9000. Wird im Schaltschrank installiert, um eine drahtlose Verbindung mit 433 MHz herzustellen.
- Adaptersatz für Semmler Tachocontrol BD8xxx16918107371691810737
Halter für Lichtschranke, Halter für Semmler-Rolle
- Adaptersatz für VDO Tachoprüfung BD8xxx16918107361691810736
Halter für Lichtschranke, Näherungsschalter
