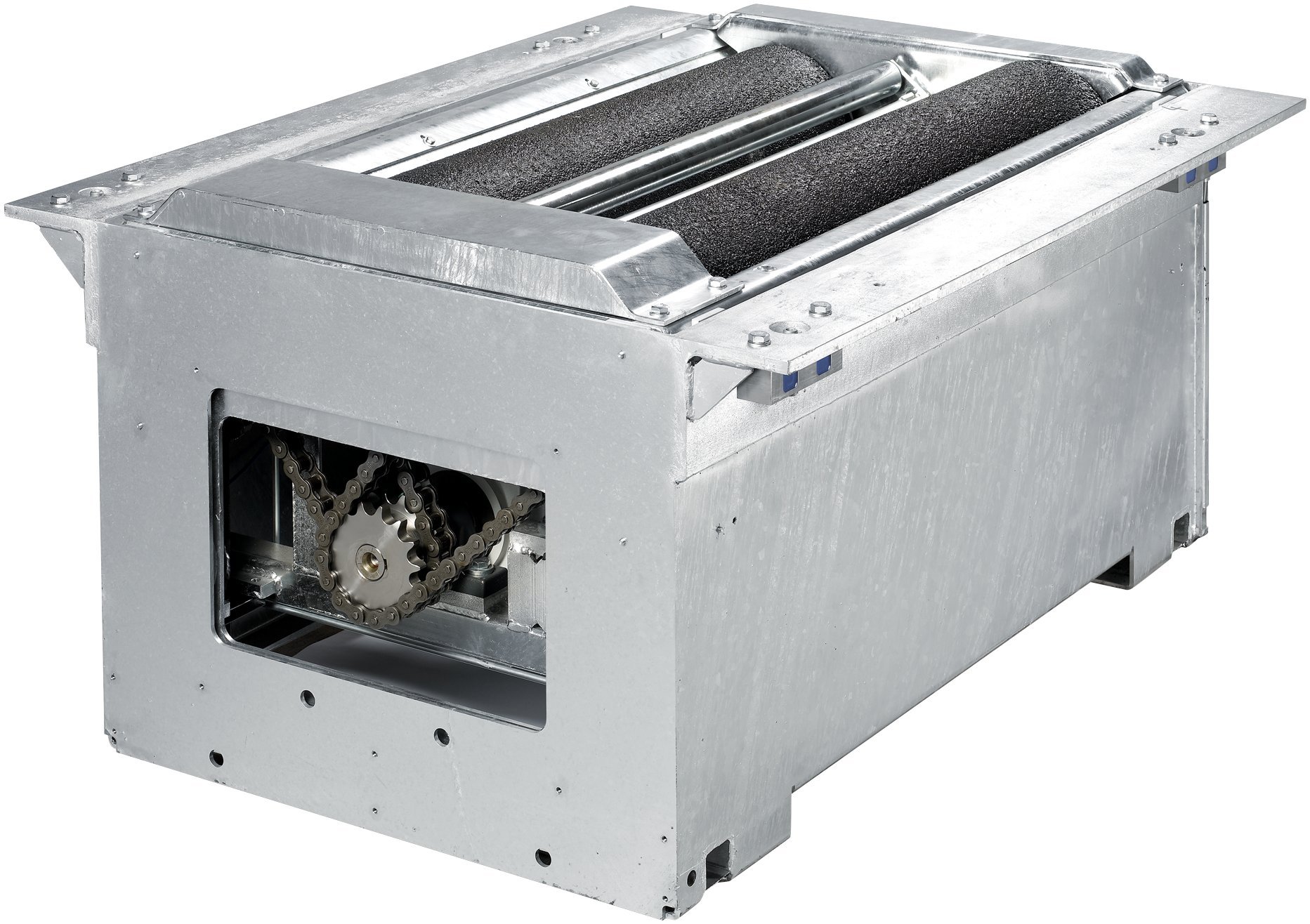

LKW-Bremsenprüfstand BD 8000 | 18t | 1000mm | Waage | +200m Hub | Spike | ASA
Artikelnummer: 1 691 810 123
BD 8000: Der Lkw-Prüfstand für höchste Ansprüche
Maximale Leistung, null Kompromisse: der BD 8000
- Für Lkw bis 18t Achslast
- Vollständige Feuerverzinkung
- Elektromagnetischer Motorbremse
- Spike-Rollen mit 1000mm Länge
Vollausstattung ohne Kompromisse
- 8-Punkt-Waage zur Messung von Achsgewicht und Abbremsung
- 2 Drehgeschwindigkeiten
- 4x4 Automatische Allraderkennung
- ASA-Livestream
- Geschwindigkeitssensor
- Präziser und sicherer prüfen durch 50mm Rollenerhöhung
- Inklusive ICperform Software
- Inklusive ICperform Tablet App
Hydraulische Lastsimulation: Prüfen ohne Halt
- Hebevorrichtung zur Lastsimulation mit 200 mm Hub
- Erspart das manuelle Festzurren mit Spannbändern oder Ketten jeder einzelnen Achse
- Bedienung bequem aus dem Fahrerhaus, ohne Aussteigen
- Geeignet für Lkw, Anhänger und Auflieger
- Besonders empfohlen für leere oder leichte Lkw
- Kompakt in das Rollengehäuse integriert
Anzeigen nach Wahl: Analog, digital oder mobil
- Analog: Klassische Anzeige über Analoganzeige
- Digital: Volle Kontrolle mit ICperform Software am PC
- Mobil: Messwerte direkt auf das Tablet im Fahrersitz
ICperform Software – Analog war gestern
- Klarheit auf den ersten Blick: Intuitiv und schnell im Einsatz
- Gezielte Steuerung jeder beliebigen Achse
- Übersichtlichte Darstellung von Achsgewicht, Bremskraftdifferenz, Mindestabbremsung, Bremsdruck pro Achse, Unrundheit, Rollwiderstand, etc.
- Druck- und Datenbank-Funktion
- Vernetzung mit weiteren Prüfgeräten in der Prüfstraße
ICperform über Tablet-App: Prüfen und steuern ohne Aussteigen
- Kein ständiges Ein- und Aussteigen
- Messwerte direkt auf den Fahrersitz
- Bequeme Steuerung des gesamten Prüfablaufs
Jeder Zeit modular erweiterbar
- Funk-Drucksensoren APS3: kabellose Messung von Druckwerten in LKW oder Anhängerbremssystemen
- Funk-Pedalkraftmesser BPF 200: kabellose Messung des Pedaldrucks für wiederholgenaues Abbremsen
- Schnellspurtester MSS 8400: misst Achsspiel und Geradeauslauf für Empfehlung einer Achsvermessung
- Gelenkspieltester GST8508 und GST8600: Schnelle Ermittlung von Mängeln und Verschleiß in der Radaufhängung
Lieferumfang:
- 2x Rollensatz mit Wiegeeinrichtung und hydraulischer Lastsimulation
- Steuerschrank inkl. ASA-Livestream
- 15 m Kabelsatz
- ICperform Software
- ICperform Tablet App
Hinweis: für den Betrieb der ICperform Software ist ein PC notwendig. Dieser sollte folgende Mindestanforderungen erfüllen: Windows 7 oder höher (64 Bit) und 2x RS232 serielle (COM) Schnittstelle. Die zusätzliche Nutzung eines Tablets erfordert einen PC mit ICperform Software sowie ein WLAN-Netzwerk mit Router.
| Raddurchmesser max. | 1200 mm |
|---|---|
| Schutzart | IP 54 |
| Länge | 1350 mm |
| Höhe | 782 mm |
| Elektrischer Anschluss | 400 V |
| Messsystem | - DMS |
| Breite | 1140 mm |
| Prüfbare Achslast max. | 18 t |
| Reibungskoeffizient trocken/nass | 0,8 / 0,7 |
| Rollenlänge | 1000 mm |
| Rollenüberhöhung | 50 mm |
| Rollendurchmesser | 280 mm |
| Prüfbreite min. | 900 mm |
| Prüfbreite max. | 2900 mm |
| Raddurchmesser min. | 320 mm |
| Rollenachsabstand | 438 mm |
| Gewicht mit Hubvorrichtung | 1030 kg |
| Rollensatzanhebung | 200 mm |
| Anschlusskabel Motor | 7 x 4 mm² |
| Getriebeuntersetzung | 1 / 17,27 |
| Prüfgeschwindigkeit Stufe 1 | 2,3 km/h |
| Prüfgeschwindigkeit Stufe 2 | 4,6 km/h |
| Motordrehzahl Stufe 1 | 1450 U/min |
| Motordrehzahl Stufe 2 | 2950 U/min |
| Rollendrehzahl Stufe 1 | 43,4 U/min |
| Rollendrehzahl Stufe 2 | 87,6 U/min |
| Nennleistung Stufe 1 | 2 x 10 kW |
| Nennleistung Stufe 2 | 2 x 12,5 kW |
| ASA-Livestream | ja Serienmäßig |
| Anzahl Prüfgeschwindigkeiten | 2 |
| Fundamentrahmen BD 8xxx / 1000 mm | zweiteilig, mit Arbeitsgrube | 1 691 810 713 |
|---|---|
| Fundamentrahmen BD 8xx / 1000/1100 mm | Spurweite 3000 mm | einteilig, ohne Arbeitsgrube | 1 691 810 714 |
| Fundamentrahmen BD 8xxx / 1000/1100 mm | Spurweite 3100 mm | einteilig, ohne Arbeitsgrube | 1 691 810 715 |
| Fundamentrahmen BD 8xxx / 1000/1100 mm | Spurweite 3200 mm | einteilig, ohne Arbeitsgrube | 1 691 810 716 |
| Kit 4x Überfahrbleche | BD6xxx & BD8xxx | 1000mm & 1100mm | 1 691 810 717 |
| IR-Fernbedienung Truck | 1 691 810 704 |
| IR-Kit Truck | 1 691 810 702 |
| Prüfstraßen-PC | 1 691 810 703 |
| PC-Fahrwagen Standard | leer | 1 691 811 250 |
| PC-Ausrüstungspaket für PC-Fahrwagen Standard | 1 691 810 743 |
| Monitorhalter 17 - 27" | 1 693 740 884 |
| Monitorhalter 22 - 35" | 1 693 740 911 |
| Simultananzeige RAL 7016 | analog, eckig | LCD, Schwenkarm, IR-Empfänger | 1 691 810 750 |
| Standsäule Aluminium | RAL 7016 | für TV-Monitor / eckige Analoganzeige | 1 691 810 722 |
| Grubenabsicherung PSC2 | quer | 1,5/2,5m | 1 691 810 724 |
| Grubenabsicherung PSC2 | quer | 2,5/2,5m | 1 691 810 725 |
| Grubenabsicherung PSC1 | längs | 15m | 1 691 810 726 |
| Schwenkkonsole PSC1 | 1 692 100 102 |
| Warnsystem für den Einsatz von Druckluftsensoren | 1 691 810 735 |
| Digitales Kalibrierset für Bremsenprüfstände | 1 691 601 392 |
| Luftdrucksensoren | LKW | APS 3 | 1 693 770 658 |
| ASA/APS3 Funk Verbindungs-Kit | LKW | 433Mhz | 1 693 770 673 |
| Adaptersatz für Semmler Tachocontrol BD8xxx | 1 691 810 737 |
| Adaptersatz für VDO Tachoprüfung BD8xxx | 1 691 810 736 |
