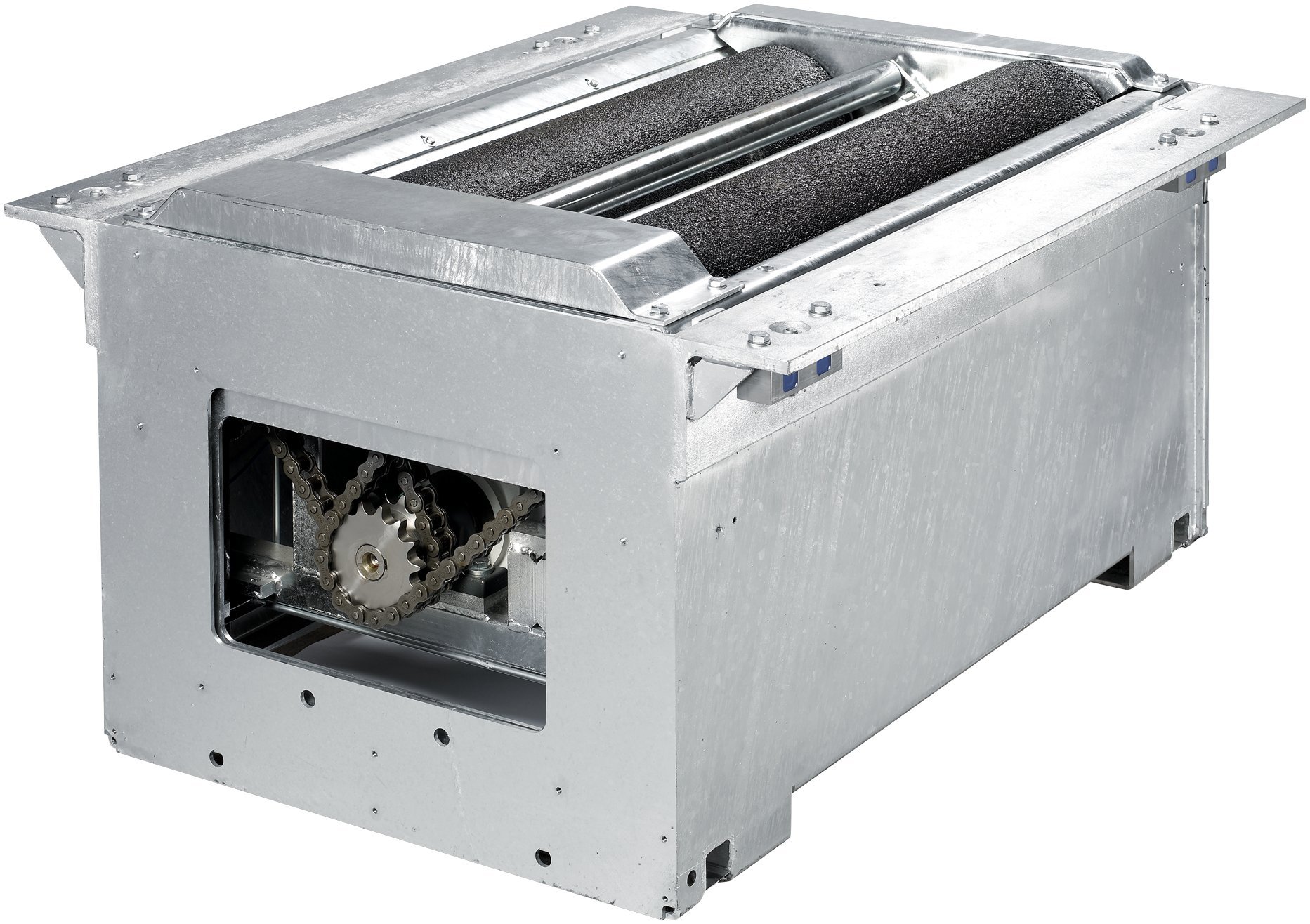

LKW-Bremsenprüfstand BD 7000 | 13t | 1000mm | Waage | +200mm Hub | ASA

Artikelnummer: 1 691 880 110

Lkw-Bremsenprüfstand für Premiumansprüche

  • Für Lkw bis 13t Achslast
  • Vollständige Feuerverzinkung
  • Elektromagnetischer Motorbremse
  • Quarzbeschichtete Premium-Rollen mit 1000mm Länge

Vollausstattung ohne Kompromisse

  • 8-Punkt-Waage zur Messung von Achsgewicht und Abbremsung
  • 2 Drehgeschwindigkeiten
  • 4x4 Automatische Allraderkennung
  • ASA-Livestream
  • Geschwindigkeitssensor
  • Präziser und sicherer prüfen durch 50mm Rollenerhöhung
  • Inklusive ICperform Software
  • Inklusive ICperform Tablet App

Anzeigen nach Wahl: Analog, digital oder mobil

  • Analog: Klassische Anzeige über Analoganzeige
  • Digital: Volle Kontrolle mit ICperform Software am PC
  • Mobil: Messwerte direkt auf das Tablet im Fahrersitz

ICperform Software – Analog war gestern

  • Zusätzliche Messgrößen wie Achsgewicht, Bremskraftdifferenz, Mindestabbremsung, Bremsdruck pro Achse, Unrundheit, Rollwiderstand, etc.
  • Klarheit auf den ersten Blick: Intuitiv und schnell im Einsatz
  • Gezielte Steuerung jeder beliebigen Achse
  • Druck- und Datenbank-Funktion
  • Vernetzung mit weiteren Prüfgeräten in der Prüfstraße

ICperform über Tablet-App: Prüfen und steuern ohne Aussteigen

  • Kein ständiges Ein- und Aussteigen
  • Messwerte direkt auf den Fahrersitz
  • Bequeme Steuerung des gesamten Prüfablaufs

Jeder Zeit modular erweiterbar

  • Funk-Drucksensoren APS3: kabellose Messung von Druckwerten in LKW oder Anhängerbremssystemen
  • Funk-Pedalkraftmesser BPF 200: kabellose Messung des Pedaldrucks für wiederholgenaues Abbremsen
  • Schnellspurtester MSS 8400: misst Achsspiel und Geradeauslauf für Empfehlung einer Achsvermessung
  • Gelenkspieltester GST8508 und GST8600: Schnelle Ermittlung von Mängeln und Verschleiß in der Radaufhängung

Lieferumfang:

  • 2x Rollensatz mit Wiegeeinrichtung und hydraulischer Lastsimulation
  • Steuerschrank inkl. ASA-Livestream
  • 15 m Kabelsatz
  • ICperform Software
  • ICperform Tablet App

Hinweis: für den Betrieb der ICperform Software ist ein PC notwendig. Dieser sollte folgende Mindestanforderungen erfüllen: Windows 7 oder höher (64 Bit) und 2x RS232 serielle (COM) Schnittstelle. Die zusätzliche Nutzung eines Tablets erfordert einen PC mit ICperform Software sowie ein WLAN-Netzwerk mit Router.

Raddurchmesser max.1000 mm
SchutzartIP 54
Länge1300 mm
Höhe680 mm
Elektrischer Anschluss400 V
Messsystem- DMS
Breite1140 mm
Prüfbare Achslast max.13 t
Reibungskoeffizient trocken/nass0,8 / 0,7
Rollenlänge1000 mm
Rollenüberhöhung32 mm
Rollendurchmesser205 mm
Prüfbreite min.900 mm
Prüfbreite max.2900 mm
Raddurchmesser min.320 mm
Rollenachsabstand398 mm
Gewicht mit Hubvorrichtung700 kg
Anschlusskabel Motor7 x 4 mm²
Getriebeuntersetzung1 / 16,17
Prüfgeschwindigkeit Stufe 12,2 km/h
Prüfgeschwindigkeit Stufe 24,4 km/h
Motordrehzahl Stufe 11435 U/min
Motordrehzahl Stufe 22915 U/min
Rollendrehzahl Stufe 157,6 U/min
Rollendrehzahl Stufe 2117,6 U/min
Nennleistung Stufe 12 x 6,5 kW
Nennleistung Stufe 22 x 8,5 kW
ASA-Livestreamja Serienmäßig
Anzahl Prüfgeschwindigkeiten2
Fundamentrahmen BD 7xxx / 1000 mm | zweiteilig, mit Arbeitsgrube1 691 880 700
Fundamentrahmen BD 7xxx / 1000 mm | Spurweite 2700 mm | einteilig, ohne Arbeitsgrube1 691 880 701
Fundamentrahmen BD 7xxx / 1000 mm | Spurweite 2800 mm | einteilig, ohne Arbeitsgrube1 691 880 702
Fundamentrahmen BD 7xxx / 1000 mm | Spurweite 2900 mm | einteilig, ohne Arbeitsgrube1 691 880 703
Kit 4x Überfahrbleche | BD7xxx1 691 880 704
IR-Fernbedienung Truck1 691 810 704
IR-Kit Truck1 691 810 702
Prüfstraßen-PC 1 691 810 703
PC-Fahrwagen Standard | leer1 691 811 250
PC-Ausrüstungspaket für PC-Fahrwagen Standard1 691 810 743
Monitorhalter 17 - 27"1 693 740 884
Monitorhalter 22 - 35"1 693 740 911
Simultananzeige RAL 7016 | analog, eckig | LCD, Schwenkarm, IR-Empfänger1 691 810 750
Standsäule Aluminium | RAL 7016 | für TV-Monitor / eckige Analoganzeige1 691 810 722
Grubenabsicherung PSC2 | quer1 691 810 723
Grubenabsicherung PSC2 | quer1 691 810 724
Grubenabsicherung PSC2 | quer1 691 810 725
Grubenabsicherung PSC1 | längs1 691 810 726
Schwenkkonsole PSC11 692 100 102
Warnsystem für den Einsatz von Druckluftsensoren1 691 810 735
Digitales Kalibrierset für Bremsenprüfstände1 691 601 392
Luftdrucksensoren | LKW | APS 31 693 770 658
ASA/APS3 Funk Verbindungs-Kit | LKW | 433Mhz1 693 770 673
Adaptersatz für Semmler Tachocontrol BD7xxx1 691 880 706
Adaptersatz für VDO Tachoprüfung BD7xxx1 691 880 705
