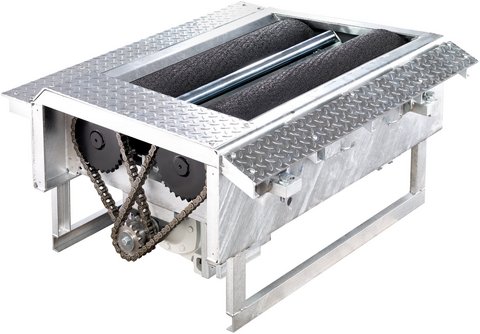

Lkw-Bremsenprüfstand für Premiumansprüche
- Für Lkw bis 16t Achslast
- Vollständige Feuerverzinkung
- Elektromagnetischer Motorbremse
- Quarzbeschichtete Premium-Rollen mit 1000mm Länge
Vollausstattung ohne Kompromisse
- 8-Punkt-Waage zur Messung von Achsgewicht und Abbremsung
- 2 Drehgeschwindigkeiten
- 4x4 Automatische Allraderkennung
- ASA-Livestream
- Geschwindigkeitssensor
- Präziser und sicherer prüfen durch 50mm Rollenerhöhung
- Inklusive ICperform Software
- Inklusive ICperform Tablet App
Anzeigen nach Wahl: Analog, digital oder mobil
- Analog: Klassische Anzeige über Analoganzeige
- Digital: Volle Kontrolle mit ICperform Software am PC
- Mobil: Messwerte direkt auf das Tablet im Fahrersitz
ICperform Software – Analog war gestern
- Zusätzliche Messgrößen wie Achsgewicht, Bremskraftdifferenz, Mindestabbremsung, Bremsdruck pro Achse, Unrundheit, Rollwiderstand, etc.
- Klarheit auf den ersten Blick: Intuitiv und schnell im Einsatz
- Gezielte Steuerung jeder beliebigen Achse
- Druck- und Datenbank-Funktion
- Vernetzung mit weiteren Prüfgeräten in der Prüfstraße
ICperform über Tablet-App: Prüfen und steuern ohne Aussteigen
- Kein ständiges Ein- und Aussteigen
- Messwerte direkt auf den Fahrersitz
- Bequeme Steuerung des gesamten Prüfablaufs
Jeder Zeit modular erweiterbar
- Funk-Drucksensoren APS3: kabellose Messung von Druckwerten in LKW oder Anhängerbremssystemen
- Funk-Pedalkraftmesser BPF 200: kabellose Messung des Pedaldrucks für wiederholgenaues Abbremsen
- Schnellspurtester MSS 8400: misst Achsspiel und Geradeauslauf für Empfehlung einer Achsvermessung
- Gelenkspieltester GST8508 und GST8600: Schnelle Ermittlung von Mängeln und Verschleiß in der Radaufhängung
- 2x Rollensatz mit Wiegeeinrichtung
- Steuerschrank inkl. ASA-Livestream
- 15 m Kabelsatz
- ICperform Software
- ICperform Tablet App
Minimum PC Anforderungen: Windows 11 Professional, CPU 3Ghz (Intel Pentium Gen 12), 8GB DDR5, 512GB SSD, 6x USB, 1x RS232 (für Infrarot Fernbedienung), 1x LAN Die zusätzliche Nutzung eines Tablets erfordert einen PC mit ICperform Software sowie ein WLAN-Netzwerk mit Router.
| Raddurchmesser max. | 1200 mm |
|---|---|
| Schutzart | 54 |
| Länge | 1300 mm |
| Höhe | 666 mm |
| Elektrischer Anschluss | 400 V |
| Messsystem | - DMS |
| Breite | 1151 mm |
| Prüfbare Achslast max. | 16 t |
| Reibungskoeffizient trocken/nass | 0,8 / 0,7 |
| Rollenlänge | 1000 mm |
| Rollenüberhöhung | 50 mm |
| Rollendurchmesser | 280 mm |
| Prüfbreite min. | 900 mm |
| Prüfbreite max. | 2900 mm |
| Raddurchmesser min. | 450 mm |
| Rollenachsabstand | 438 mm |
| Gewicht ohne Hubvorrichtung | 710 kg |
| Anschlusskabel Motor | 7 x 4 mm² |
| Getriebeuntersetzung | 1 / 17,27 |
| Prüfgeschwindigkeit Stufe 1 | 2,3 km/h |
| Prüfgeschwindigkeit Stufe 2 | 4,6 km/h |
| Motordrehzahl Stufe 1 | 1450 U/min |
| Motordrehzahl Stufe 2 | 2950 U/min |
| Rollendrehzahl Stufe 1 | 43,4 U/min |
| Rollendrehzahl Stufe 2 | 87,6 U/min |
| Nennleistung Stufe 1 | 2 x 10 kW |
| Nennleistung Stufe 2 | 2 x 12,5 kW |
| ASA-Livestream | ja Serienmäßig |
| Anzahl Prüfgeschwindigkeiten | 2 |
| Raddurchmesser max. | 1200 mm |
|---|---|
| Schutzart | 54 |
| Länge | 1300 mm |
| Höhe | 666 mm |
| Elektrischer Anschluss | 400 V |
| Messsystem | - DMS |
| Breite | 1151 mm |
| Prüfbare Achslast max. | 16 t |
| Reibungskoeffizient trocken/nass | 0,8 / 0,7 |
| Rollenlänge | 1000 mm |
| Rollenüberhöhung | 50 mm |
| Rollendurchmesser | 280 mm |
| Prüfbreite min. | 900 mm |
| Prüfbreite max. | 2900 mm |
| Raddurchmesser min. | 450 mm |
| Rollenachsabstand | 438 mm |
|---|---|
| Gewicht ohne Hubvorrichtung | 710 kg |
| Anschlusskabel Motor | 7 x 4 mm² |
| Getriebeuntersetzung | 1 / 17,27 |
| Prüfgeschwindigkeit Stufe 1 | 2,3 km/h |
| Prüfgeschwindigkeit Stufe 2 | 4,6 km/h |
| Motordrehzahl Stufe 1 | 1450 U/min |
| Motordrehzahl Stufe 2 | 2950 U/min |
| Rollendrehzahl Stufe 1 | 43,4 U/min |
| Rollendrehzahl Stufe 2 | 87,6 U/min |
| Nennleistung Stufe 1 | 2 x 10 kW |
| Nennleistung Stufe 2 | 2 x 12,5 kW |
| ASA-Livestream | ja Serienmäßig |
| Anzahl Prüfgeschwindigkeiten | 2 |
- Einbauwanne BD 6xxx / 1000 mm | ohne Arbeitsgrube16918110811691811081
- Einbauwanne BD 6xxx / 1000 mm | mit Arbeitsgrube16918110821691811082
- IR-Fernbedienung Truck16918107041691810704
- inkl. Batterie
Alternativ ist die Bedienung per Tablet-App möglich.
- IR-Kit Truck16918107021691810702
- Prüfstraßen-PC 16918107031691810703
Systemanforderungen bei Nutzung von eigenem PC:
- Betriebssystem: Windows 7, Windows 10, 64 Bit
- Prozessor: Celeron 2.7 GHz
- Arbeitsspeicher: 4 GB
- Festspeicher: 500 GB
- Serielle Schnittstellen: 2 x RS232 (COM)
- PC-Fahrwagen Standard | leer16918112501691811250
Der Fahrwagen ermöglicht die beste Anordnung und Positionierung aller PC-Komponenten | Leerer Wagen! Um eine PC-Komponente hinzuzufügen, können Sie zusätzlich Art. 1 691 810 743 bestellen.
- PC-Ausrüstungspaket für PC-Fahrwagen Standard16918107431691810743
Komplette PC-Ausstattung | inkl. PC, Monitor, Monitorhalterung, Maus, Tastatur und Drucker
- Monitorhalter 17 - 27"16937408841693740884
Enthält nur den Monitorhalter (Monitor nicht im Lieferumfang enthalten)
- Monitorhalter 22 - 35"16937409111693740911
Enthält nur den Monitorhalter (Monitor nicht im Lieferumfang enthalten)
- Simultananzeige RAL 7016 | analog, eckig | LCD, Schwenkarm, IR-Empfänger16918107501691810750
Lieferumfang: Analoganzeige inkl. 30m B-Net Kabel
- Standsäule Aluminium | RAL 7016 | für TV-Monitor / eckige Analoganzeige16918107221691810722
Alternative zur Wandmontage, Befestigungslösung für TV-Monitore oder eckige Analoganzeigen | Zur TV-Monitor-Befestigung zusätzlich TV-Halterung für Standsäule / Schwenkarm (Art.-Nr. 1 691 810 722) erforderlich!
- Grubenabsicherung PSC2 | quer | 1,5/2,5m16918107241691810724
Absicherungsbereich 1,5 m vor und 2,5 m nach Rollensatzmitte
- Grubenabsicherung PSC2 | quer | 2,5/2,5m16918107251691810725
Absicherungsbereich 2,5 m vor und 2,5 m nach Rollensatzmitte
- Grubenabsicherung PSC1 | längs | 15m16918107261691810726
Absicherungsbereich 15 m
- Schwenkkonsole PSC116921001021692100102
Zusätzliche Schwenkkonsole für Grubensicherung
- Warnsystem für den Einsatz von Druckluftsensoren16918107351691810735
Funkwarnsystem mit Signalhorn/Wegfahralarm
- Nachrüstsatz für VDO Tachoprüfung BD 6xxx | links16918115391691811539
- Adaptersatz für Semmler Tachocontrol BD6xxx | links16918111261691811126
Halter für Lichtschranke, Halter für Semmler-Rolle
- Digitales Kalibrierset für Bremsenprüfstände16916013921691601392
Digitales Kalibrierset mit Transportkoffer, digitalem Kraftsensor und Kalibrierhandbuch
- Luftdrucksensoren | LKW | APS 316937706581693770658
APS 3: LKW Luftdrucksensoren
- Messung von pneumatischen und hydraulischen Druckwerten in LKW oder Anhängerbremssystemen
- Messung der Pedalkräfte bei Betätigung der Betriebs- oder Feststellbremse
- Funkübertragung der Messwerte an die Bremsprüfstandssteuerung
Kompaktes und robustes Design für mobile Anwendungen
- Kompaktes und robustes Design zur Unterstützung des täglichen Einsatzes im Unterboden von LKWs
- Pneumatisches Schnellkupplungssystem für eine vereinfachte Handhabung
- Sofortige Aktivierung des Sensors bei Entnahme aus der Ladestation
- Unterstützung von bis zu 10 Sensoren (PM, PX, Pedal)
- ICperform Garage Truck Software kann bis zu 6 Achsen verwalten (6 PX, 1 PM)
- Alle Achsen eines Fahrzeugs können in einem Prüfzyklus geprüft werden
- Permanente Abfrage der Messwerte aller angeschlossenen Luftdrucksensoren
- Funkempfänger mit USB Anschluss zur Übertragung der Sensordaten an die Bremsprüfstandsteuerung
- ASA/APS3 Funk Verbindungs-Kit | LKW | 433Mhz16937706731693770673
Zur Integration der APS3 Funk-Drucksensoren direkt in ASA-Livestream. Ermöglicht zudem die Verwendung drahtlose APS3-Druckluftsensoren und Pedalkraftmesser mit älteren Modellen der Generation MB 8815, MB 8100 oder STL 9000. Wird im Schaltschrank installiert, um eine drahtlose Verbindung mit 433 MHz herzustellen.
- Luftdrucksensor Px Universal | für APS316937706591693770659
Einzelner Funk-Luftdrucksensor zur Erweiterung des APS3 für Achsen 3 bis 6 oder zum Austausche bestehender Luftdrucksensoren PM, P1 oder P2.
- Kit 4x Überfahrbleche | BD6xxx & BD8xxx | 1000mm & 1100mm16918107171691810717
